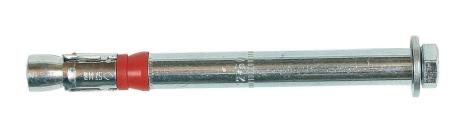

Cheville CS

Cheville de sécurité métallique à expansion
Notre gamme produit Documentation Informations techniques Mise en Oeuvre Télécharger la fiche technique
Images
Cheville CS
Cheville CS
Cheville CS
Cheville CS
Cheville CS
Cheville CS

Description

  • Cheville métallique à expansion pour fixations lourdes dans le béton.
  • Vis en acier 8,8 haute qualité.
  • Très hautes valeurs d'ancrages.
  • Forte résistance aux charges dynamiques.

Les + produits

  • Sécurité totale pour les charges lourdes.
  • Résistance sismique C1 et C2.
  • Résistance au feu.

Applications

  • Toutes fixations lourdes à très lourdes dans le béton : garde-corps, portiques, pièces en acier, ...

Les agréments

ETA Sismique Feu
ETE 02/0030 - option 1 pour béton fissuré et non fissuré.
Qualification sismique C1 et C2.
Résistance au feu.
Conditionnement
Voir toute la gamme

Les Matériaux

Béton fissuré Béton fissuré
Béton Béton

Notre Gamme

Les informations techniques - Données de mise en oeuvre

  L dcut Øvis tfix h1 tinst SW
10 / 0 60 mm 10 mm M6 1 mm 70 mm 15 Nm 10 mm
12 / 30 100 mm 12 mm M8 30 mm 80 mm 30 Nm 13 mm
12 / 50 120 mm 12 mm M8 50 mm 80 mm 30 Nm 13 mm
15 / 15 100 mm 15 mm M10 15 mm 95 mm 50 Nm 17 mm
15 / 45 130 mm 15 mm M10 45 mm 95 mm 50 Nm 17 mm
18 / 20 120 mm 18 mm M12 20 mm 110 mm 80 mm 19 mm

Les informations techniques - Charges indicatives moyennes (en kg)

  Ø10 Ø12 Ø15 Ø18
béton fissuré 400 650 1000 1500
béton non fissuré 600 900 1600 2500
Se reporter à l'ATE

Les informations techniques - Mise en oeuvre
