Cheville Serru

Cheville métallique à expansion
Notre gamme produit Informations techniques Mise en Oeuvre Télécharger la fiche technique
Images

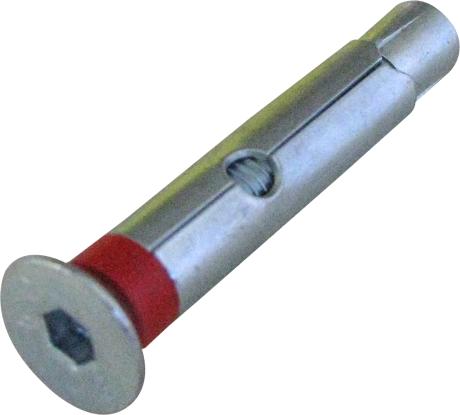

Cheville Serru avec vis tête fraisée
Cheville Serru avec vis tête fraisée

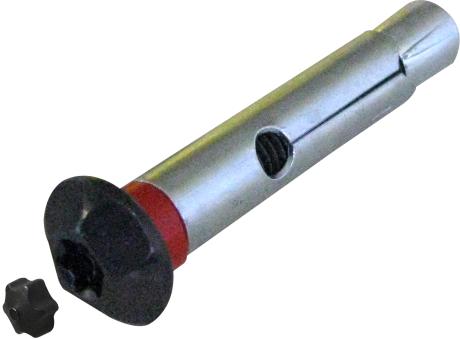

Cheville Serru inviolable
Cheville Serru inviolable

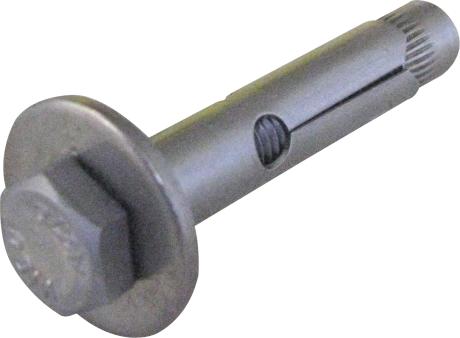

Cheville Serru Inox avec vis tête héxagonale
Cheville Serru Inox avec vis tête héxagonale

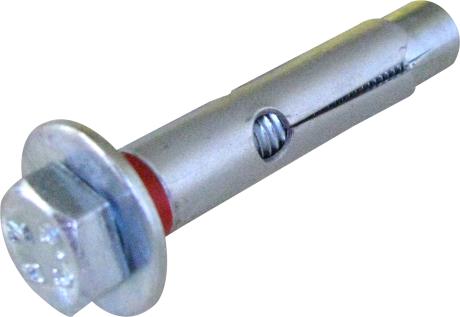

Cheville Serru avec vis tête héxagonale
Cheville Serru avec vis tête héxagonale
Cheville Serru avec vis tête fraisée
Cheville Serru inviolable
Cheville Serru Inox avec vis tête héxagonale
Cheville Serru avec vis tête héxagonale

Description

  • Cheville métallique à expansion pour matériaux pleins.
  • Vis en acier 6,8 ou Inox A2.
  • Existe en version inviolable avec vis empreinte spéciale.

Les + produits

  • Forte expansion.
  • Pose facile et rapide :
    • Expansion par vissage.
    • Ecrou et rondelle pré-montés.
  • Pose au travers de la pièce à fixer.

Applications

  • Toutes fixations dans le béton et les matériaux pleins : garde-corps, portiques, pièces en acier, ...
Conditionnement
Voir toute la gamme

Les Matériaux

Béton Béton
Parpaing plein / Pierre Parpaing plein / Pierre
Brique pleine Brique pleine

Notre Gamme

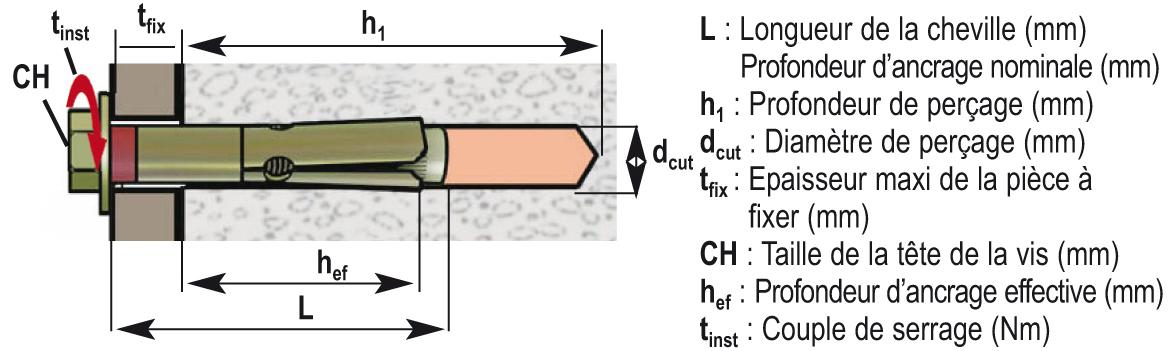

Les informations techniques - Données de mise en oeuvre

  L dcut tfix h1 hef tinst SW
M6 45 mm 8 mm 5 mm 50 mm 40 mm 10 Nm 10 mm
M6 L 60 mm 8 mm 20 mm 65 mm 55 mm 10 Nm 10 mm
M8 60 mm 10 mm 5 mm 65 mm 55 mm 20 Nm 13 mm
M8 L 80 mm 10 mm 27 mm 85 mm 75 mm 20 Nm 13 mm
M10 70 mm 14 mm 5 mm 75 mm 70 mm 35 Nm 17 mm
M10 - Ø12 70 mm 12 mm 5 mm 75 mm 65 mm 35 Nm 17 mm
M10 L 100 mm 14 mm 32 mm 105 mm 95 mm 35 Nm 17 mm
M10 L - Ø12 100 mm 12 mm 32 mm 105 mm 95 mm 35 Nm 17 mm
M12 80 mm 16 mm 5 mm 85 mm 75 mm 50 Nm 19 mm
M12 L 110 mm 16 mm 15 mm 115 mm 105 mm 140 mm 24 mm

Les informations techniques - Charges indicatives moyennes (en kg)

    M6 M6L M8 M8L M10 M10 - Ø12 M10L M10L - Ø12 M12 M12L
béton ARRACHEMENT 190 210 250 300 350 320 420 380 470 520
Cisaillement 190 190 330 330 590 530 590 530 640 640
pierre / parpainG plein   150 150 200 250 300 275 375 325 425 475
Brique pleine   150 150 200 250 300 275 375 325 425 475

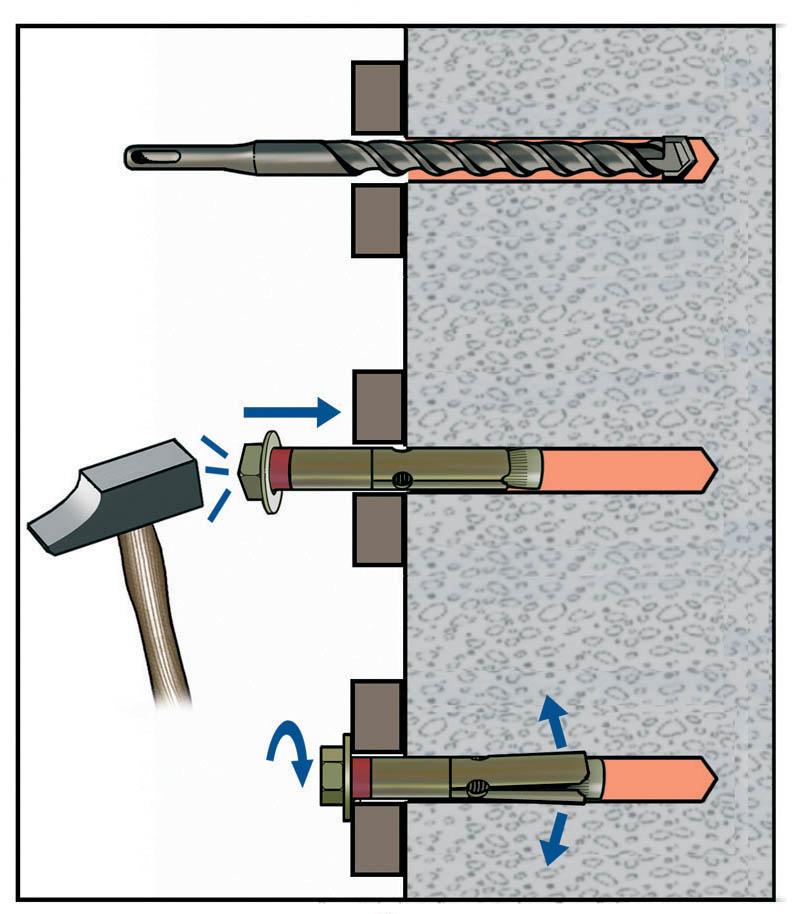

Les informations techniques - Mise en oeuvre
