Goujon fileté Inox

Goujon fileté en Inox A4

Images

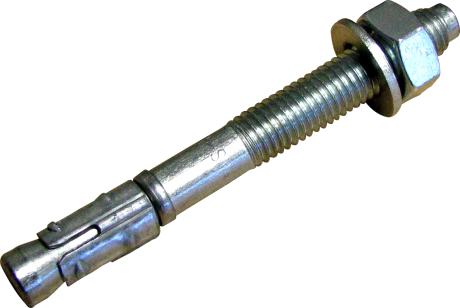

Goujon fileté Inox

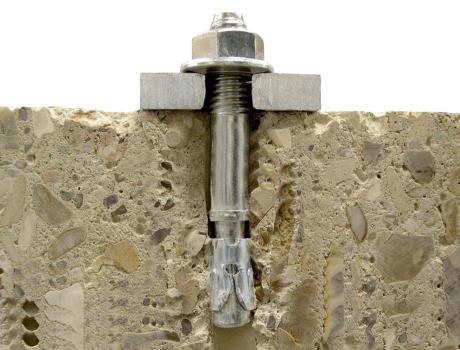

Goujon fileté Inox - vue en coupe

Goujon fileté Inox - vue en situation

Inox A4 : hautes performances.
Bague à 3 segments en Inox : meilleure répartition de la charge.
Pose facile et rapide :
- Auto-expansion
- Ecrou et rondelle pré-monté.
- Pose au travers de la pièce à fixer.
Sur-implantation possible permettant de hautes valeurs d'ancrage.
Idéal pour les montages en série.

Conditionnement

Béton

Parpaing plein / Pierre

Notre Gamme

Les informations techniques - Données de mise en oeuvre


Goujon fileté Inox	dcut	L	_tfix	h₁	h_ef	SW
8 / 10 / 80	8 mm	80 mm	10 mm	75 mm	45 mm	13 mm
8 / 30 / 90	8 mm	90 mm	30 mm	65 mm	45 mm	13 mm
10 / 10 / 90	10 mm	90 mm	10 mm	85 mm	60 mm	17 mm
10 / 30 / 110	10 mm	110 mm	30 mm	85 mm	60 mm	17 mm
10 / 50 / 130	10 mm	130 mm	50 mm	85 mm	60 mm	17 mm
12 / 5 / 100	12 mm	100 mm	5 mm	100 mm	70 mm	19 mm
12 / 30 / 130	12 mm	130 mm	30 mm	105 mm	70 mm	19 mm
12 / 65 / 160	12 mm	160 mm	65 mm	100 mm	70 mm	19 mm
16 / 60 / 178	16 mm	178 mm	60 mm	115 mm	85 mm	24 mm

Goujon fileté Inox	M6	M8	M10	M12	M16	M20
	270	410	550	740	1150	1500
