TH-Béton

Vis directe béton sans cheville
Notre gamme produit Informations techniques Mise en Oeuvre Télécharger la fiche technique
Images
TH-Béton
TH-Béton

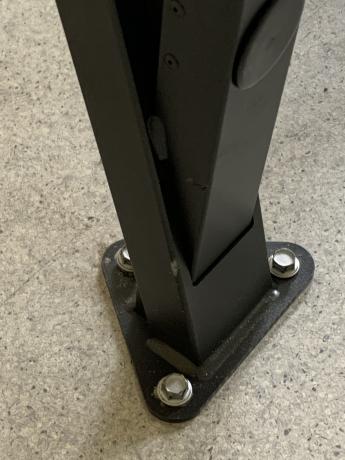

TH-Béton - vue en situation
TH-Béton - vue en situation
TH-Béton
TH-Béton - vue en situation

Description

  • Fixation sans cheville directe béton.
  • Vis en acier zingué avec traitement spécial.
  • Filetage spécial breveté hautes performances.

Les + produits

  • Fixation totalement démontable.
  • Sans temps d'attente pour la mise en charge.
  • Montage traversant.
  • Qualification sismique C1 et C2 (en cours).
  • Agréé pour le béton fissuré et non fissuré (en cours).
  • Résistance au feu (en cours).
  • Ancrage sans expansion permettant des distances aux bords et des entraxes réduits.
  • Réutilisable.

Applications

  • Coffrages, tirants-poussants, garde-corps, mains-courantes, rails, chemins de câble, poutres, conduits d'aération. charpentes métalliques, fixations temporaires...

Les agréments

ETA
ETE option 1 - fixation dans le béton fissuré et non fissuré (en cours).
Conditionnement
Voir toute la gamme

Les Matériaux

Béton fissuré Béton fissuré
Béton Béton

Notre Gamme

Les informations techniques - Données de mise en oeuvre

TH-Béton h1 hmin hnom hef d0 df tfix SW tinst
Ø 6 x 60 65 mm 100 mm 50 mm 40 mm 6 mm 9 mm 10 mm 10 mm 20 Nm
Ø 6 x 80 75 mm 100 mm 60 mm 50 mm 6 mm 9 mm 20 mm 10 mm 20 Nm
Ø 8 x 80 90 mm 110 mm 70 mm 55 mm 8 mm 12 mm 10 mm 13 mm 50 Nm
Ø 8 x 100 90 mm 110 mm 70 mm 55 mm 8 mm 12 mm 30 mm 13 mm 50 Nm
Ø 8 x 120 90 mm 110 mm 70 mm 55 mm 8 mm 12 mm 50 mm 13 mm 50 Nm
Ø 8 x 140 90 mm 110 mm 70 mm 55 mm 8 mm 12 mm 70 mm 13 mm 50 Nm
Ø 10 x 100 100 mm 120 mm 80 mm 60 mm 10 mm 14 mm 50 mm 15 mm 80 Nm
Ø 10 x 120 100 mm 120 mm 90 mm 60 mm 10  mm 14 mm 70 mm 15 mm 80 Nm
Ø 14 x 130 140 mm 165 mm 90 mm 70 mm 14  mm 16 mm 10 mm 17 mm 120 Nm

Les informations techniques - Charges indicatives de rupture (en kg)

  Ø 6 Ø 8 Ø 10 Ø 14
traction 760 1560 2250 3600
cisaillement 850 1810 2920 5010
Se référer à l'ETE

Les informations techniques - Mise en oeuvre
