Cheville menuiserie

Cheville longue avec tire-fond tête hexagonale + rondelle
Notre gamme produit Informations techniques Mise en Oeuvre Télécharger la fiche technique
Images
Cheville menuiserie
Cheville menuiserie

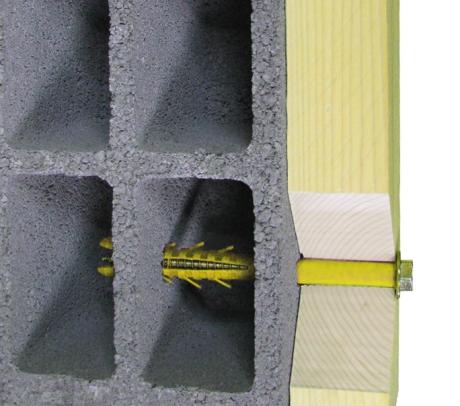

Cheville menuiserie - vue en coupe
Cheville menuiserie - vue en coupe
Cheville menuiserie
Cheville menuiserie - vue en coupe

Description

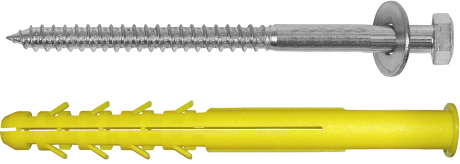

  • Cheville longue avec tire-fond tête hexagonale + rondelle.
  • Idéale pour les matériaux creux.
  • Cheville Ø12 : Tire-fond Ø10.
  • Cheville Ø16 : Tire-fond Ø12.
  • Cheville Ø18 : Tire-fond Ø14.
  • Tire-fond finition zinguée jaune.

Les + produits

  • Fabrication Française.
  • Dans les matériaux creux, expansions sur plusieurs alvéoles du support.
  • Cheville 100% nylon polyamide 6.
  • Ailettes anti-rotation.
  • Facile et rapide : Pose au travers de la pièce à fixer.

Applications

  • Auvents, stores-bannes, pergolas, vérandas, ...
Conditionnement
Voir toute la gamme

Les Matériaux

Béton Béton
Parpaing plein / Pierre Parpaing plein / Pierre
Brique pleine Brique pleine
Parpaing Parpaing
Brique creuse Brique creuse

Notre Gamme

Les informations techniques - Charges indicatives moyennes (en kg)

  Ø 12 Ø 16 Ø 18
MATÉRIAUX CREUX 100 100 100
MATÉRIAUX pleins 350 450 550

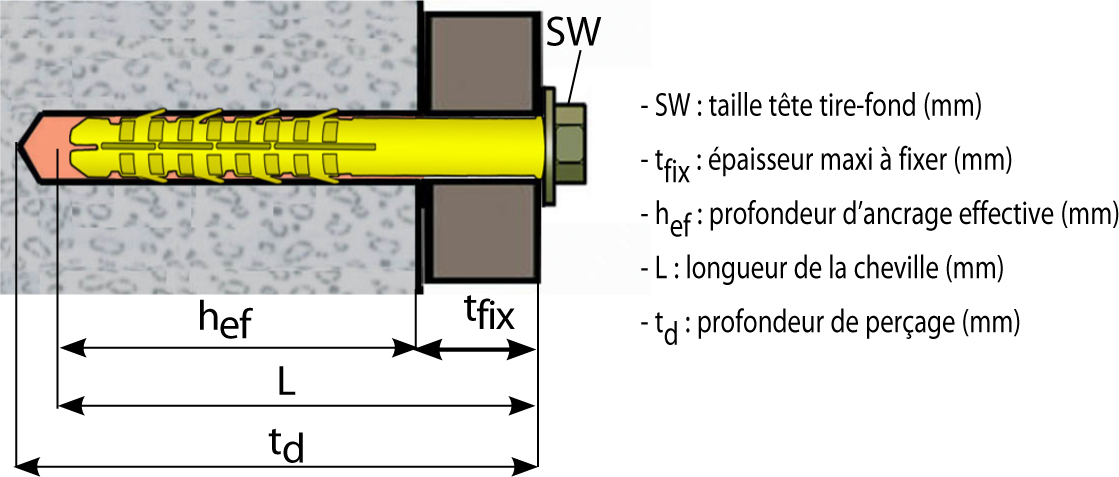

Les informations techniques - Données de mise en oeuvre

      Matériaux pleins Matériaux creux
Ø Cheville L td Perçage tfix hef Perçage tfix hef SW
Ø12 + tire-fond Ø10 200 mm 210 mm Ø13 120 mm 80 mm Ø12 60 mm 140 mm 17
240 mm 250 mm Ø13 160 mm 80 mm Ø12 100 mm 140 mm 17

Ø16 + tire-fond Ø12

 140 mm 150 mm Ø17 60 mm 80 mm Ø16 3 mm 140 mm 19
160 mm 170 mm Ø17 80 mm 80 mm Ø16 20 mm 140 mm 19
200 mm 210 mm Ø17 120 mm 80 mm Ø16 60 mm 140 mm 19
240 mm 250 mm Ø17 160 mm 80 mm Ø16 100 mm 140 mm 19
300 mm 310 mm Ø17 220 mm 80 mm Ø16 160 mm 140 mm 19
Ø18 + tire-fond Ø14 350 mm 360 mm Ø19 - - Ø18 210 mm 140 mm 21
400 mm 410 mm Ø19 - - Ø18 260 mm 140 mm 21
