Cheville CQLV

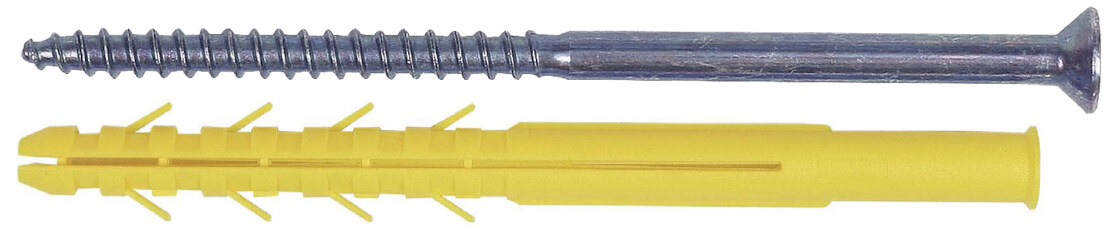

Cheville longue avec vis tête fraisée
Description
- Cheville longue avec vis tête fraisée empreinte Torx T40.
- Idéale pour les matériaux creux.
- Cheville Ø10 : vis tête fraisée Ø7.
- Vis tête fraisée finition zinguée blanche.
Les + du produit
- Fabrication Française.

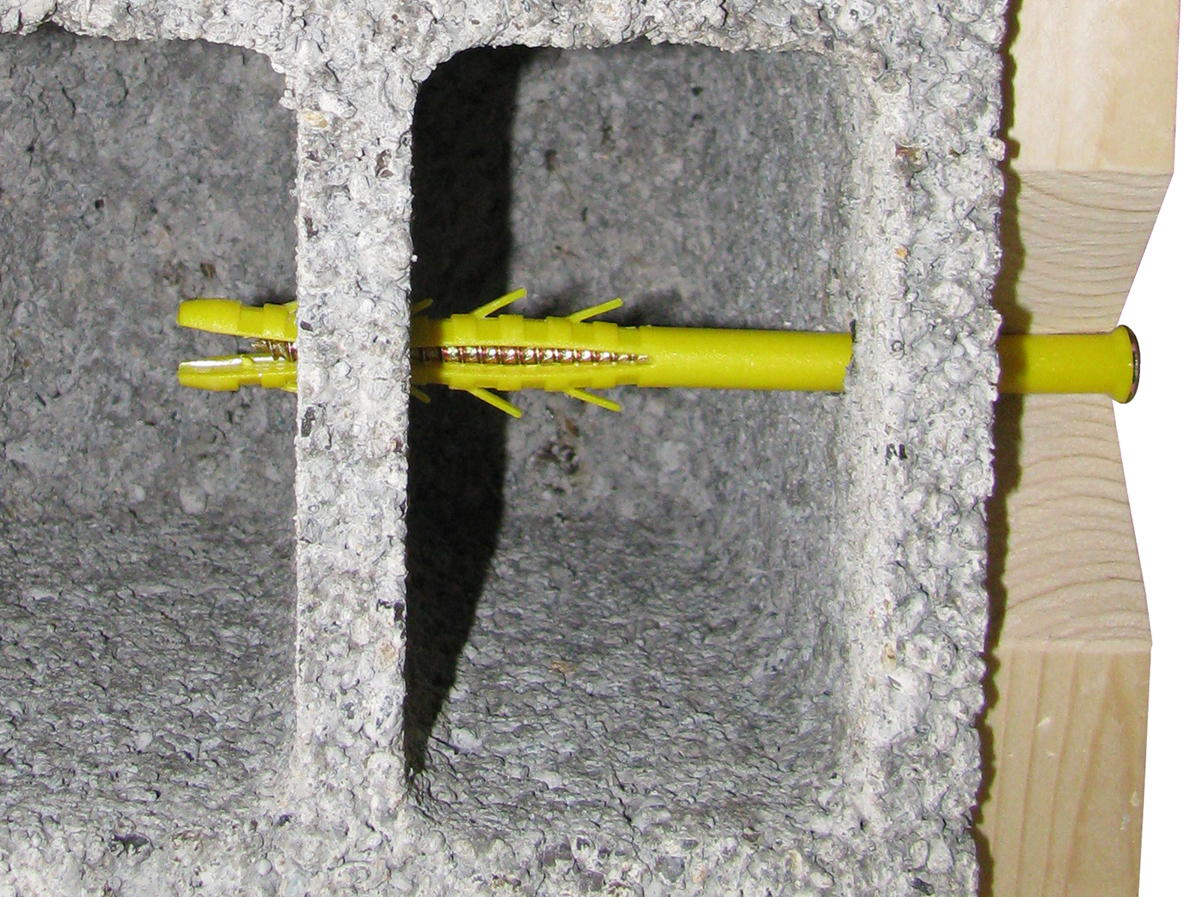

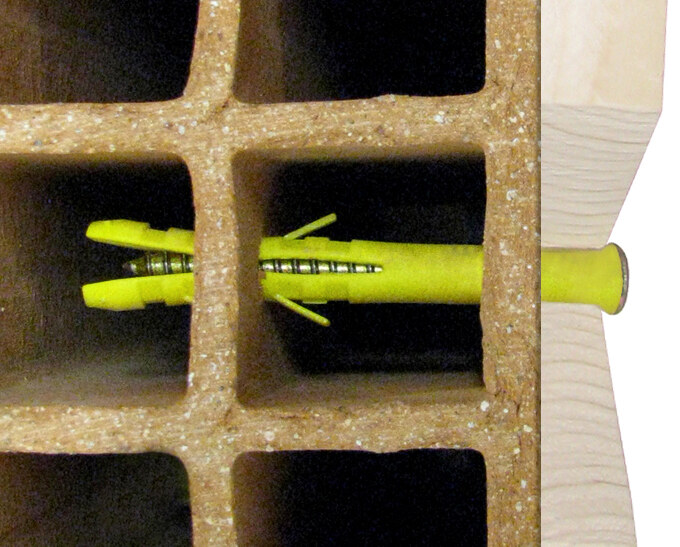

- Dans les matériaux creux, expansions sur plusieurs alvéoles du support.
- Cheville 100% nylon polyamide 6.
- Ailettes anti-rotation.
- Facile et rapide : Pose au travers de la pièce à fixer.
Applications
- Liteaux, sablières, tasseaux, ...
Béton
Parpaing Plein/pierre
Brique pleine
Parpaing
Brique creuse
Béton
Parpaing Plein/pierre
Brique pleine
Parpaing
Brique creuse
Les variantes du produit
|
Désignation 16 variantes |
Condt | Longueur | Surcondt | Référence |
|---|---|---|---|---|
|
CHEVILLE CQLV 10 X 80 Bte de 25
|
Boîte de 25 | 80 mm | Aucun |
A090080
|
|
CHEVILLE CQLV 10 X 100 Bte de 25
|
Boîte de 25 | 100 mm | Aucun |
A090090
|
|
CHEVILLE CQLV 10 X 120 Bte de 25
|
Boîte de 25 | 120 mm | Aucun |
A090100
|
|
CHEVILLE CQLV 10 X 140 Bte de 25
|
Boîte de 25 | 140 mm | Aucun |
A090110
|
|
CHEVILLE CQLV 10 X 160 Bte de 25
|
Boîte de 25 | 160 mm | Aucun |
A090120
|
|
CHEVILLE CQLV 10 X 200 Bte de 25
|
Boîte de 25 | 200 mm | Aucun |
A090130
|
|
CHEVILLE CQLV 10 X 240 Bte de 15
|
Boîte de 15 | 240 mm | Aucun |
A090135
|
|
CHEVILLE CQLV 10 X 280 Bte de 15
|
Boîte de 15 | 280 mm | Aucun |
A090140
|
|
CHEVILLE CQLV 10 X 80 Sachet de 10
|
Sachet de 10 | 80 mm | 15 sachets |
A853120
|
|
CHEVILLE CQLV 10 X 100 Sachet de 10
|
Sachet de 10 | 100 mm | 15 sachets |
A853130
|
|
CHEVILLE CQLV 10 X 120 Sachet de 10
|
Sachet de 10 | 120 mm | 15 sachets |
A853140
|
|
CHEVILLE CQLV 10 X 140 Sachet de 10
|
Sachet de 10 | 140 mm | 10 Sachets |
A853150
|
|
CHEVILLE CQLV 10 X 160 Sachet de 10
|
Sachet de 10 | 160 mm | 10 Sachets |
A853160
|
|
CHEVILLE CQLV 10 X 200 Sachet de 10
|
Sachet de 10 | 200 mm | 10 Sachets |
A853170
|
|
CHEVILLE CQLV 10 X 240 Sachet de 6
|
Sachet de 6 | 240 mm | 10 Sachets |
A853172
|
Les informations techniques - Charges indicatives moyennes (en kg)
| Ø 10 | |
|---|---|
| MATÉRIAUX CREUX | 100 |
| MATÉRIAUX pleins | 250 |

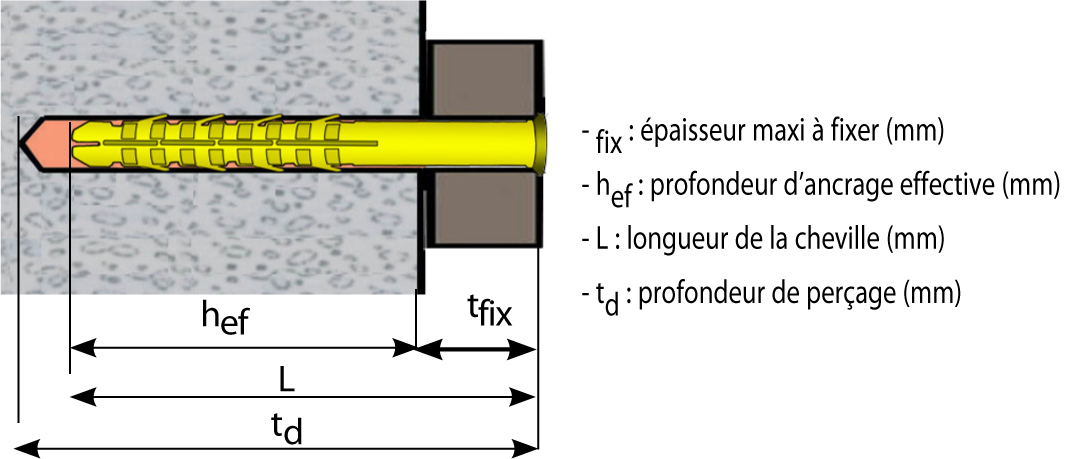

Les informations techniques - Données de mise en oeuvre
 |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
| Matériaux pleins | Matériaux creux | ||||||||
| Ø Cheville | L | td | Perçage | tfix | hef | Perçage | tfix | hef | empreinte |
|
Ø10 + vis Ø7 |
80 mm | 90 mm | Ø11 | 3 mm | 80 mm | - | - | - | Torx T40 |
| 100 mm | 110 mm | Ø11 | 20 mm | 80 mm | - | - | - | Torx T40 | |
| 120 mm | 130 mm | Ø11 | 40 mm | 80 mm | - | - | - | Torx T40 | |
| 140 mm | 150 mm | Ø11 | 60 mm | 80 mm | Ø10 | 10 mm | 130 mm | Torx T40 | |
| 160 mm | 170 mm | Ø11 | 80 mm | 80 mm | Ø10 | 30 mm | 130 mm | Torx T40 | |
| 200 mm | 210 mm | Ø11 | 120 mm | 80 mm | Ø10 | 70 mm | 130 mm | Torx T40 | |
| 240 mm | 250 mm | Ø11 | 160 mm | 80 mm | Ø10 | 110 mm | 130 mm | Torx T40 | |
| 280 mm | 290 mm | Ø11 | 200 mm | 80 mm | Ø10 | 150 mm | 130 mm | Torx T40 | |
