Cheville menuiserie

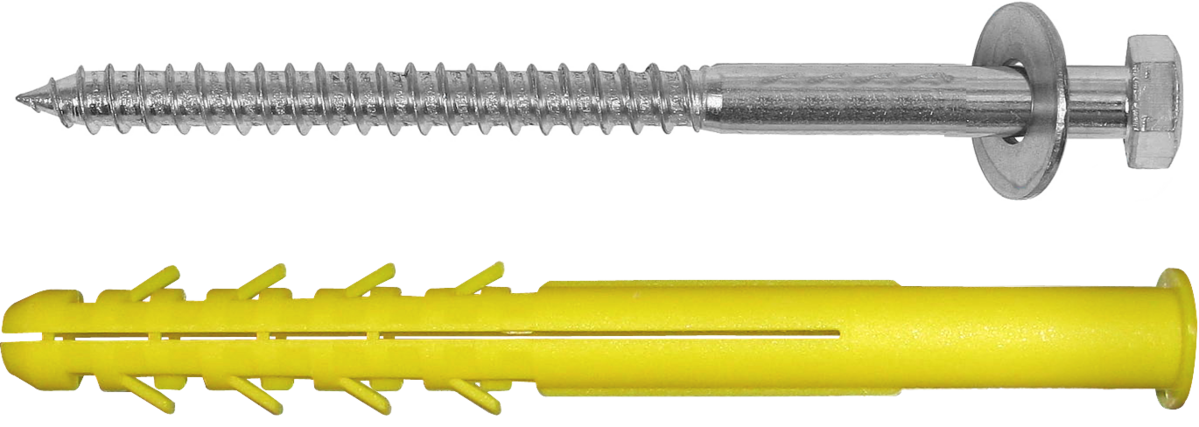

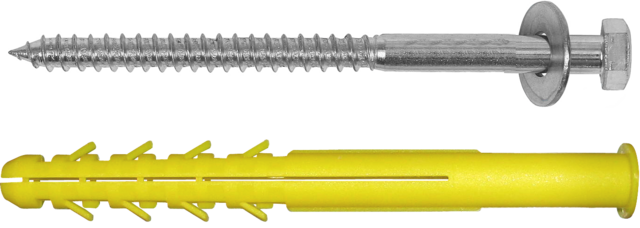

Cheville longue avec tire-fond tête hexagonale + rondelle

Description

Cheville longue avec tire-fond tête hexagonale + rondelle.
Idéale pour les matériaux creux.
Cheville Ø12 : tire-fond Ø10.
Cheville Ø16 : tire-fond Ø12.
Cheville Ø18 : tire-fond Ø14.

Les + du produit

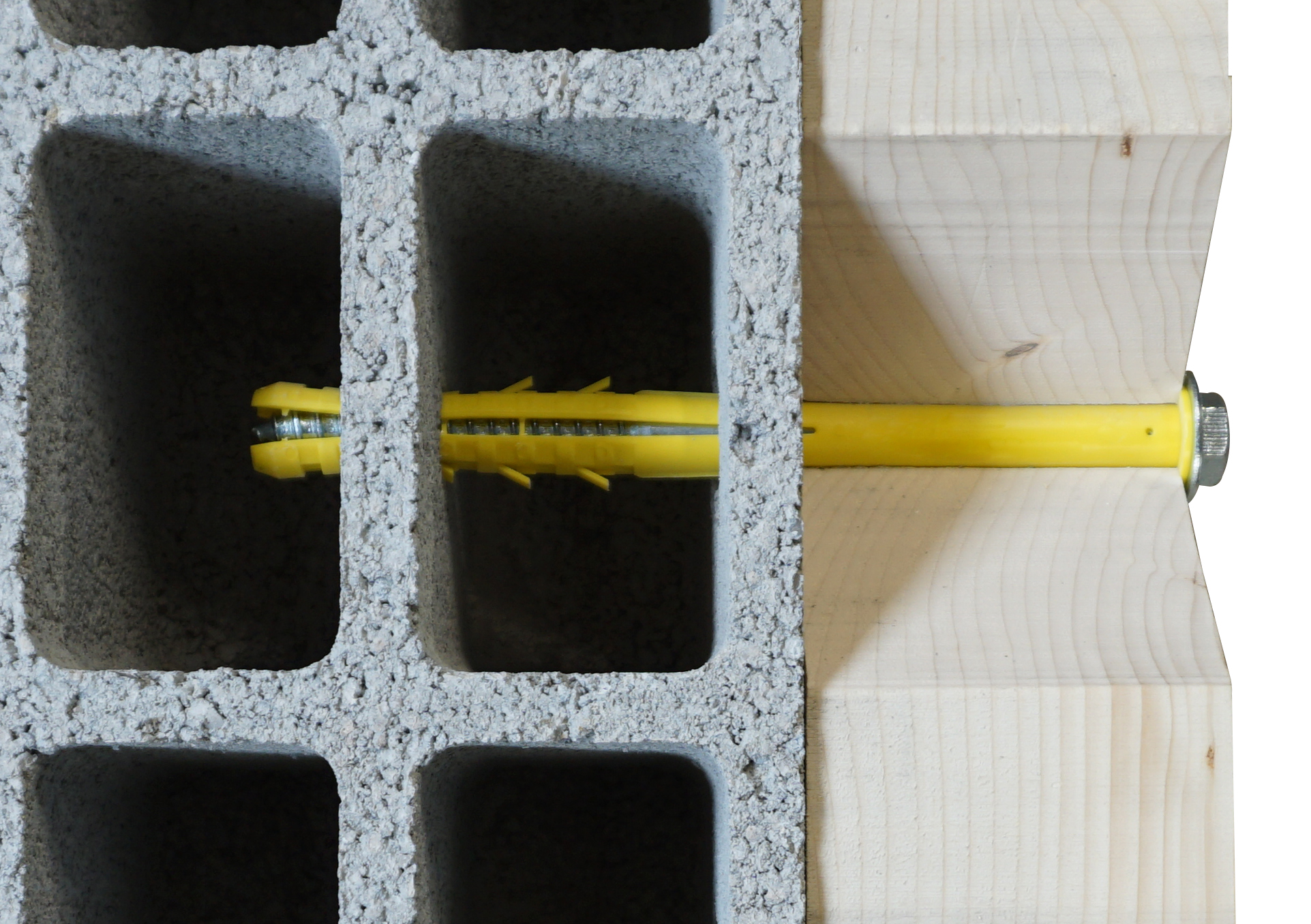

Dans les matériaux creux, expansions sur plusieurs alvéoles du support.
Cheville 100% nylon polyamide 6.
Ailettes anti-rotation.
Facile et rapide : pose au travers de la pièce à fixer.
Fabrication Française.

Applications

Auvents, stores-bannes, pergolas, vérandas...

Béton

Parpaing Plein/pierre

Brique pleine

Parpaing

Brique creuse

Béton

Parpaing Plein/pierre

Brique pleine

Parpaing

Brique creuse

Voir toutes les variantes Informations techniques Télécharger la fiche technique

Les variantes du produit

Désignation 26 variantes	Longueur	Référence	Condt	Surcondt

CHEVILLE MENUISERIE D 16 X 140 Bte de 20	140 mm	A090010	Boîte de 20	Aucun
CHEVILLE MENUISERIE D 16 X 160 Bte de 20	160 mm	A090020	Boîte de 20	Aucun
CHEVILLE MENUISERIE D 16 X 200 Bte de 20	200 mm	A090030	Boîte de 20	Aucun
CHEVILLE MENUISERIE D 16 X 240 Bte de 20	240 mm	A090040	Boîte de 20	Aucun
CHEVILLE MENUISERIE D 16 X 300 Bte de 10	300 mm	A090042	Boîte de 10	Aucun
CHEVILLE MENUISERIE D 12 X 200 Bte de 20	200 mm	A090043	Boîte de 20	Aucun
CHEVILLE MENUISERIE D 12 X 240 Bte de 20	240 mm	A090046	Boîte de 20	Aucun
CHEVILLE MENUISERIE 16X140 Sachet de 4	140 mm	A853000	Sachet de 4	5 sachets
CHEVILLE MENUISERIE 16X160 Sachet de 4	160 mm	A853010	Sachet de 4	5 sachets
CHEVILLE MENUISERIE 16X200 Sachet de 4	200 mm	A853020	Sachet de 4	5 sachets
CHEVILLE MENUISERIE 16X240 Sachet de 4	240 mm	A853030	Sachet de 4	5 sachets
CHEVILLE MENUISERIE 16X300 Sachet de 4	300 mm	A853032	Sachet de 4	5 sachets
CHEVILLE MENUISERIE 12X200 Sachet de 4	200 mm	A853040	Sachet de 4	5 sachets
CHEVILLE MENUISERIE 12X240 Sachet de 4	240 mm	A853050	Sachet de 4	5 sachets
CHEVILLE MENUISERIE 18X160 Sachet de 2	160 mm	A853052	Sachet de 2	5 sachets
CHEVILLE MENUISERIE 18X240 Sachet de 2	240 mm	A853054	Sachet de 2	5 sachets
* CHEVILLE MENUISERIE D 18 X 350 Bte de 8 x	350 mm	A090220	Boîte de 8	Aucun
* CHEVILLE MENUISERIE D 18 X 400 Bte de 8 x	400 mm	A090225	Boîte de 8	Aucun
* CHEVILLE MENUISERIE D 18 X 160 Bte de 10 x	160 mm	A090200	Boîte de 10	Aucun
* CHEVILLE MENUISERIE D 18 X 200 Bte de 10 x	200 mm	A090205	Boîte de 10	Aucun
* CHEVILLE MENUISERIE D 18 X 240 Bte de 10 x	240 mm	A090210	Boîte de 10	Aucun
* CHEVILLE MENUISERIE D 18 X 300 Bte de 8 x	300 mm	A090215	Boîte de 8	Aucun
CHEVILLE MENUISERIE 18X350 Sachet de 2	350 mm	A853056	Sachet de 2	5 sachets
CHEVILLE MENUISERIE 18X400 Sachet de 2	400 mm	A853057	Sachet de 2	5 sachets
CHEVILLE MENUISERIE 18X200 Sachet de 2	200 mm	A853053	Sachet de 2	5 sachets
CHEVILLE MENUISERIE 18X300 Sachet de 2	300 mm	A853055	Sachet de 2	5 sachets

Les informations techniques - Charges indicatives moyennes (en kg)

	Ø 12	Ø 16	Ø 18
MATÉRIAUX CREUX	100	100	100
MATÉRIAUX pleins	350	450	550

Les informations techniques - Données de mise en oeuvre


			Matériaux pleins			Matériaux creux
Ø Cheville	L	t_d	Perçage	t_fix	h_ef	Perçage	t_fix	h_ef	SW
Ø12 + tire-fond Ø10	200 mm	210 mm	Ø13	120 mm	80 mm	Ø12	70 mm	130 mm	17
Ø12 + tire-fond Ø10	240 mm	250 mm	Ø13	160 mm	80 mm	Ø12	110 mm	130 mm	17
Ø16 + tire-fond Ø12	140 mm	150 mm	Ø17	60 mm	80 mm	Ø16	10 mm	130 mm	19
	160 mm	170 mm	Ø17	80 mm	80 mm	Ø16	30 mm	130 mm	19
	200 mm	210 mm	Ø17	120 mm	80 mm	Ø16	70 mm	130 mm	19
	240 mm	250 mm	Ø17	160 mm	80 mm	Ø16	110 mm	130 mm	19
	300 mm	310 mm	Ø17	220 mm	80 mm	Ø16	170 mm	130 mm	19
Ø18 + tire-fond Ø14	350 mm	360 mm	Ø19	-	-	Ø18	220 mm	130 mm	21
Ø18 + tire-fond Ø14	400 mm	410 mm	Ø19	-	-	Ø18	270 mm	130 mm	21
