CHEVILLE TRIPLE

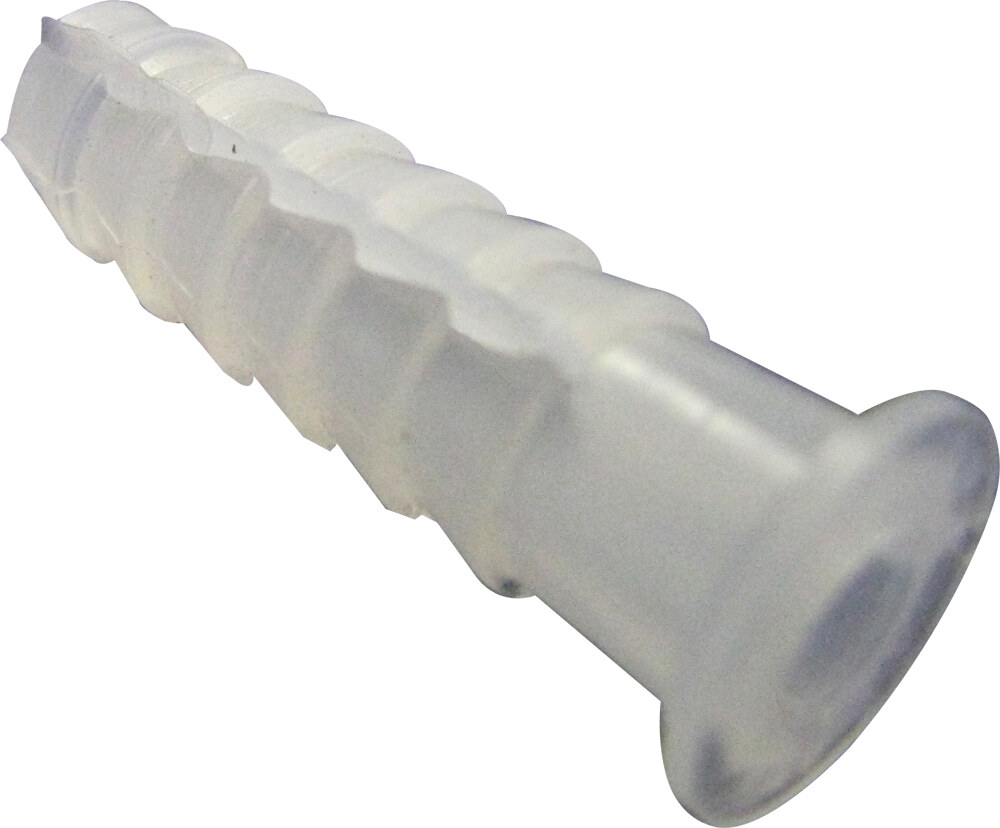

Cheville Triple
Cheville nylon tous matériaux
Description
- Cheville 100% polypropylène.
- Cheville avec collerette.

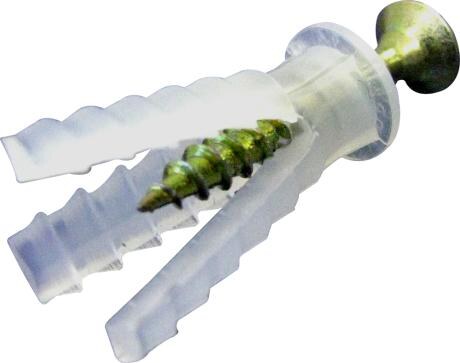

- 3 jambes d'expansion.
Les + du produit
- 3 jambes d'expansion pour une fixation sûre et résistante.
- Collerette de blocage évitant à la cheville de glisser dans le trou de forage.
- Compatibilité avec des vis de faible diamètre.
Béton
Parpaing Plein/pierre
Brique pleine
Parpaing
Brique creuse
Béton
Parpaing Plein/pierre
Brique pleine
Parpaing
Brique creuse
Les variantes du produit
|
Désignation 6 variantes |
Diamètre | Longueur | Référence | Condt | Surcondt |
|---|---|---|---|---|---|
|
CHEVILLE TRIPLE D 6 Bte de 100
|
6 mm | 22 mm |
A170140
|
Boîte de 100 | Aucun |
|
CHEVILLE TRIPLE D 8 Bte de 100 -
|
8 mm | 27 mm |
A170160
|
Boîte de 100 | Aucun |
|
CHEVILLE TRIPLE D 10 Bte de 50
|
10 mm | 34 mm |
A170170
|
Boîte de 50 | Aucun |
|
CHEVILLE TRIPLE D 12 Bte de 25
|
12 mm | 50 mm |
A170180
|
Boîte de 25 | Aucun |
|
CHEVILLE TRIPLE D 14 Bte de 15
|
14 mm | 55 mm |
A170190
|
Boîte de 15 | Aucun |
|
CHEVILLE TRIPLE D 16 Bte de 10
|
16 mm | 60 mm |
A170200
|
Boîte de 10 | Aucun |

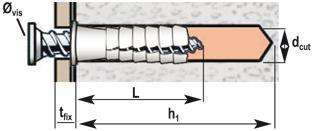

Les informations techniques - Données techniques
 |
l Longueur cheville |
Dcut Diamètre de perçage |
Dvis Diamètre de la vis |
tfix Épaisseur maxi. à fixer |
H1 Profondeur de perçage |
Charge Maxi. | |
|---|---|---|---|---|---|---|---|
| Matériaux creux | Matériaux pleins | ||||||
| Ø 6 | 22 mm | 6 mm | 2 à 3,5 mm | 10 mm | 27 mm | 10 kg | 15 kg |
| Ø 8 | 27 mm | 8 mm | 3 à 4,5 mm | 10 mm | 32 mm | 20 kg | 30 kg |
| Ø 10 | 34 mm | 10 mm | 4 à 6 mm | 10 mm | 39 mm | 30 kg | 50 kg |
| Ø 12 | 50 mm | 12 mm | 4 à 6 mm | 10 mm | 55 mm | 50 kg | 75 kg |
| Ø 14 | 55 mm | 14 mm | 4 à 7 mm | 15 mm | 60 mm | 70 kg | 100 kg |
| Ø 16 | 60 mm | 16 mm | 5 à 7 mm | 15 mm | 65 mm | 85 kg | 125 kg |
Les informations techniques - Mise en oeuvre

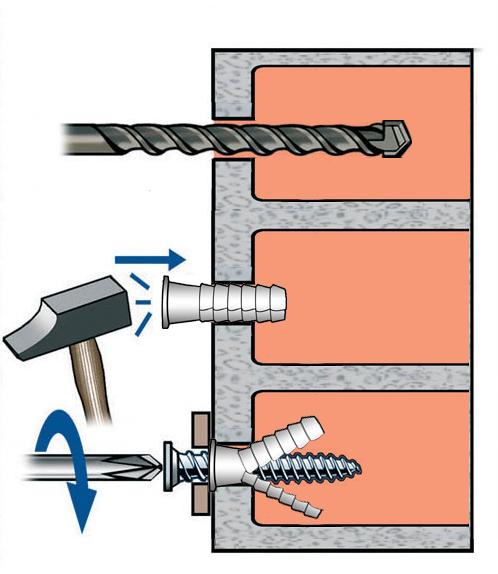

Matériaux creux |

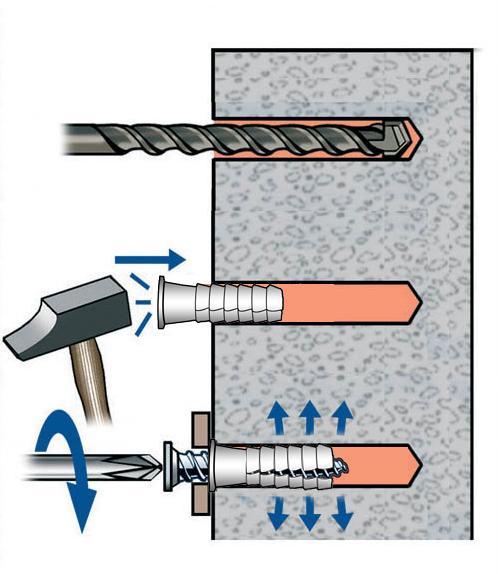

Matériaux pleins |
