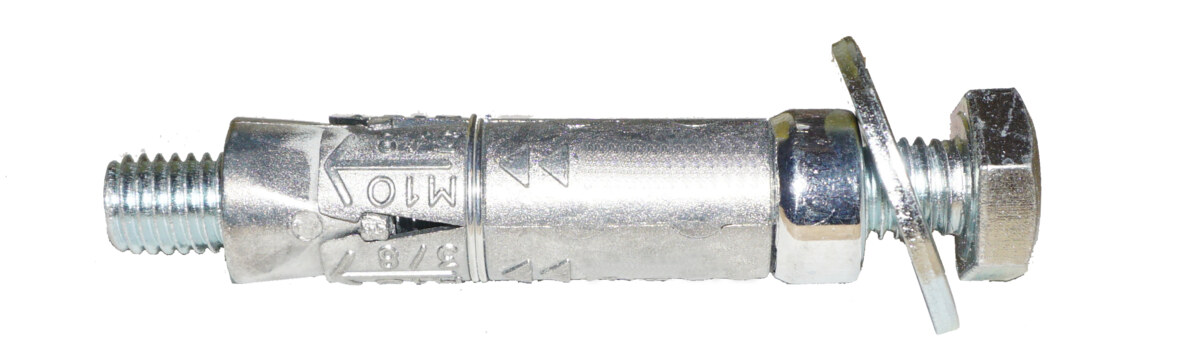

CHEVILLE FONTE avec vis
CHEVILLE FONTE avec vis

Cheville Fonte

Cheville métallique à expansion

Description

  • Acier 6,8.

Les + du produit

  • Acier qualité 6,8 : hautes performances.
  • Forte expansion.
  • Pose facile et rapide :
    • Expansion par vissage.
    • Écrou et rondelle pré-montés.

Applications

  • Toutes fixations dans le béton et les matériaux pleins : garde-corps, portiques, pièces en acier...
Béton Béton
Parpaing plein/pierre Parpaing Plein/pierre
Brique pleine Brique pleine
Voir toutes les variantes Informations techniques Télécharger la fiche technique

Les variantes du produit

Désignation
12 variantes 		Filet Longueur Référence Condt Surcondt
CHEVILLE FONTE ING 601 M6 Bte de 100
 M6 45 mm
A260000
Boîte de 100 Aucun
CHEVILLE FONTE ING 601 M 8 Bte de 50
 M8 50 mm
A260010
Boîte de 50 Aucun
CHEVILLE FONTE 601 + VIS TH M 6 Bte de 20
 M6 45 mm
A260080
Boîte de 20 Aucun
CHEVILLE FONTE 601 + VIS TH M 8 Bte de 20
 M8 50 mm
A260085
Boîte de 20 Aucun
CHEVILLE FONTE 601 + VIS TH M10 Bte de 10
 M12 73 mm
A260090
Boîte de 10 Aucun
CHEVILLE FONTE 601 + VIS TH M12 Bte de 10
 M10 60 mm
A260095
Boîte de 10 Aucun
CHEV. FONTE M 6 + VIS Sachet de 4
 M6 45 mm
A857710
Sachet de 4 30 sachets
CHEV. FONTE M 8 + VIS Sachet de 4
 M8 50 mm
A857720
Sachet de 4 30 sachets
CHEV. FONTE M10 + VIS Sachet de 4
 M10 60 mm
A857730
Sachet de 4 25 sachets
CHEV. FONTE M12 + VIS Sachet de 4
 M12 73 mm
A857740
Sachet de 4 20 sachets
CHEV. FONTE M 6 Sachet de 4
 M6 45 mm
A857775
Sachet de 4 30 sachets
CHEV. FONTE M 8 Sachet de 4
 M8 50 mm
A857780
Sachet de 4 30 sachets

Les informations techniques - Données de mise en oeuvre

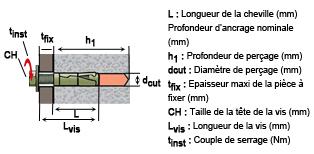

Cheville Fonte   dcut L Lvis tfix h1 tinst CH
M6 Avec vis 12 mm 45mm M6 x 50 9 mm 60 mm 13 Nm 10 mm
Sans vis - - -
M8 Avec vis 14 mm 50 mm M8 x 60 11 mm 70 mm 25 Nm 13 mm
Sans vis - - -
M10 Avec vis 16 mm 60 mm M10 x 80 17 mm 85 mm 50 Nm 17 mm
Sans vis - - -
M12 Avec vis 20 mm 73 mm M12 x 90 15 mm 95 mm 73 Nm 19 mm
Sans vis   -

Les informations techniques - Charges indicatives moyennes (en kg)

  Ø 6 Ø 8 Ø 10 Ø 12
traction 250 450 600 750
Cisaillement 300 550 700 900

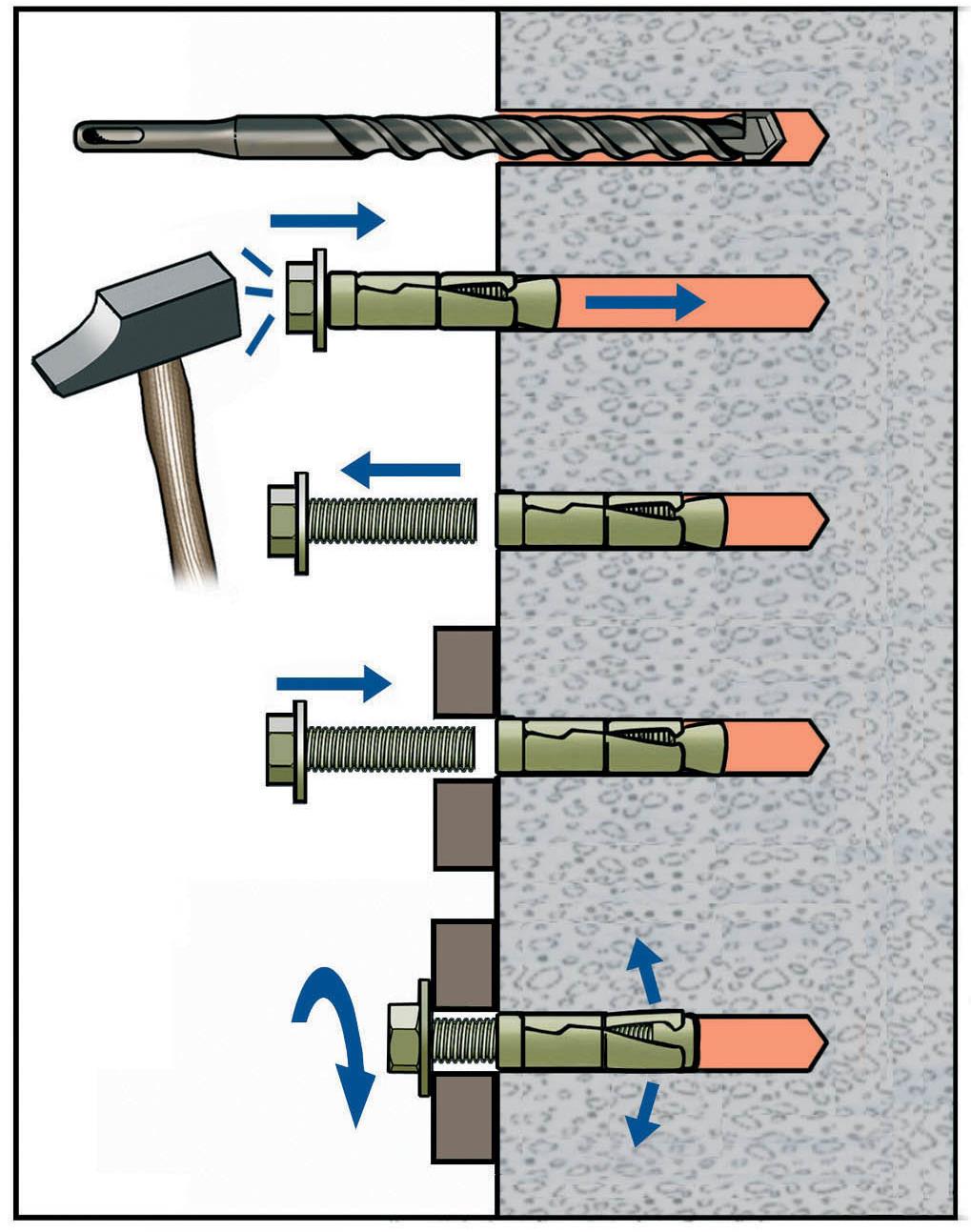

Les informations techniques - Mise en oeuvre

Les informations techniques - Mise en oeuvre
