CHEVILLE RALFA
CHEVILLE RALFA

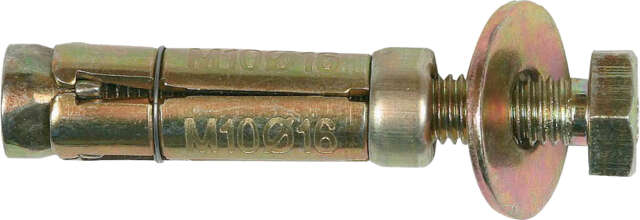

Cheville Ralfa

Cheville métallique à expansion

Description

  • Acier 8,8 haute qualité.

Les + du produit

  • Acier qualité 8,8 : hautes performances.
  • Forte expansion.
  • Pose facile et rapide :
    • Expansion par vissage.
    • Écrou et rondelle pré-montés.

Applications

  • Toutes fixations dans le béton et les matériaux pleins : garde-corps, portiques, pièces en acier...
Béton Béton
Parpaing plein/pierre Parpaing Plein/pierre
Brique pleine Brique pleine
Voir toutes les variantes Informations techniques Télécharger la fiche technique

Les variantes du produit

Désignation
12 variantes 		Filet Longueur Référence Condt Surcondt
CHEVILLE ACIER RALFA M 6 Bte de 100
 M6 45 mm
A261000
Boîte de 100 Aucun
CHEVILLE ACIER RALFA M 8 Bte de 50
 M8 50 mm
A261010
Boîte de 50 Aucun
CHEVILLE ACIER RALFA M10 Bte de 50
 M10 60 mm
A261020
Boîte de 50 Aucun
CHEVILLE ACIER RALFA M12 Bte de 25
 M12 73 mm
A261030
Boîte de 25 Aucun
CHEVILLE ACIER RALFA M 6 + VIS Bte de 50
 M6 45 mm
A261100
Boîte de 50 Aucun
CHEVILLE ACIER RALFA M 8 + VIS Bte de 30
 M8 50 mm
A261110
Boîte de 30 Aucun
CHEVILLE ACIER RALFA M10 + VIS Bte de 20
 M10 60 mm
A261120
Boîte de 20 Aucun
CHEVILLE ACIER RALFA M12 + VIS Bte de 15
 M12 73 mm
A261130
Boîte de 15 Aucun
CHEV. RALFA M 6 + VIS Sachet de 4
 M6 45 mm
A857610
Sachet de 4 30 sachets
CHEV. RALFA M 8 + VIS Sachet de 4
 M8 50 mm
A857620
Sachet de 4 30 sachets
CHEV. RALFA M10 + VIS Sachet de 4
 M10 60 mm
A857630
Sachet de 4 25 sachets
CHEV. RALFA M12 + VIS Sachet de 4
 M12 73 mm
A857640
Sachet de 4 10 Sachets

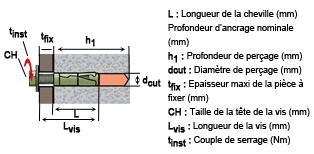

Les informations techniques - Données de mise en oeuvre

Cheville Ralfa   dcut L Lvis tfix h1 tinst CH
M6 Avec vis 12 mm 45mm M6 x 50 9 mm 60 mm 13 Nm 10 mm
Sans vis - - -
M8 Avec vis 14 mm 50 mm M8 x 60 11 mm 70 mm 25 Nm 13 mm
Sans vis - - -
M10 Avec vis 16 mm 60 mm M10 x 80 17 mm 85 mm 50 Nm 17 mm
Sans vis - - -
M12 Avec vis 20 mm 73 mm M12 x 90 15 mm 95 mm 73 Nm 19 mm
Sans vis   -

Les informations techniques - Charges indicatives moyennes (en kg)

  M6 M8 M10 M12
traction 300 500 650 850
Cisaillement 400 600 750 950

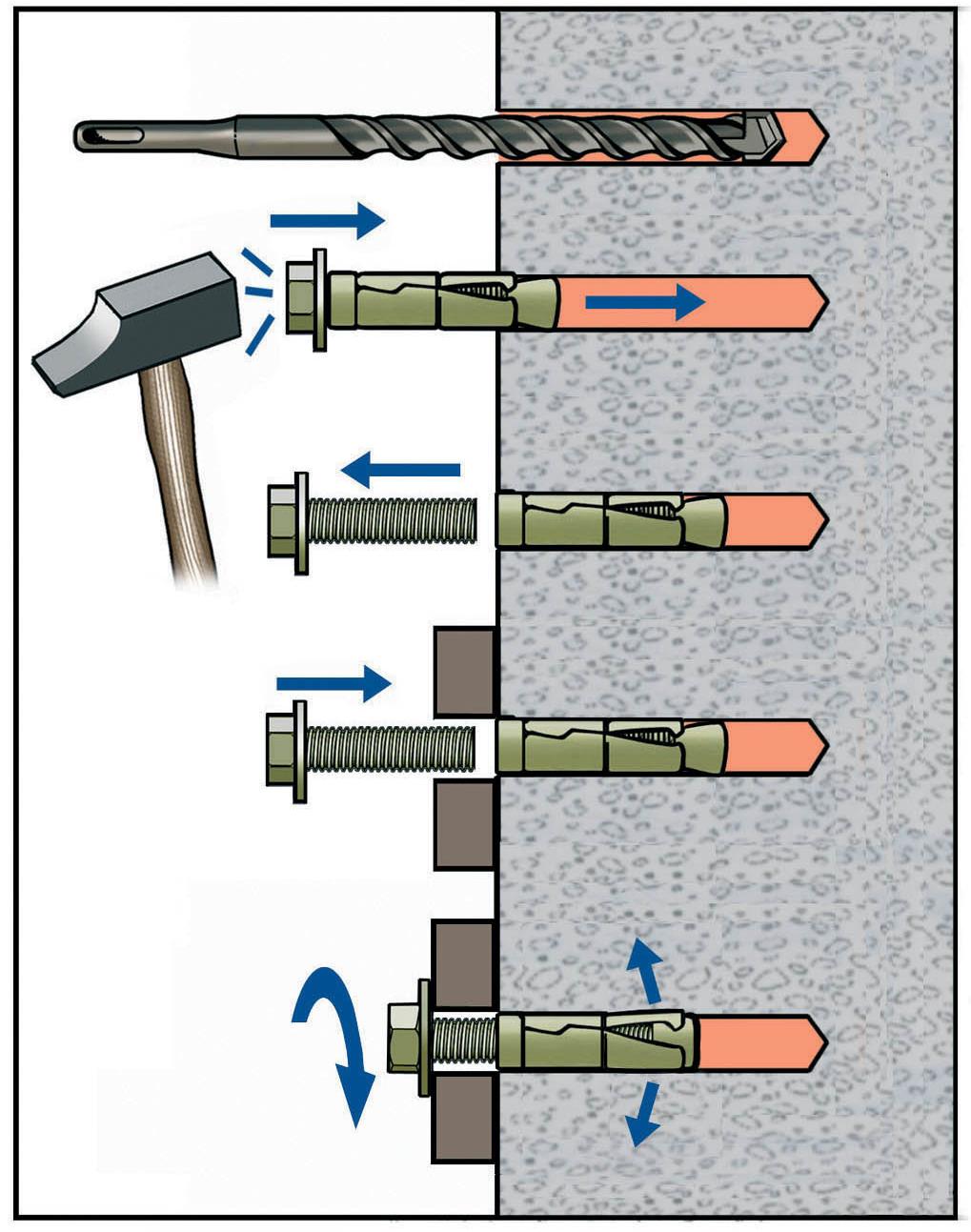

Les informations techniques - Mise en oeuvre

Les informations techniques - Mise en oeuvre
