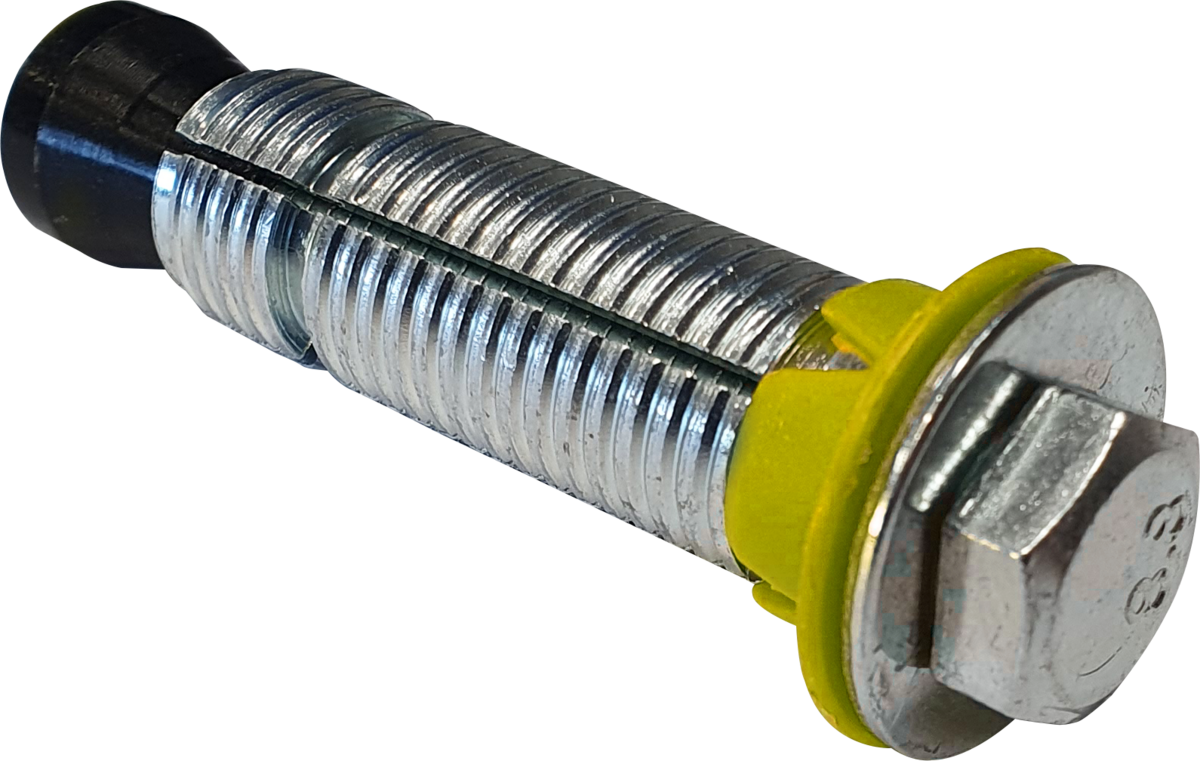

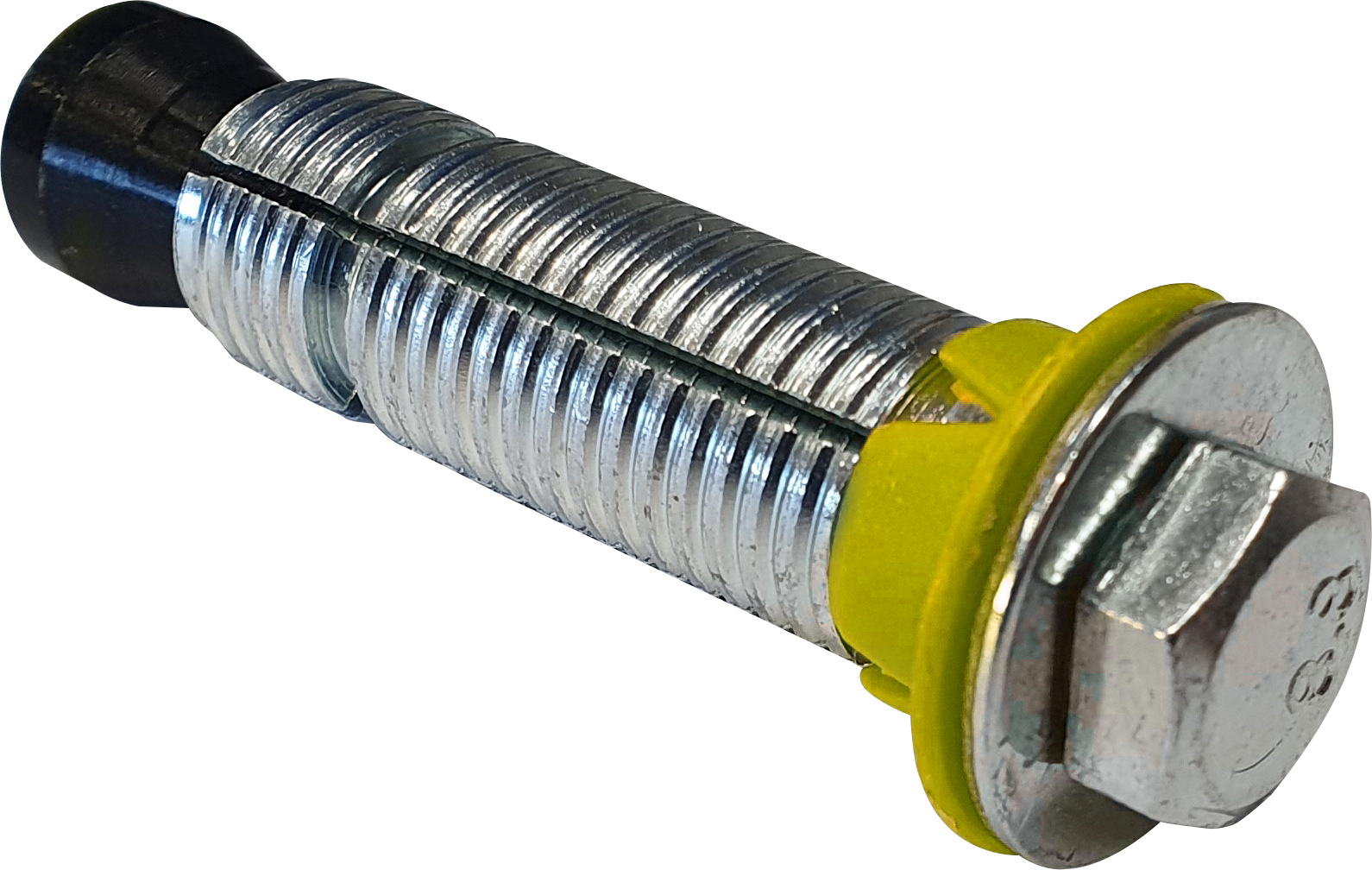

CHEVILLE RALFA-MULTI avec vis TH
CHEVILLE RALFA-MULTI avec vis TH

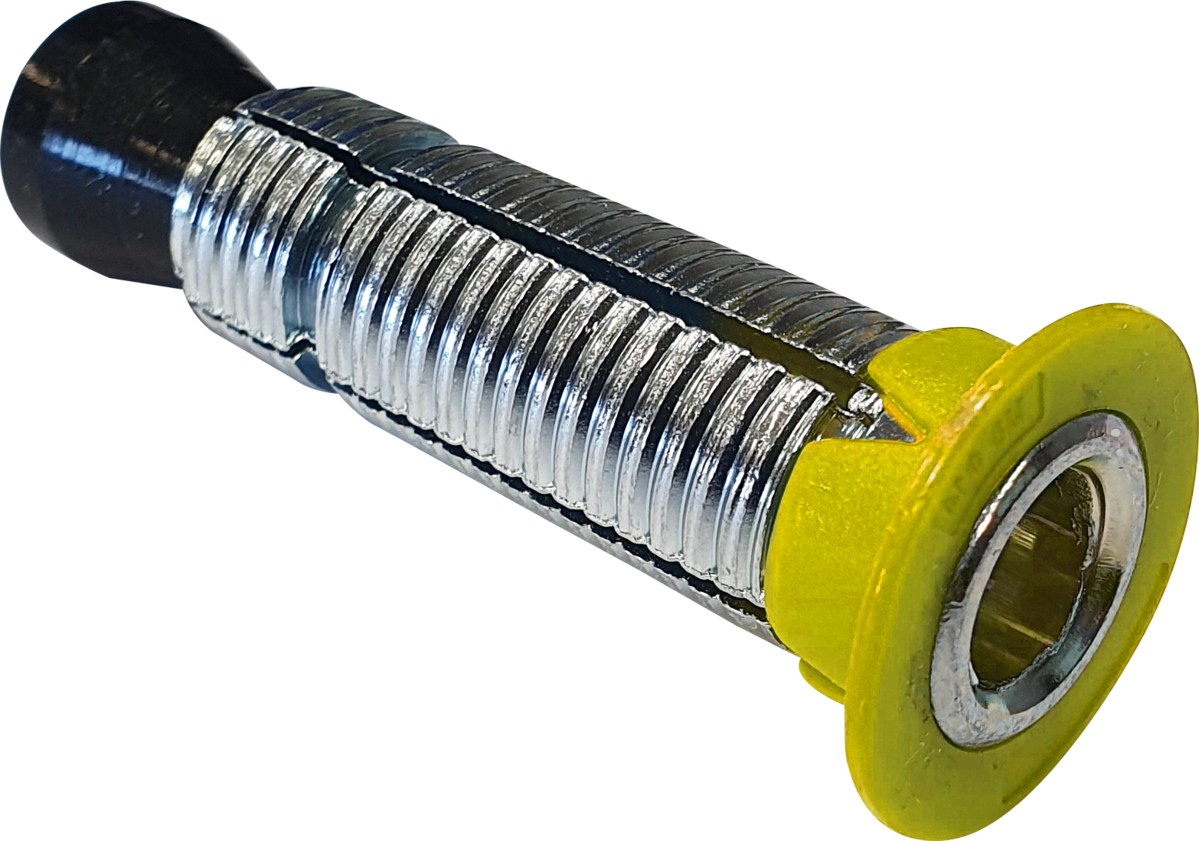

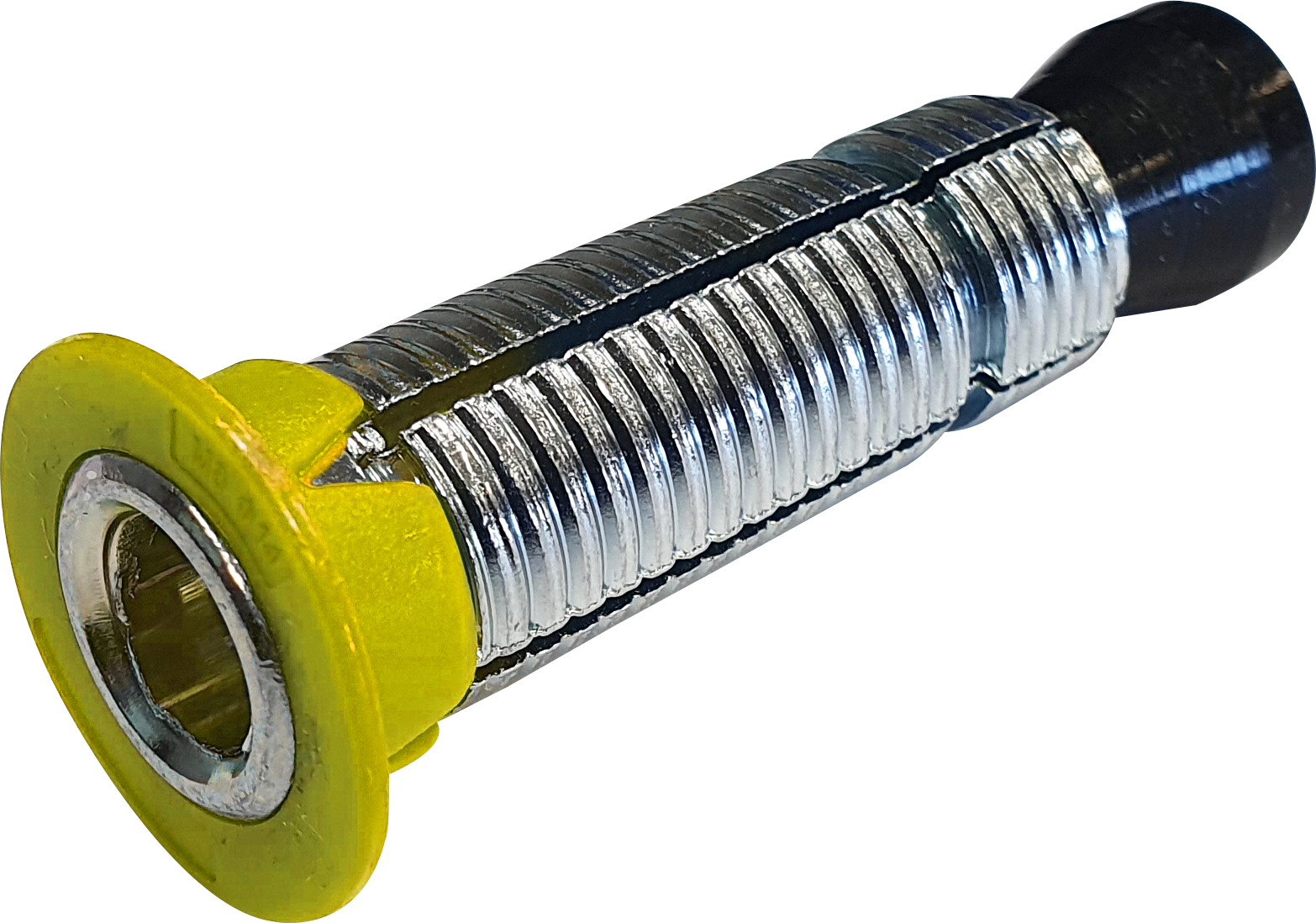

Cheville Ralfa-Multi

Cheville métallique à expansion multi-matériaux

Fabrication française

Description

  • Vis acier 8,8 haute qualité.

Les + du produit

  • Vis acier qualité 8,8 : hautes performances.

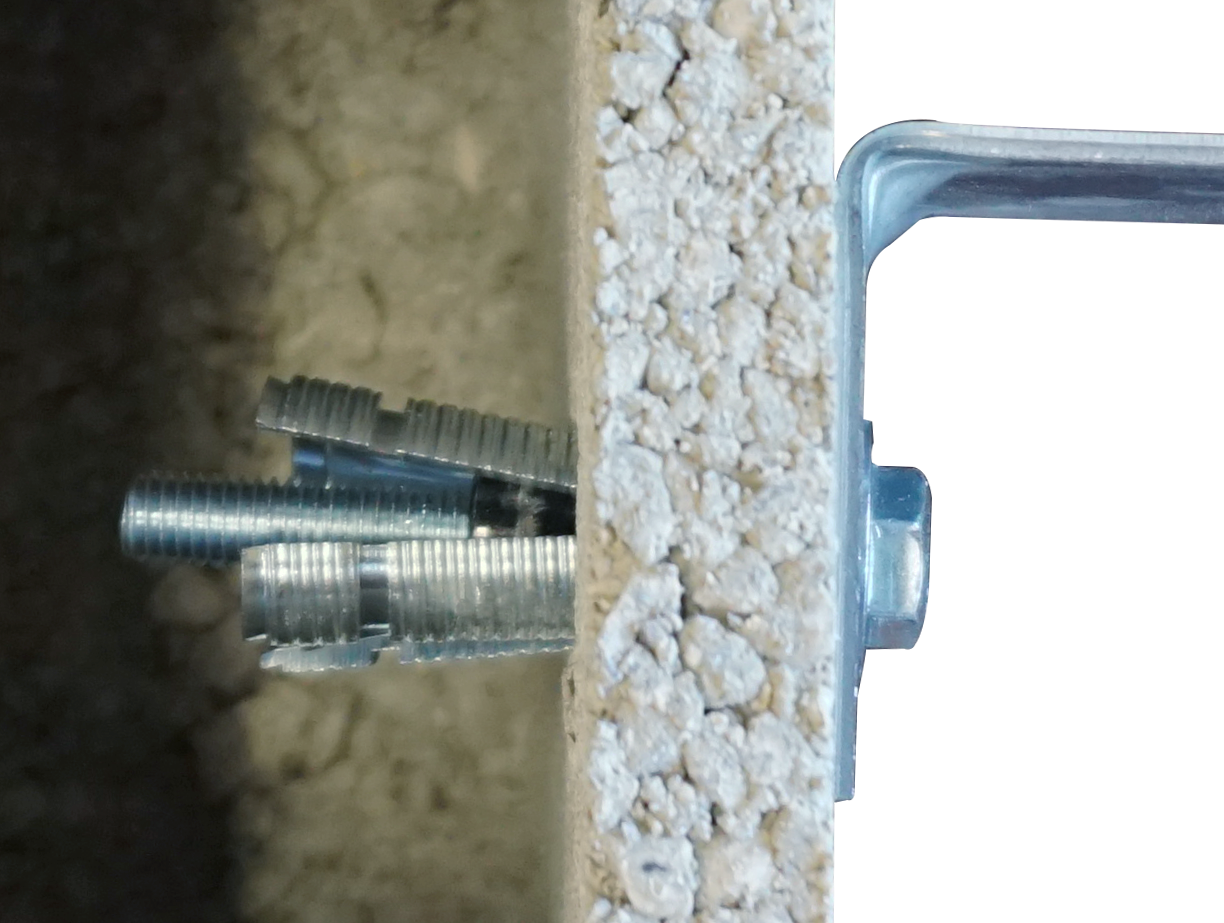

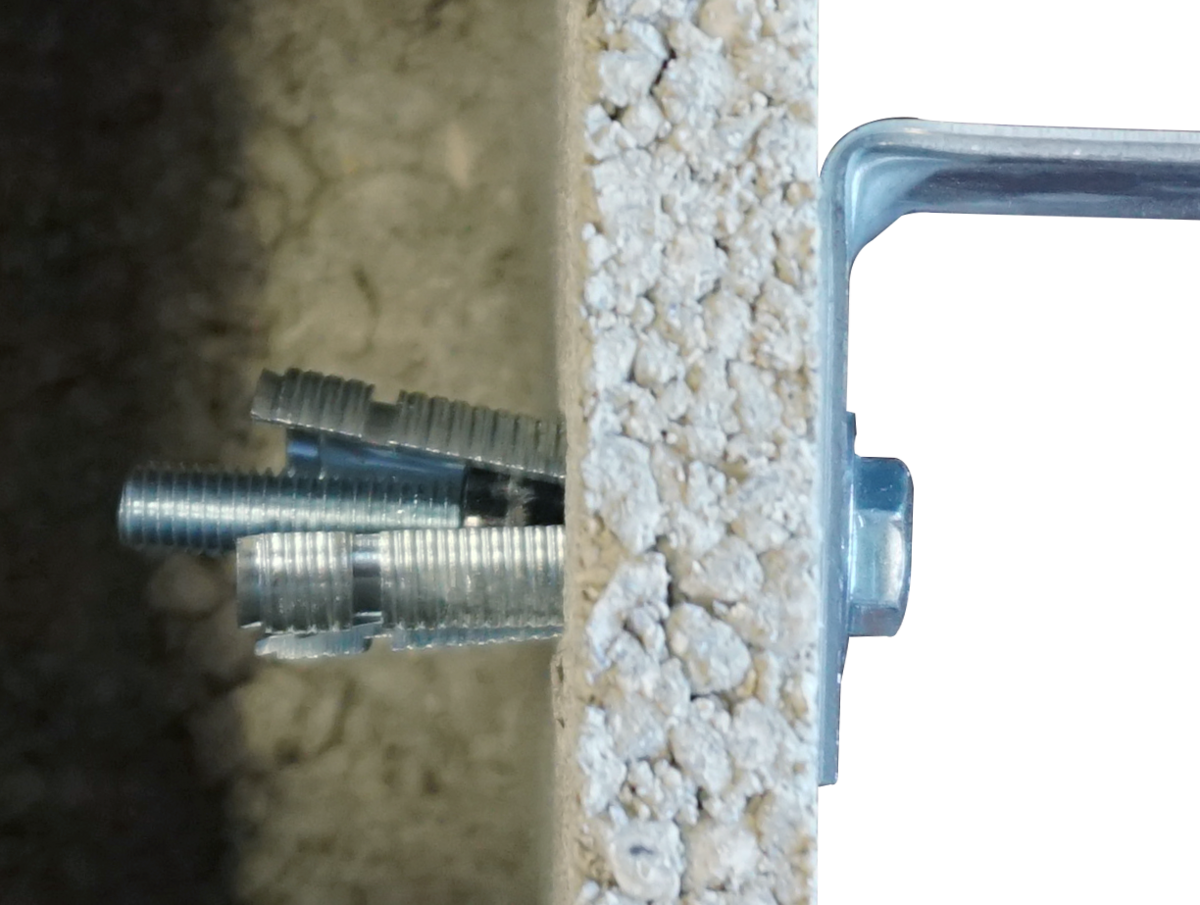

  • 4 jambes d'expansion : bonne tenue dans les matériaux creux.
  • Collerette large.
  • Pose facile et rapide :
    • Expansion par vissage.
    • Écrou et rondelle pré-montés.

Applications

  • Climatiseurs, portes de garage, paraboles, consoles, enseignes, huisseries métalliques, ...
Béton Béton
Parpaing plein/pierre Parpaing Plein/pierre
Brique pleine Brique pleine
Parpaing Parpaing
Brique creuse Brique creuse
Béton cellulaire Béton cellulaire
Voir toutes les variantes Informations techniques Télécharger la fiche technique

Les variantes du produit

Désignation
16 variantes 		Perçage Référence Condt Surcondt
CHEV. RALFA-MULTI + VIS TH M 8 X 55 Bte de 30
 Ø 14
A262010
Boîte de 30 Aucun
CHEV. RALFA-MULTI + VIS TH M12 X 80 Bte de 15
 Ø 18
A262020
Boîte de 15 Aucun
CHEV. RALFA-MULTI + VIS M 6 X 50 Sachet de 4
 Ø 12
A857850
Sachet de 4 5 sachets
CHEV. RALFA-MULTI + VIS M 8 X 55 Sachet de 4
 Ø 14
A857855
Sachet de 4 5 sachets
CHEV. RALFA-MULTI + VIS M 10 X 65 Sachet de 4
 Ø 16
A857865
Sachet de 4 5 sachets
CHEV. RALFA-MULTI + VIS TH M 6 X 50 Bte de 30
 Ø 12
A262005
Boîte de 30 Aucun
CHEV. RALFA-MULTI + VIS TH M10 X 65 Bte de 20
 Ø 16
A262015
Boîte de 20 Aucun
CHEV. RALFA-MULTI M 8 X 55 Bte de 30
 Ø 14
A262030
Boîte de 30 Aucun
CHEV. RALFA-MULTI M 6 X 50 Bte de 30
 Ø 12
A262025
Boîte de 30 Aucun
CHEV. RALFA-MULTI M10 X 65 Bte de 20
 Ø 16
A262035
Boîte de 20 Aucun
CHEV. RALFA-MULTI M12 X 80 Bte de 15
 Ø 18
A262040
Boîte de 15 Aucun
CHEV. RALFA-MULTI + VIS M 12 X 80 Sachet de 4
 Ø 18
A857867
Sachet de 4 5 sachets
CHEV. RALFA-MULTI M 6 X 50 Sachet de 4
 Ø 12
A857840
Sachet de 4 5 sachets
CHEV. RALFA-MULTI M 8 X 55 Sachet de 4
 Ø 14
A857842
Sachet de 4 5 sachets
CHEV. RALFA-MULTI M 10 X 65 Sachet de 4
 Ø 16
A857844
Sachet de 4 5 sachets

Les informations techniques - Données de mise en oeuvre


Cheville Ralfa-Multi dcut
Diamètre de perçage		 L
Longueur cheville		 Lvis
Longueur vis		 tfix
Epaisseur maxi. à fixer		 h1
Profondeur de perçage		 SW
Taille tête vis
M6 x 50 12 mm 50 mm 50 mm 10 mm 55 mm 10 mm
M8 x 55 14 mm 55 mm 55 mm 10 mm 60 mm 13 mm
M10 x 65 16 mm 65 mm 65 mm 10 mm 70 mm 17 mm
M12 x 80 18 mm 80 mm 80 mm 10 mm 85 mm 19 mm

Les informations techniques - Charges indicatives moyennes (en kg)


  M6 M8 M10 M12
Béton 200 320 500 650
parpaing / brique creuse 40 60 80 80

Documentation technique

PDF Cheville Ralfa-Multi - cheville-ralfa-multi-fiche-produit Voir Télécharger
