TH-BÉTON
TH-BÉTON

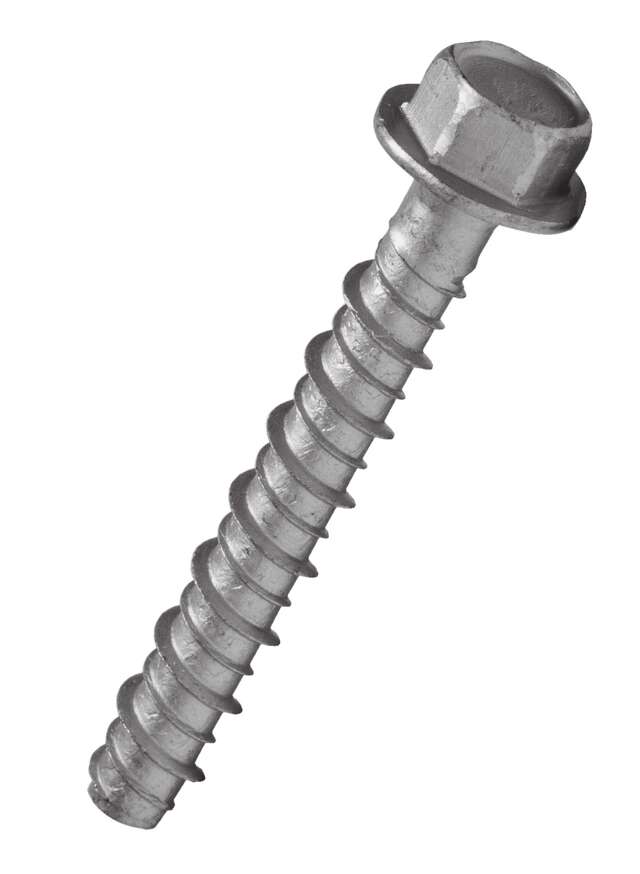

TH-Béton

Vis directe béton sans cheville

Description

  • Acier zingué avec traitement spécial.
  • Filetage spécial breveté hautes performances.

Les + du produit

  • Fixation totalement démontable.
  • Sans temps d'attente pour la mise en charge.
  • Montage traversant.
  • Qualification sismique C1 et C2 (en cours).
  • Agréé pour le béton fissuré et non fissuré (en cours).
  • Résistance au feu (en cours).
  • Ancrage sans expansion permettant des distances aux bords et des entraxes réduits.
  • Réutilisable.

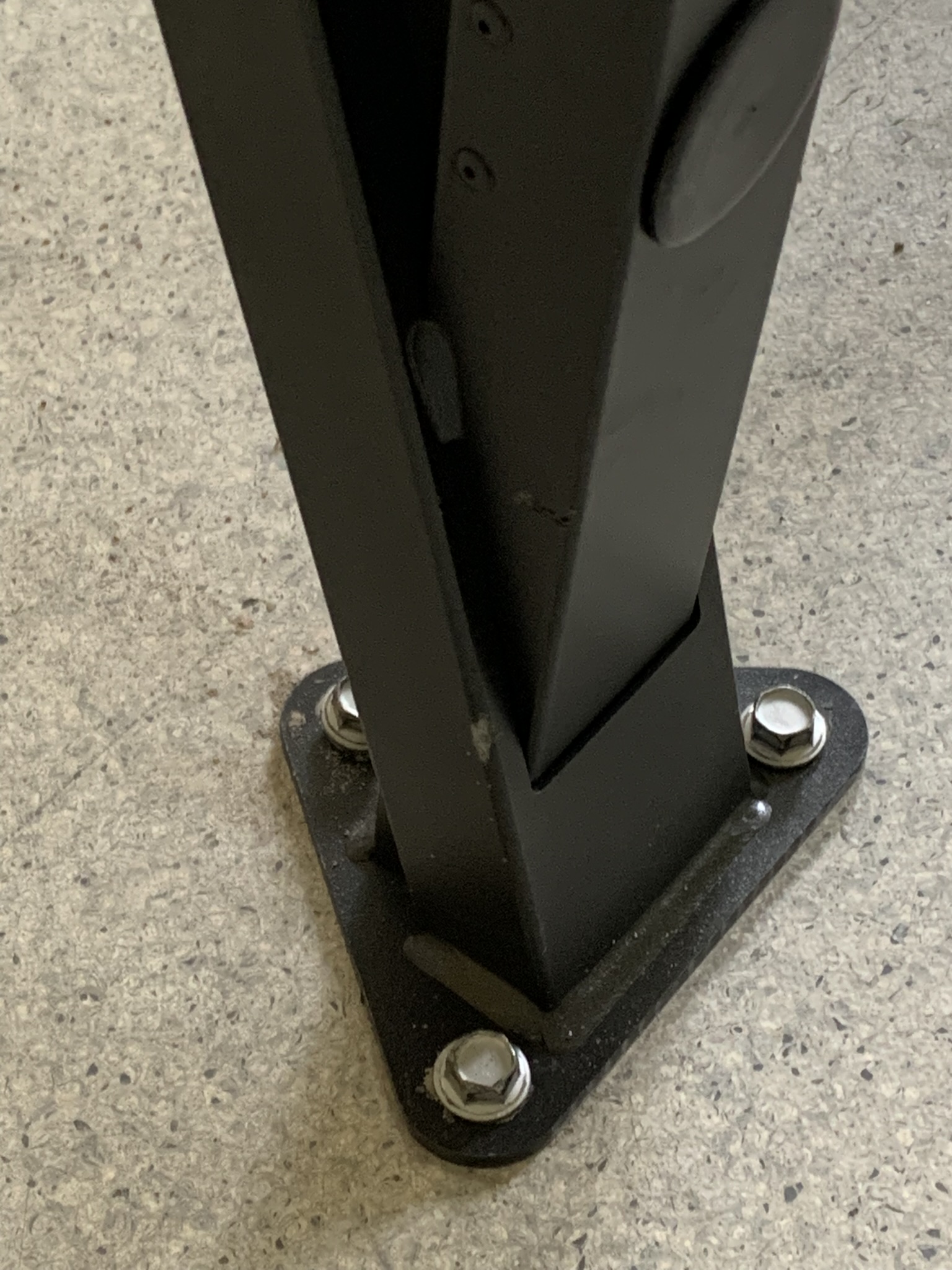

Applications

  • Coffrages, tirants-poussants, garde-corps, mains-courantes, rails, chemins de câble, poutres, conduits d'aération. charpentes métalliques, fixations temporaires...
Béton fissuré Béton fissuré
Béton Béton

Les Agréments

ETE option 1 - fixation dans le béton fissuré et non fissuré (en cours).

Voir toutes les variantes Informations techniques Télécharger la fiche technique

Les variantes du produit

Désignation
9 variantes 		Longueur Perçage Référence Condt Surcondt
TH BÉTON Ø 6 X 60 Bte de 50
 60 mm Ø 6 mm
A244000
Boîte de 50 Aucun
TH BÉTON Ø 6 X 80 Bte de 50
 80 mm Ø 6 mm
A244010
Boîte de 50 Aucun
TH BÉTON Ø 8 X 80 Bte de 30
 80 mm Ø 8 mm
A244020
Boîte de 30 Aucun
TH BÉTON Ø 8 X 100 Bte de 30
 100 mm Ø 8 mm
A244030
Boîte de 30 Aucun
TH BÉTON Ø 8 X 120 Bte de 30
 120 mm Ø 8 mm
A244040
Boîte de 30 Aucun
TH BÉTON Ø 8 X 140 Bte de 30
 140 mm Ø 8 mm
A244050
Boîte de 30 Aucun
TH BÉTON Ø10 X 100 Bte de 30
 100 mm Ø 10 mm
A244060
Boîte de 30 Aucun
TH BÉTON Ø10 X 120 Bte de 30
 120 mm Ø 10 mm
A244070
Boîte de 30 Aucun
TH BÉTON Ø14 X 130 Bte de 20
 130 mm Ø 14 mm
A244130
Boîte de 20 Aucun

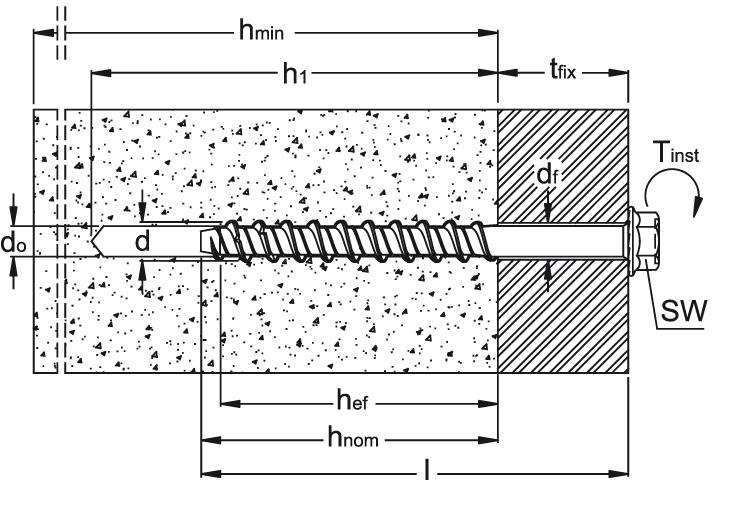

Les informations techniques - Données de mise en oeuvre

TH-Béton h1 hmin hnom hef d0 df tfix SW tinst
Ø 6 x 60 65 mm 100 mm 50 mm 40 mm 6 mm 9 mm 10 mm 10 mm 20 Nm
Ø 6 x 80 75 mm 100 mm 60 mm 50 mm 6 mm 9 mm 20 mm 10 mm 20 Nm
Ø 8 x 80 90 mm 110 mm 70 mm 55 mm 8 mm 12 mm 10 mm 13 mm 50 Nm
Ø 8 x 100 90 mm 110 mm 70 mm 55 mm 8 mm 12 mm 30 mm 13 mm 50 Nm
Ø 8 x 120 90 mm 110 mm 70 mm 55 mm 8 mm 12 mm 50 mm 13 mm 50 Nm
Ø 8 x 140 90 mm 110 mm 70 mm 55 mm 8 mm 12 mm 70 mm 13 mm 50 Nm
Ø 10 x 100 100 mm 120 mm 80 mm 60 mm 10 mm 14 mm 50 mm 15 mm 80 Nm
Ø 10 x 120 100 mm 120 mm 90 mm 60 mm 10  mm 14 mm 70 mm 15 mm 80 Nm
Ø 14 x 130 140 mm 165 mm 90 mm 70 mm 14  mm 16 mm 10 mm 17 mm 120 Nm

Les informations techniques - Charges indicatives de rupture (en kg)

  Ø 6 Ø 8 Ø 10 Ø 14
traction 760 1560 2250 3600
cisaillement 850 1810 2920 5010

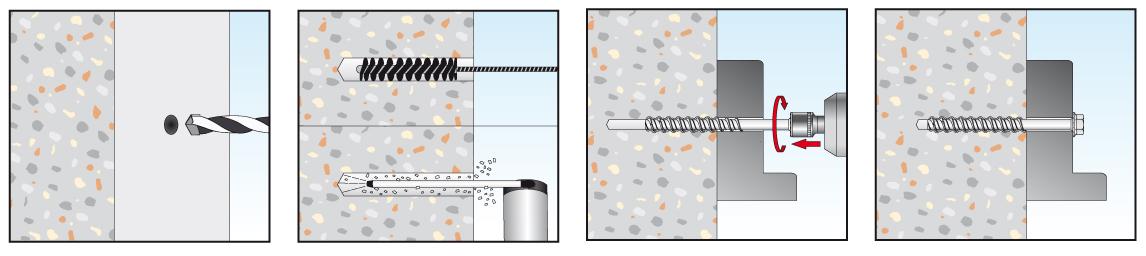

Les informations techniques - Mise en oeuvre

Les informations techniques - Mise en oeuvre
