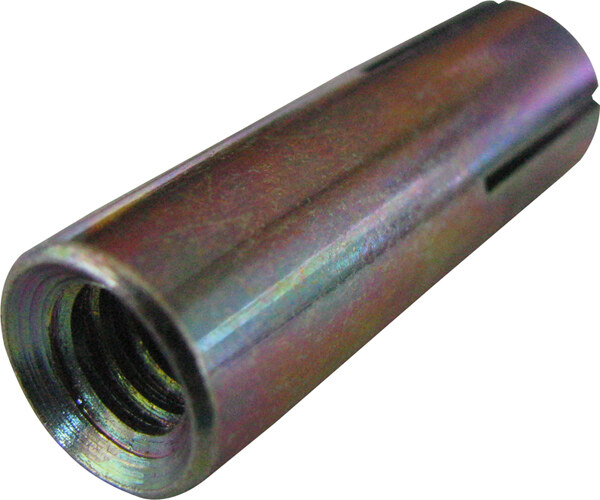

Cheville cône intérieur
Cheville métallique pour reprise de tige filetée
Description
- Cheville métallique pour la reprise de tige filetée.
- Compatible avec vis et tige filetée au pas métrique.
Les + du produit
- Profondeur d'ancrage réduite : possibilité de fixation dans un support de faible épaisseur.

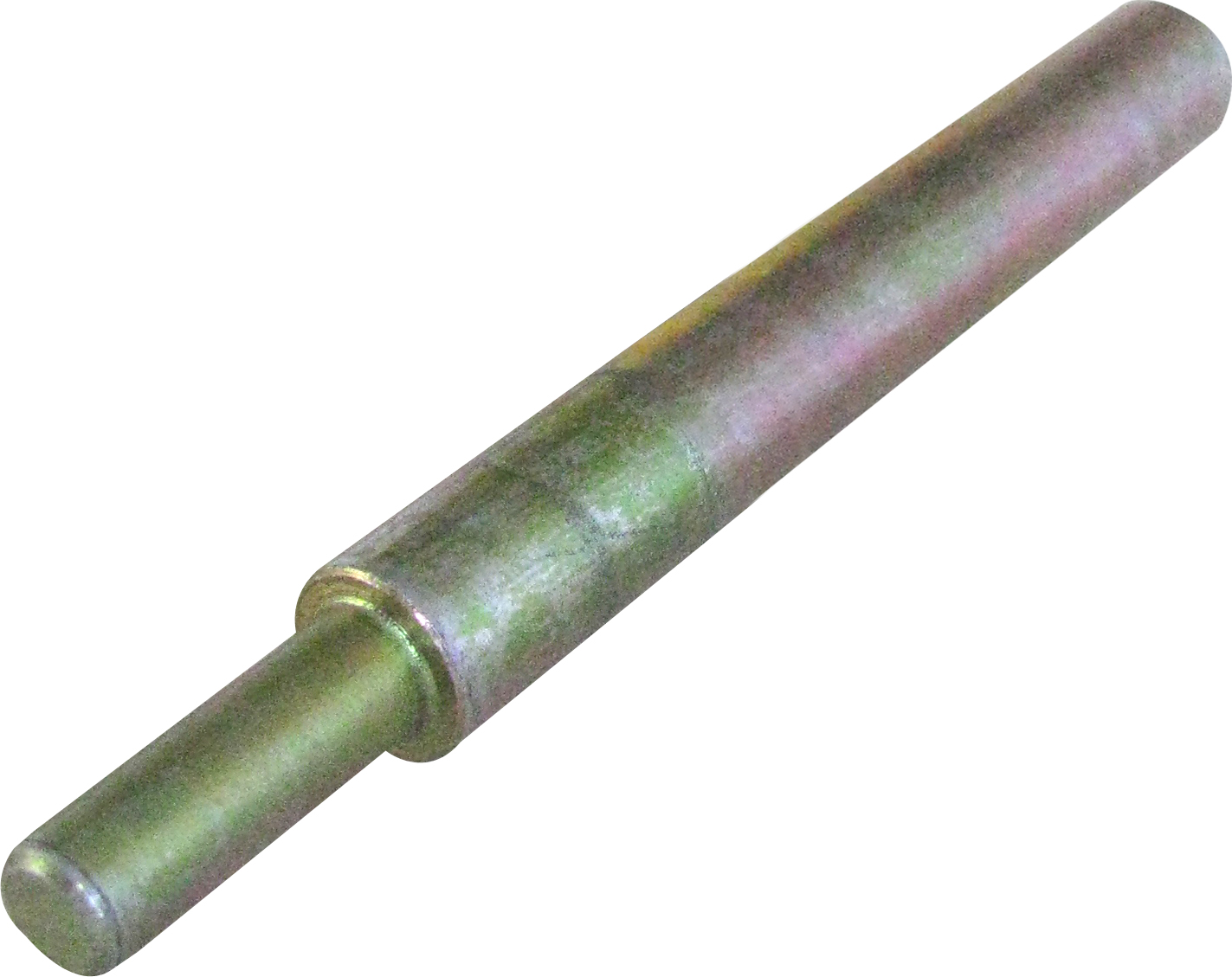

- Expansion contrôlée grâce à l'outil de pose.
- Résistante au feu.
Applications
- Fixation et reprise de tige filetée dans le béton et les matériaux pleins même de faible épaisseur.
Béton
Parpaing Plein/pierre
Brique pleine
Les Agréments
ETE 14-0339 pour béton non fissuré.
Béton
Parpaing Plein/pierre
Brique pleine
ETE 14-0339 pour béton non fissuré.
Les variantes du produit
|
Désignation 2 variantes |
Condt | Filet | Longueur | Surcondt | Référence |
|---|---|---|---|---|---|
|
CHEVILLE CONE INTERIEUR M 6 Bte de 200
|
Boîte de 200 | M6 | 25 mm | Aucun |
A260310
|
|
CHEVILLE CONE INTERIEUR M 8 Bte de 100
|
Boîte de 100 | M8 | 30 mm | Aucun |
A260320
|
Les informations techniques - Données de mise en oeuvre
| Longueur cheville | Longueur filetage | Diamètre de perçage | Profondeur de perçage | |
|---|---|---|---|---|
| M6 | 25 mm | 12 mm | 8 mm | 30 mm |
| M8 | 30 mm | 14 mm | 10 mm | 35 mm |
Les informations techniques - Charges indicatives moyennes (en kg)
| M6 | M8 | |
|---|---|---|
| béton | 130 | 230 |
| pierre / parpaing plein | 115 | 205 |
| Brique pleine | 115 | 205 |

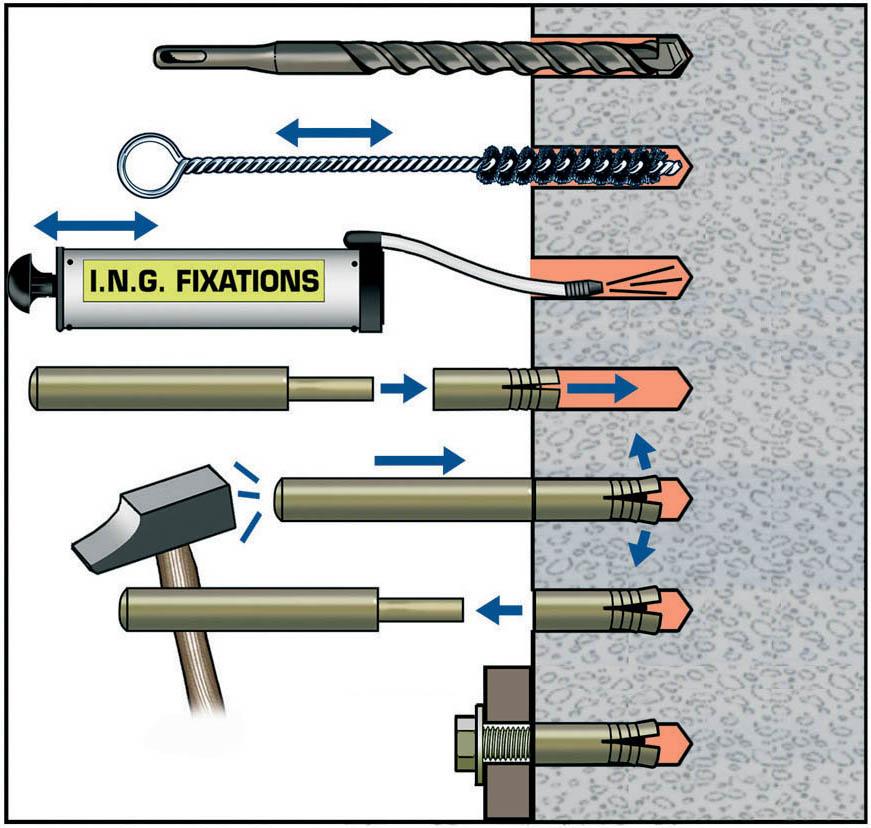

Les informations techniques - Mise en oeuvre
Les informations techniques - Mise en oeuvre
Documentation technique
Cheville cône intérieur - ete-14-0339-cheville-cone-interieur
