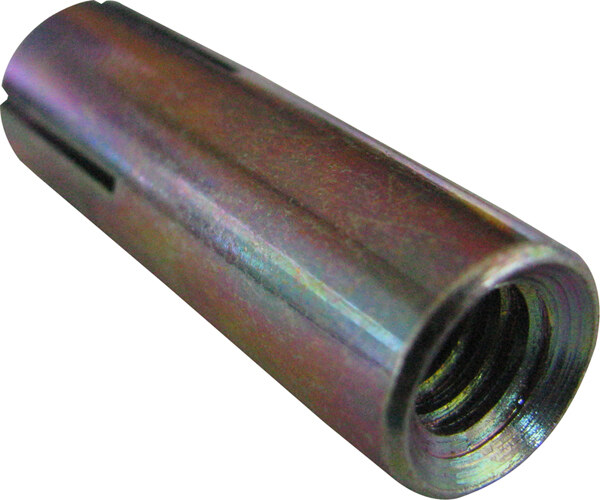

Cheville douille métallique
Cheville métallique pour reprise de tige filetée
Description
- Cheville métallique pour la reprise de tige filetée.
- Compatible avec vis et tige filetée au pas métrique.
Les + du produit
- Profondeur d'ancrage réduite : possibilité de fixation dans un support de faible épaisseur.
- Expansion contrôlée grâce à l'outil de pose.
- Résistante au feu.
Applications
- Fixation et reprise de tige filetée dans le béton et les matériaux pleins même de faible épaisseur.
Béton
Parpaing Plein/pierre
Brique pleine
Béton
Parpaing Plein/pierre
Brique pleine
Les variantes du produit
|
Désignation 12 variantes |
Condt | Filet | Longueur | Surcondt | Référence |
|---|---|---|---|---|---|
|
CHEVILLE DOUILLE METAL M 6 Bte de 100
|
Boîte de 100 | M6 | 25 mm | Aucun |
A260160
|
|

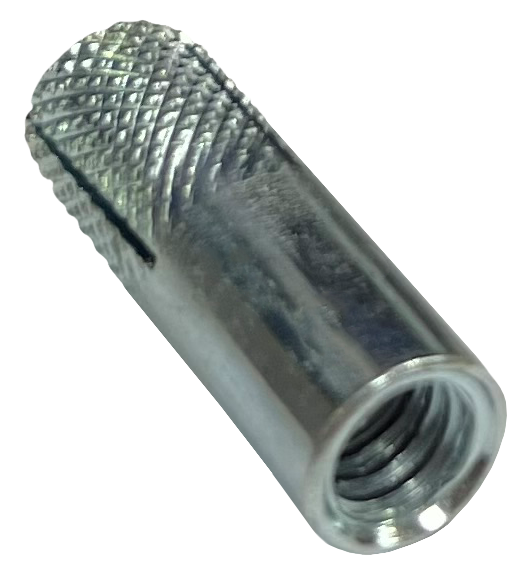

CHEVILLE DOUILLE METAL M 7 Bte de 100
|
Boîte de 100 | M7 | 30 mm | Aucun |
A260165
|
|
CHEVILLE DOUILLE METAL M 8 Bte de 100
|
Boîte de 100 | M8 | 30 mm | Aucun |
A260170
|
|
CHEVILLE DOUILLE METAL M10 Bte de 100
|
Boîte de 100 | M10 | 40 mm | Aucun |
A260175
|
|
CHEVILLE DOUILLE METAL M12 Bte de 50
|
Boîte de 50 | M12 | 50 mm | Aucun |
A260180
|
|
CHEVILLE DOUILLE METAL M16 Bte de 25
|
Boîte de 25 | M16 | 60 mm | Aucun |
A260190
|
|

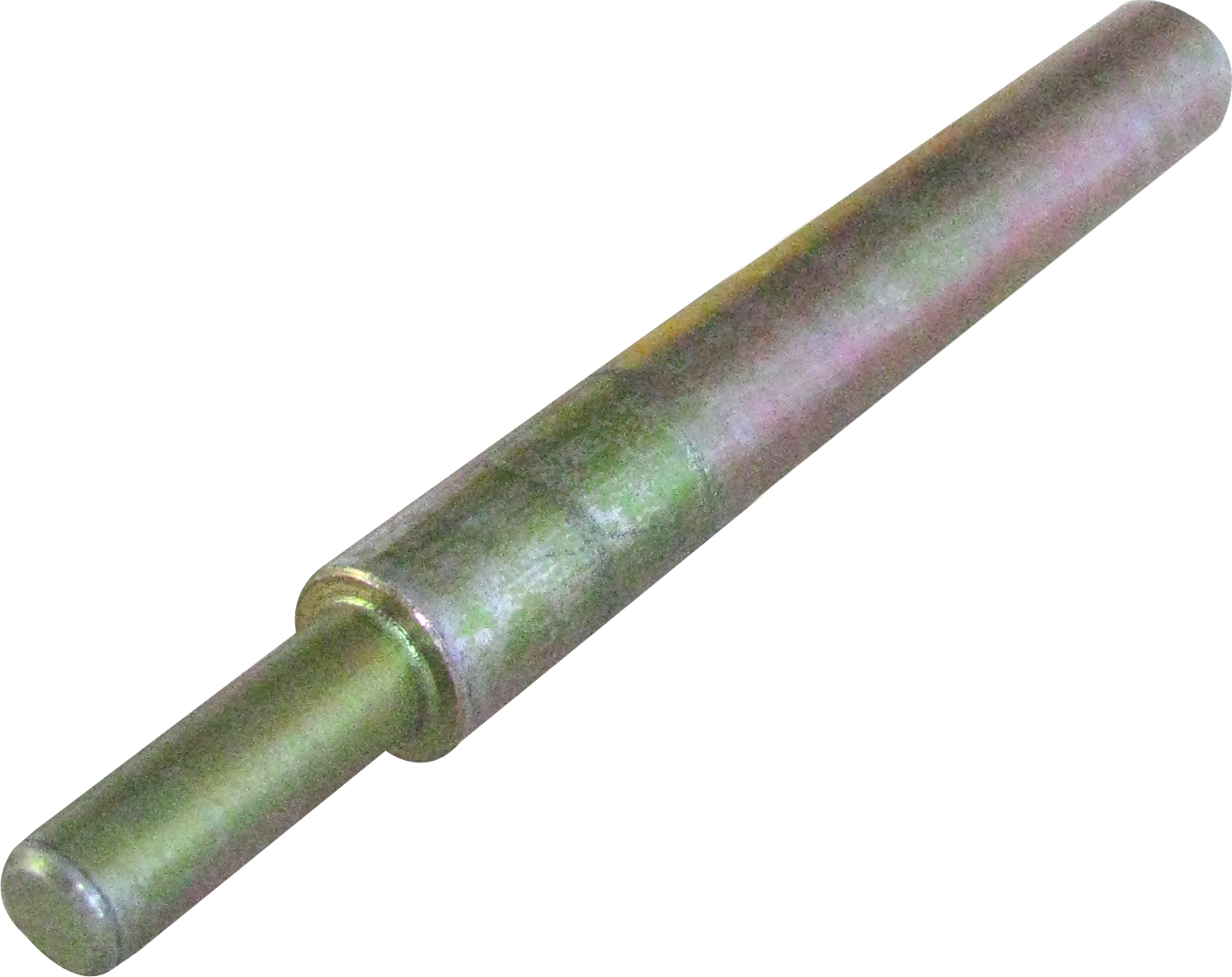

OUTIL DE POSE M 6 Sachet de 1
|
Sachet de 1 | M6 | Aucun |
A260230
|
|
|
OUTIL DE POSE M 8 Sachet de 1
|
Sachet de 1 | M8 | Aucun |
A260240
|
|
|
OUTIL DE POSE M 10 Sachet de 1
|
Sachet de 1 | M10 | Aucun |
A260250
|
|
|
OUTIL DE POSE M 12 Sachet de 1
|
Sachet de 1 | M12 | Aucun |
A260260
|
|
|
OUTIL DE POSE M 14 Sachet de 1
|
Sachet de 1 | M14 | Aucun |
A260270
|
|
|
OUTIL DE POSE M 16 Sachet de 1
|
Sachet de 1 | M16 | Aucun |
A260280
|
|
Les informations techniques - Données de mise en oeuvre
| Longueur cheville | Longueur filetage | Diamètre de perçage | Profondeur de perçage | |
|---|---|---|---|---|
| M6 | 25 mm | 11 mm | 8 mm | 30 mm |
| M7 | 30 mm | 13 mm | 10 mm | 35 mm |
| M8 | 30 mm | 13 mm | 10 mm | 35 mm |
| M10 | 40 mm | 15 mm | 12 mm | 45 mm |
| M12 | 50 mm | 19 mm | 16 mm | 55 mm |
| M16 | 60 mm | 25 mm | 18 mm | 65 mm |
Les informations techniques - Charges indicatives moyennes (en kg)
| M6 | M7 | M8 | M10 | M12 | M16 | |
|---|---|---|---|---|---|---|
| béton | 130 | 180 | 230 | 320 | 360 | 380 |
| pierre / parpaing plein | 115 | 160 | 205 | 290 | 310 | 325 |
| Brique pleine | 115 | 160 | 205 | 290 | 310 | 325 |
Les informations techniques - Mise en oeuvre
Les informations techniques - Mise en oeuvre
