Arrêt de volet ISO
Arrêt de volet pour l'isolation thermique par l'extérieur
Description
- Arrêt de volet grande longueur pour l'isolation thermique par l'extérieur.

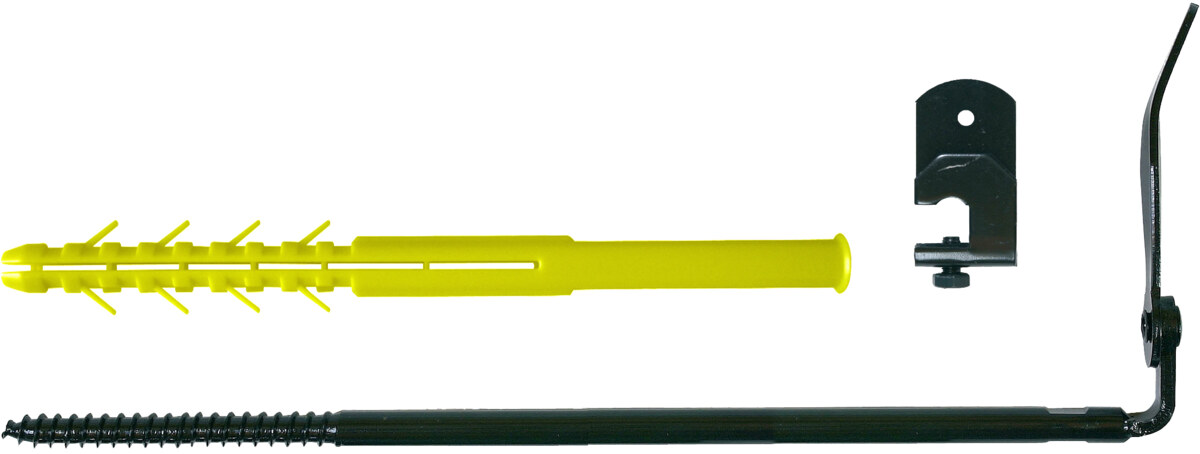

- Fournie avec la cheville et la butée réglable.
Les + du produit
- Fabrication Française.
- Méplat de vissage (clé plate de 8) pour mise en place facile.

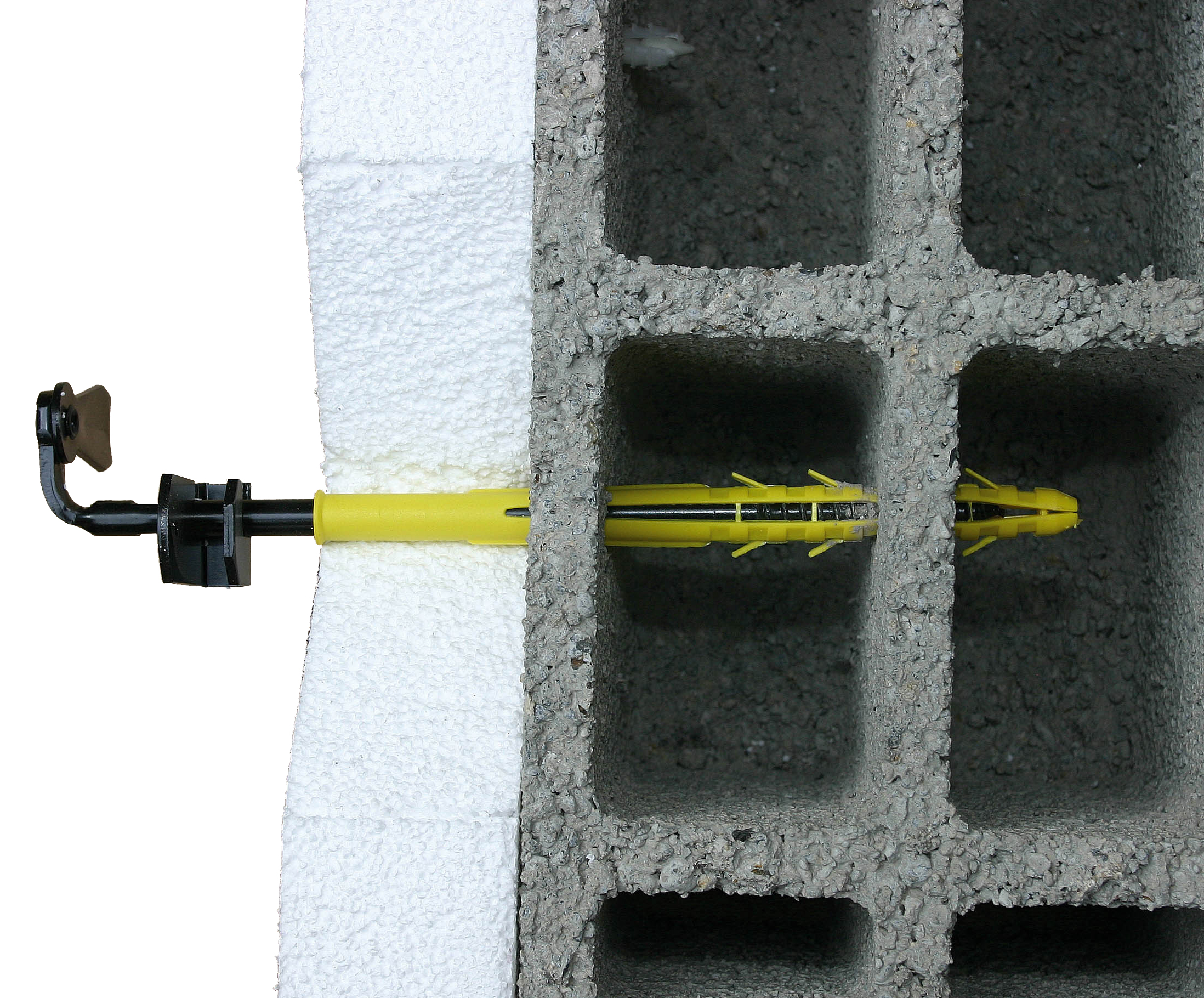

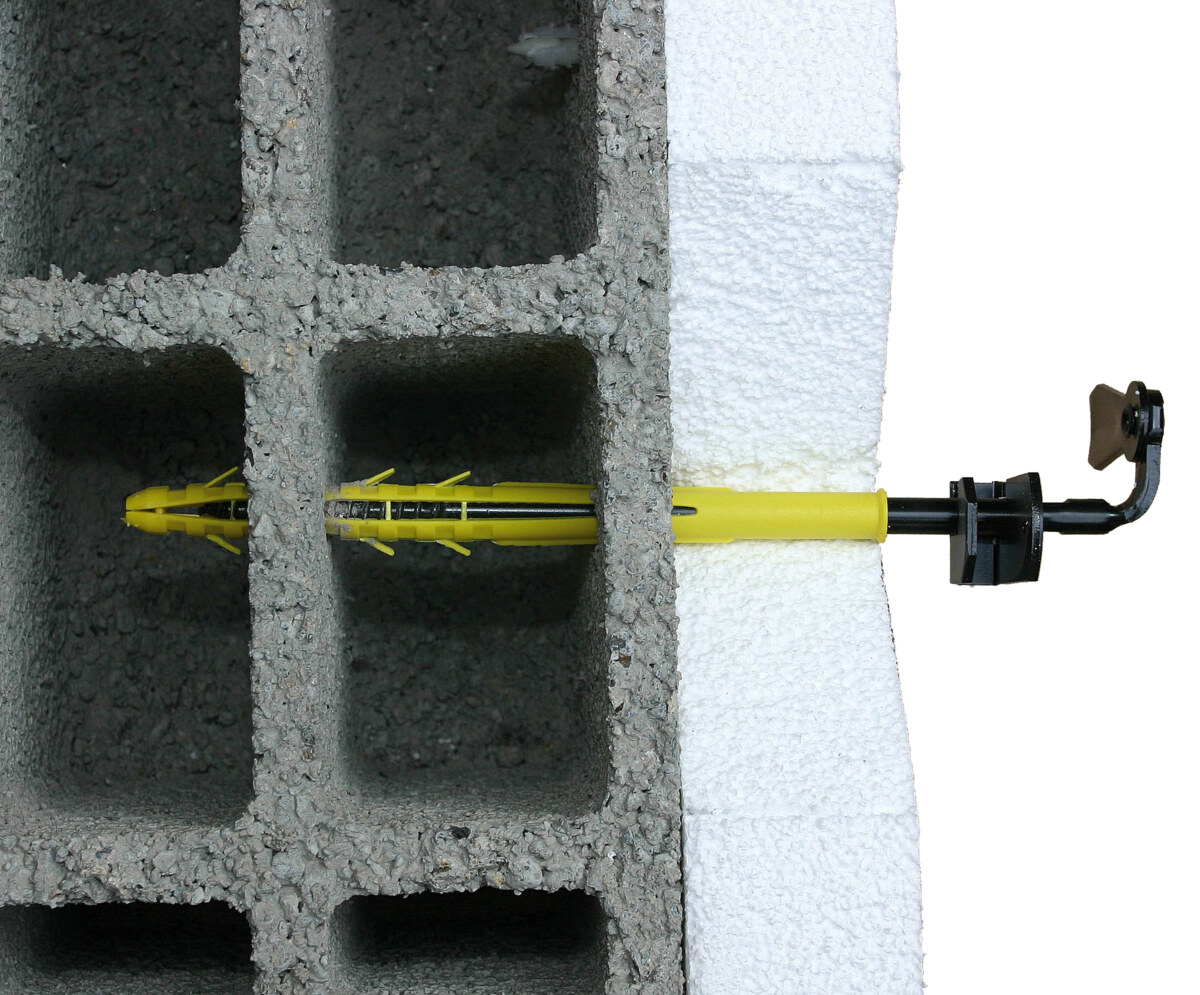

- Très bonne tenue : dans les matériaux creux la cheville s'ancre sur plusieurs alvéoles du support.
- Possibilité de mettre la butée avant ou après la pose de l’arrêt de volet.
Béton
Parpaing Plein/pierre
Brique pleine
Parpaing
Brique creuse
Les Agréments
CSTB - PV coefficient de transmission thermique.
Béton
Parpaing Plein/pierre
Brique pleine
Parpaing
Brique creuse
CSTB - PV coefficient de transmission thermique.
Les variantes du produit
|
Désignation 12 variantes |
Condt | Finition | Surcondt | Référence |
|---|---|---|---|---|
|
ARRET DE VOLET 0/5 ISO NOIR Bte de 12
|
Boîte de 12 | Noire | Aucun |
A130130
|
|
ARRET DE VOLET 0/5 ISO NOIR L'unité
|
Unité | Noire | Aucun |
A130131
|
|
ARRET DE VOLET 0/8 ISO NOIR Bte de 12
|
Boîte de 12 | Noire | Aucun |
A130150
|
|
ARRET DE VOLET 0/8 ISO NOIR L'unité
|
Unité | Noire | Aucun |
A130151
|
|
ARRET DE VOLET 0/10 ISO NOIR Bte de 12
|
Boîte de 12 | Noire | Aucun |
A130170
|
|
ARRET DE VOLET 0/10 ISO NOIR L'unité
|
Unité | Noire | Aucun |
A130171
|
|
ARRET DE VOLET 0/15 ISO NOIR Bte de 12
|
Boîte de 12 | Noire | Aucun |
A130172
|
|
ARRET DE VOLET 0/15 ISO NOIR L'unité
|
Unité | Noire | Aucun |
A130173
|
|

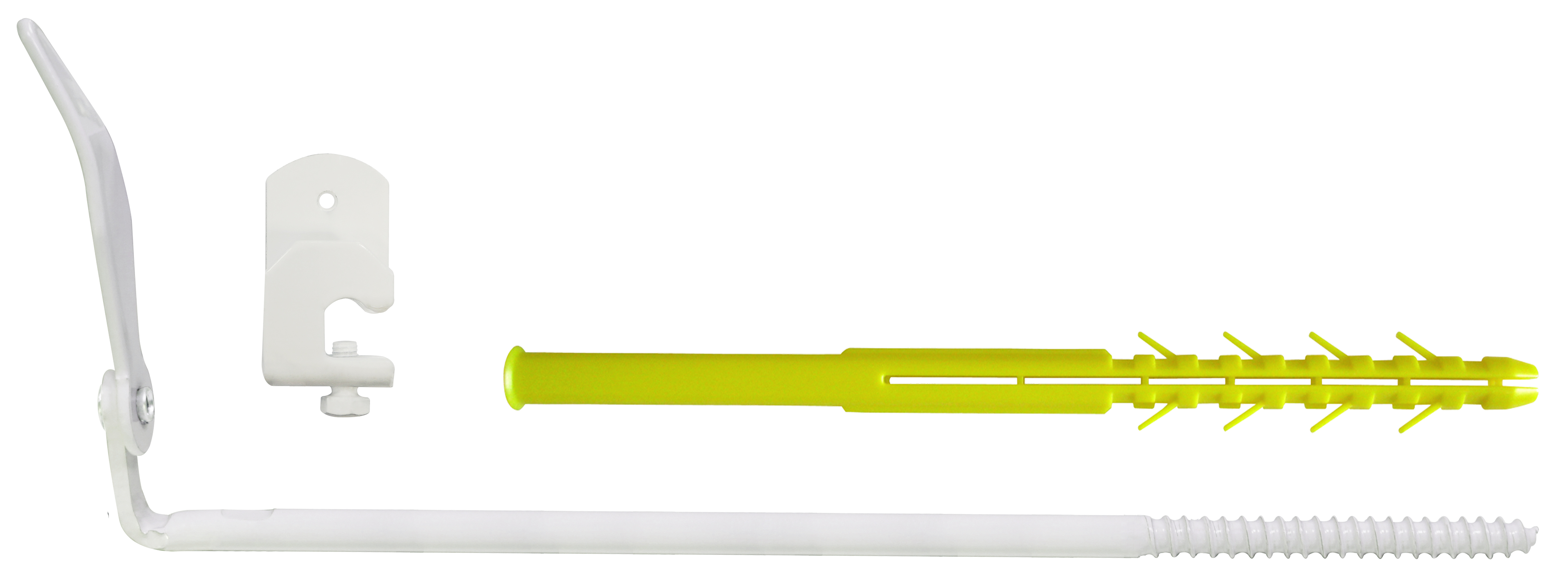

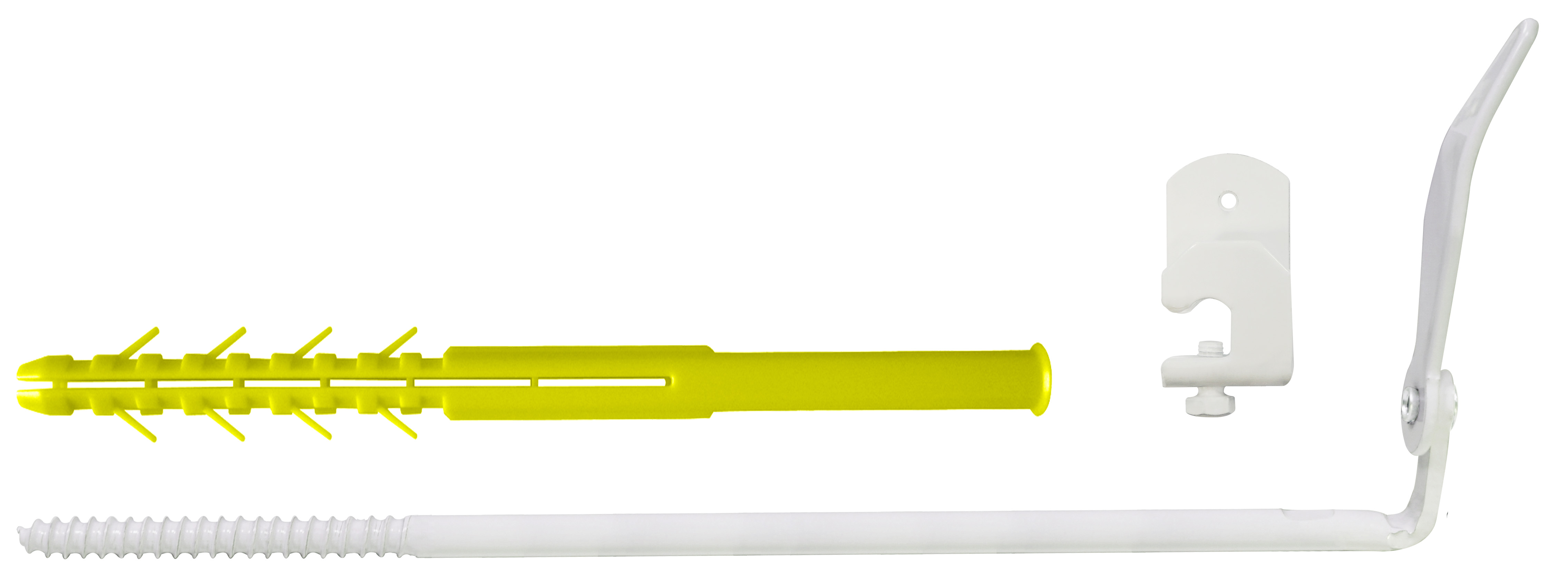

ARRET DE VOLET 0/5 ISO EPOXY BLANC L'unité
|
Unité | Epoxy blanche | Aucun |
A137230
|
|
ARRET DE VOLET 0/8 ISO EPOXY BLANC L'unité
|
Unité | Epoxy blanche | Aucun |
A137235
|
|
ARRET DE VOLET 0/10 ISO EPOXY BLANC L'unité
|
Unité | Epoxy blanche | Aucun |
A137240
|
|
ARRET DE VOLET 0/15 ISO EPOXY BLANC L'unité
|
Unité | Epoxy blanche | Aucun |
A137245
|
Les informations techniques - Données de mise en oeuvre
| Diamètre de perçage | Isolation mini. - maxi. | |||||
|---|---|---|---|---|---|---|
| Arrêt de volet | Cheville | Matériaux pleins | Matériaux creux | Matériaux pleins | Matériaux creux | |
| 0 / 5 | Ø 10 x 220 | Ø 12 x 130 | 13 mm | 12 mm | 10 - 60 mm | - |
| 0 / 8 | Ø 10 x 280 | Ø 12 x 200 | 13 mm | 12 mm | 70 - 120 mm | 40 - 70 mm |
| 0 / 10 | Ø 10 x 320 | Ø 12 x 240 | 13 mm | 12 mm | 130 - 160 mm | 80 - 110 mm |
| 0 / 15 | Ø 12 x 380 | Ø 16 x 300 | 17 mm | 16 mm | 170 - 220 mm | 120 - 170 mm |

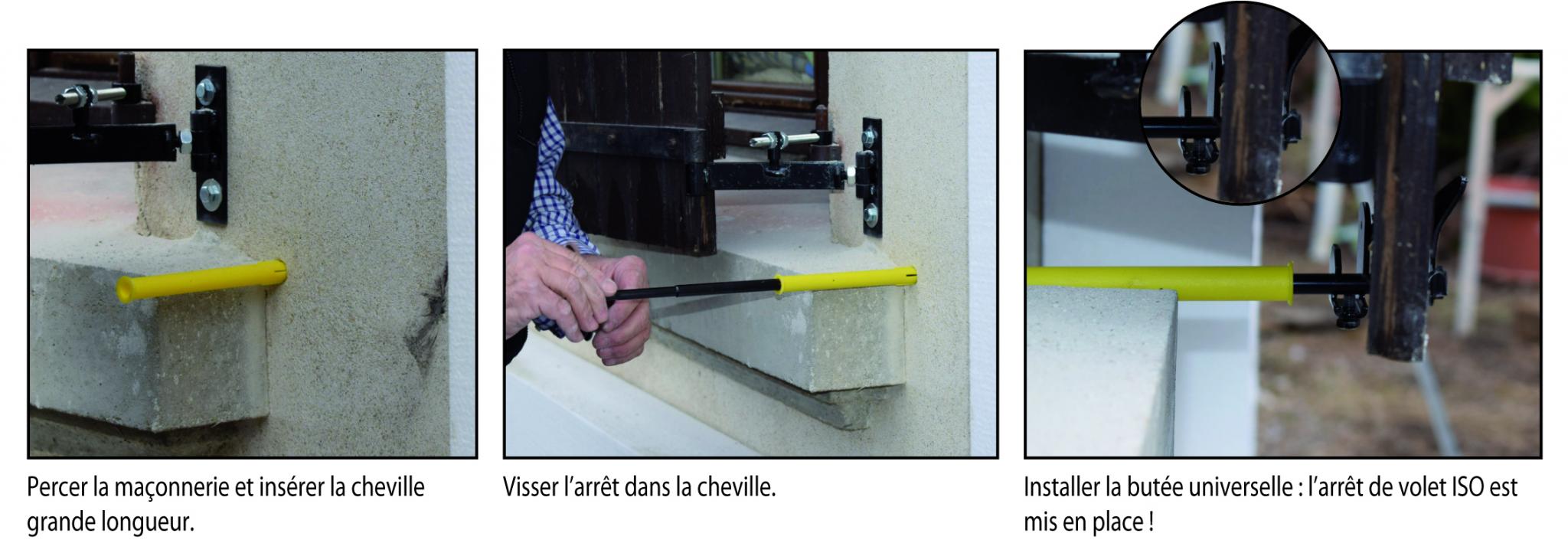

Les informations techniques - Mise en oeuvre
Les informations techniques - Mise en oeuvre
Documentation technique
Arrêt de volet ISO - cstb-etudes-de-ponts-thermiques-arret-de-volet-iso
