Fixation de descente d'eaux pluviales
Fixation de descente d'eaux pluviales avec ou sans ITE
Description

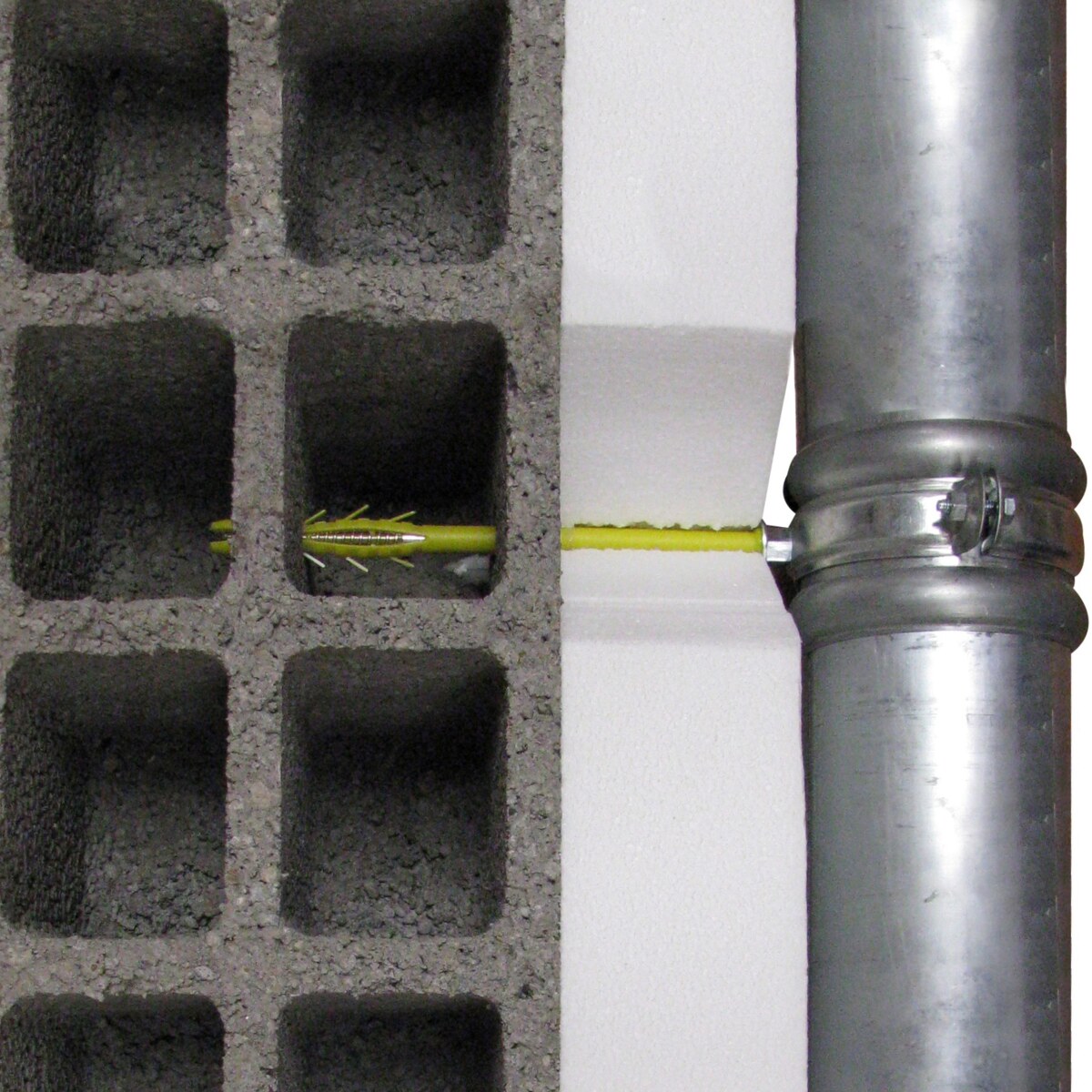

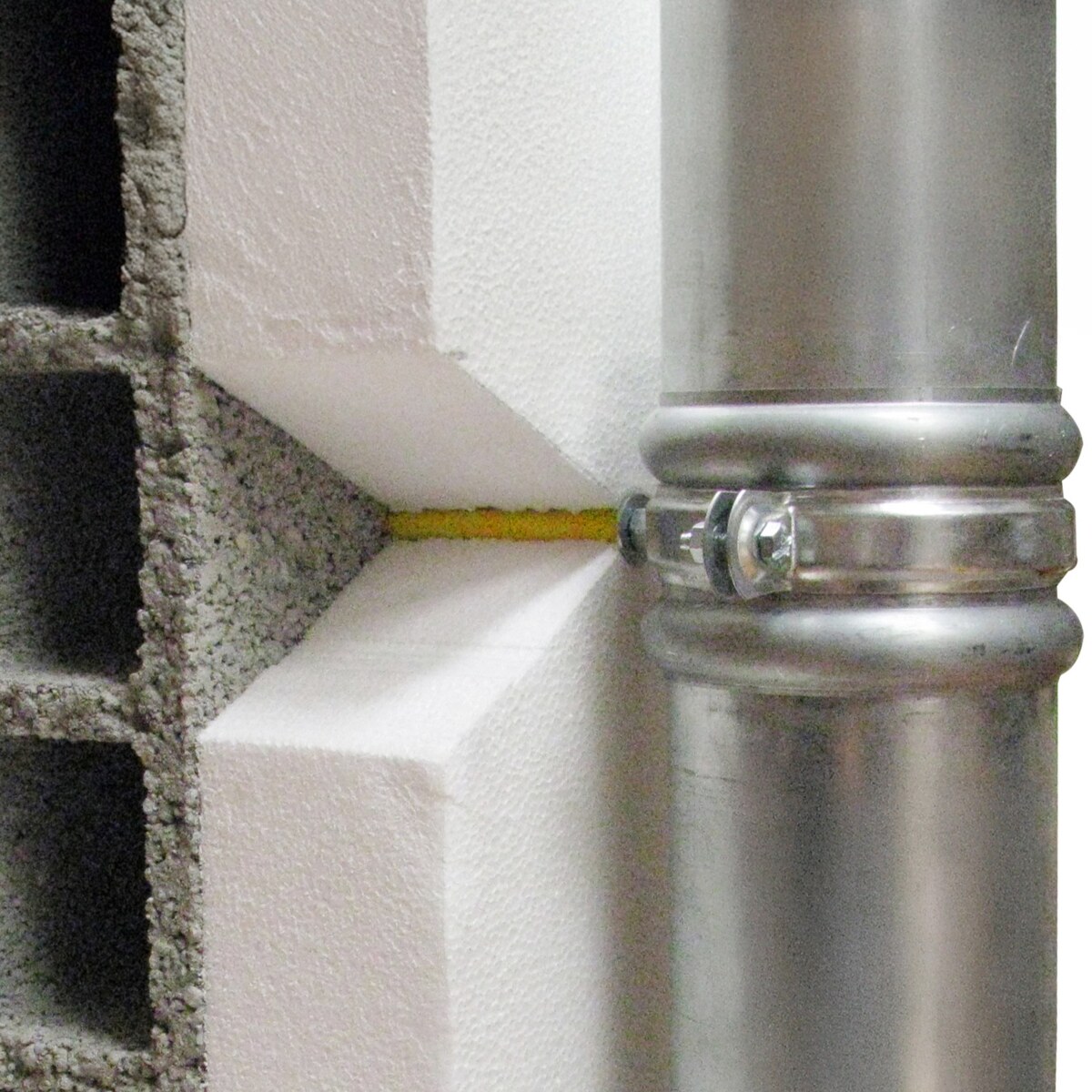

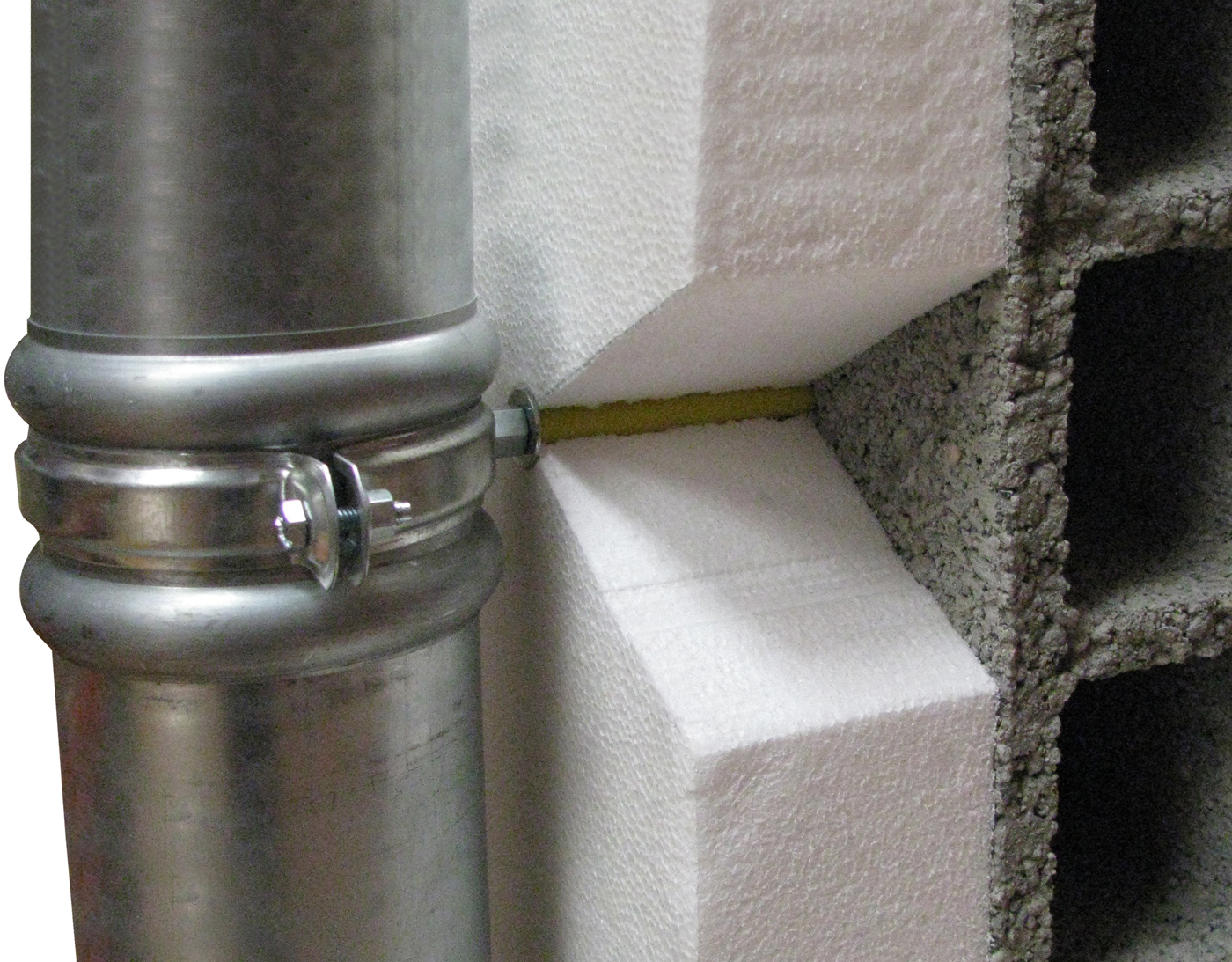

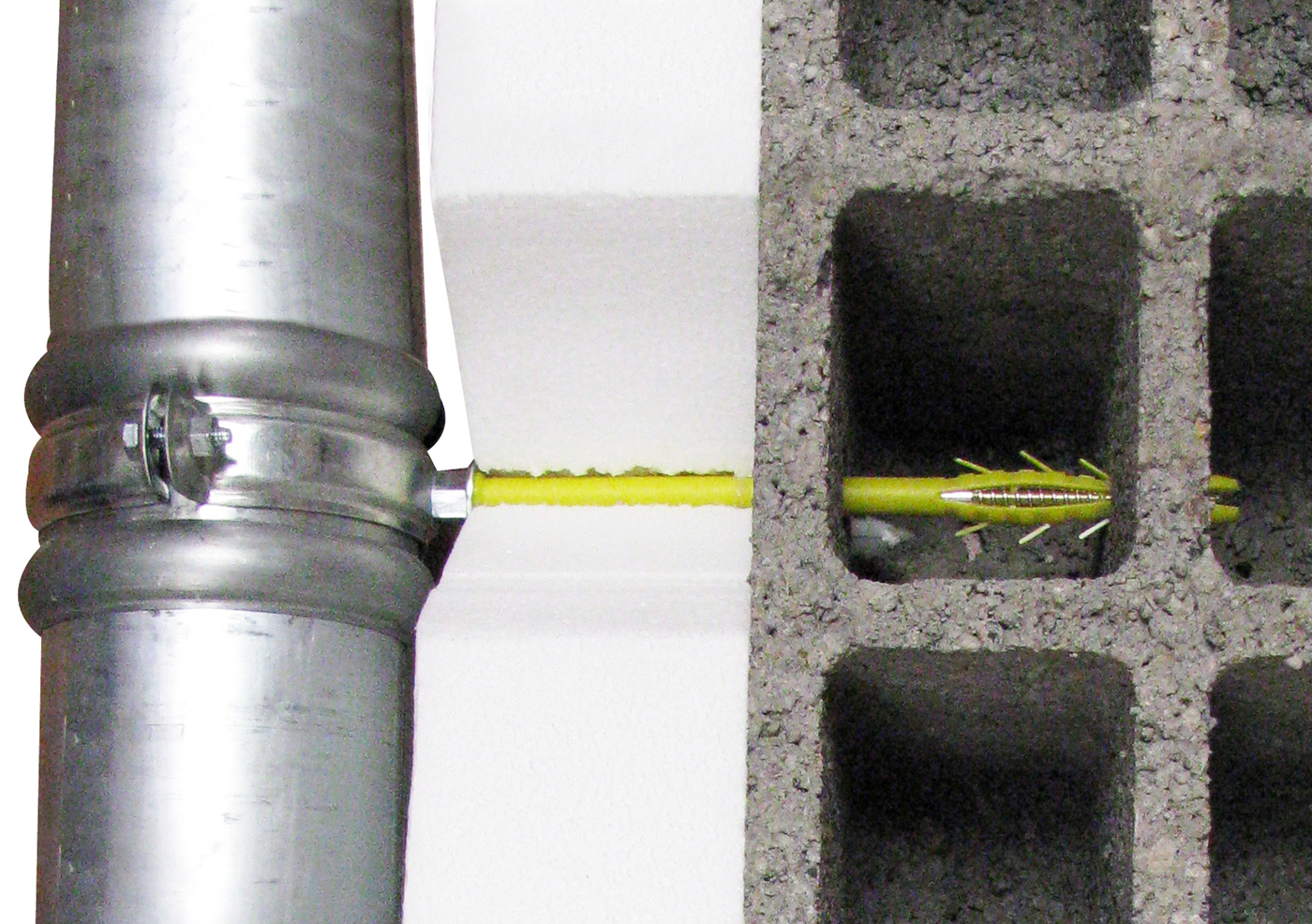

- Fixation de descente d'eaux pluviales pour tous matériaux avec ou sans isolation par l'extérieur.

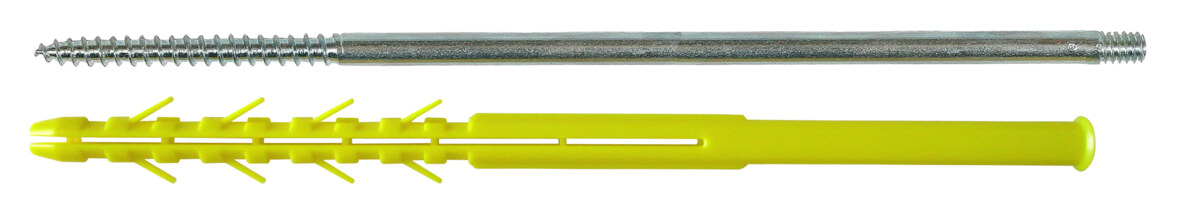

- Fixation de descente d'eaux pluviales : cheville Ø10, Vis double filet Ø7 filetage M7 ou M8.

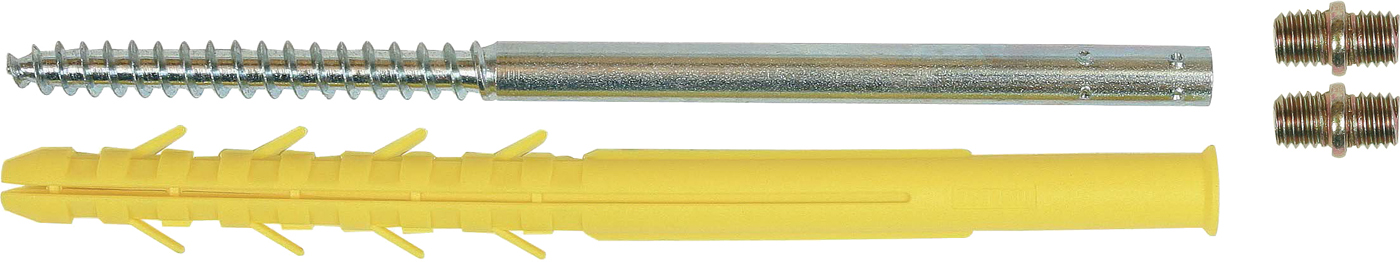

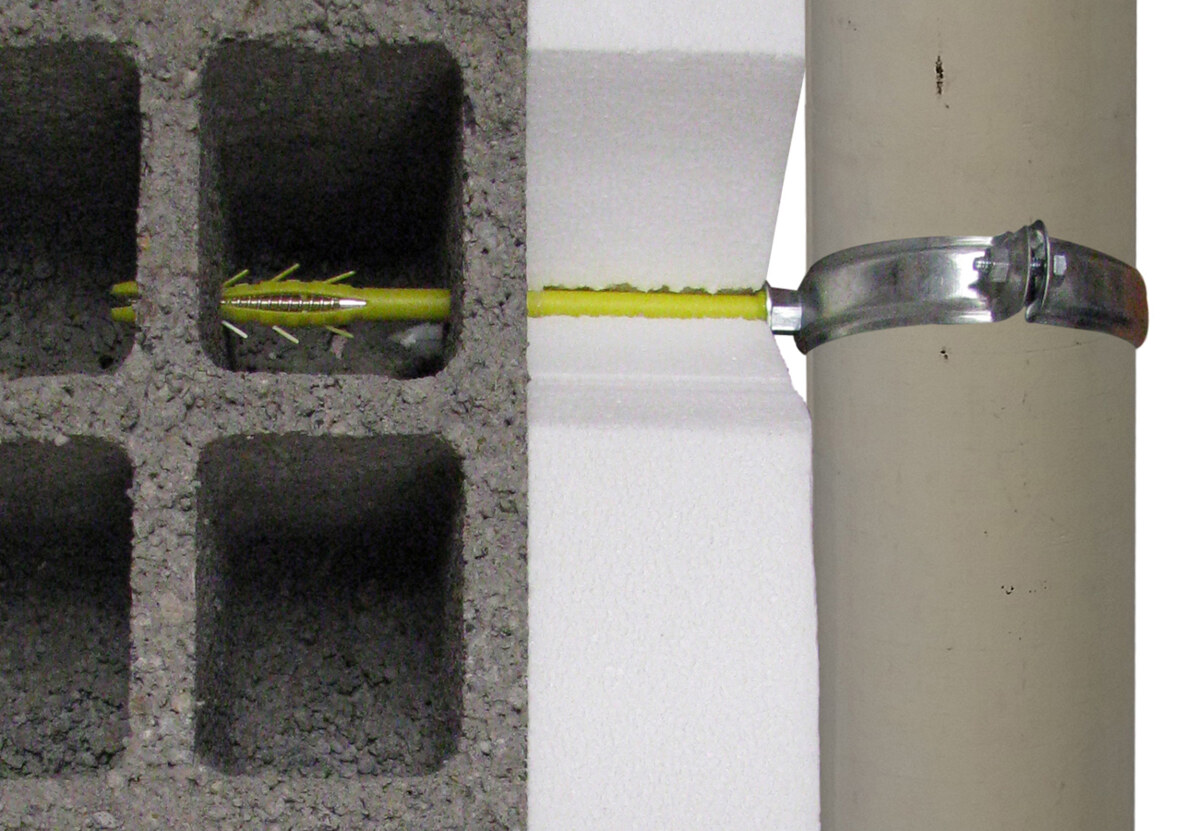

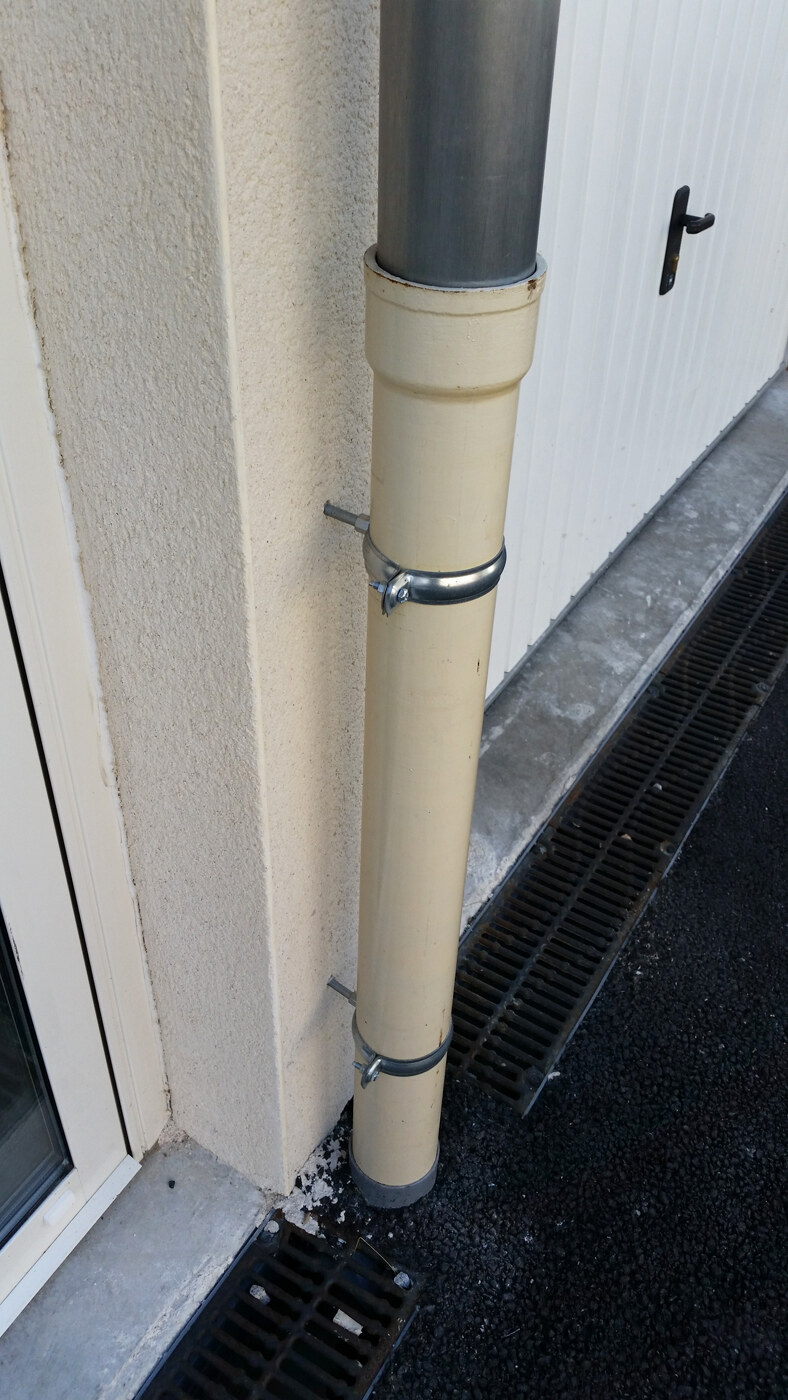

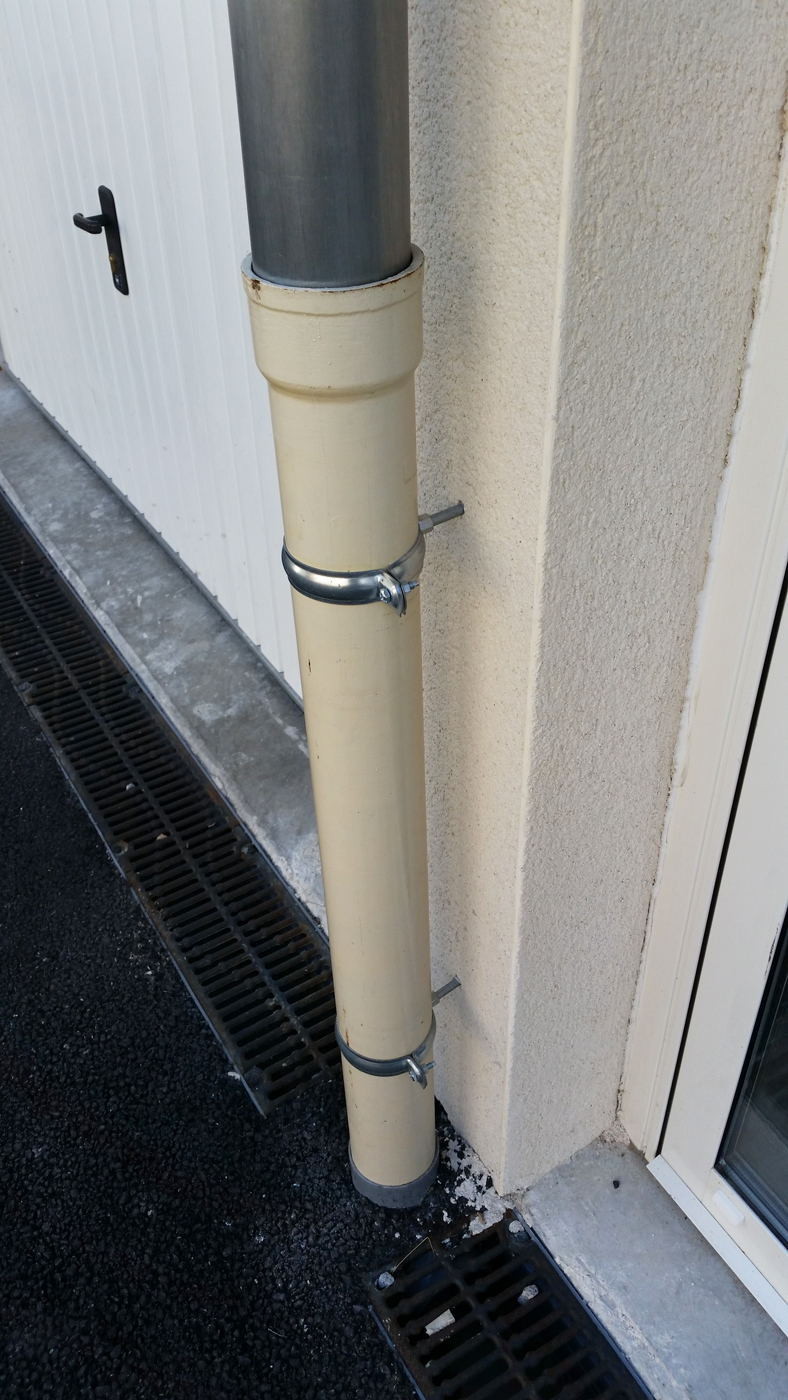

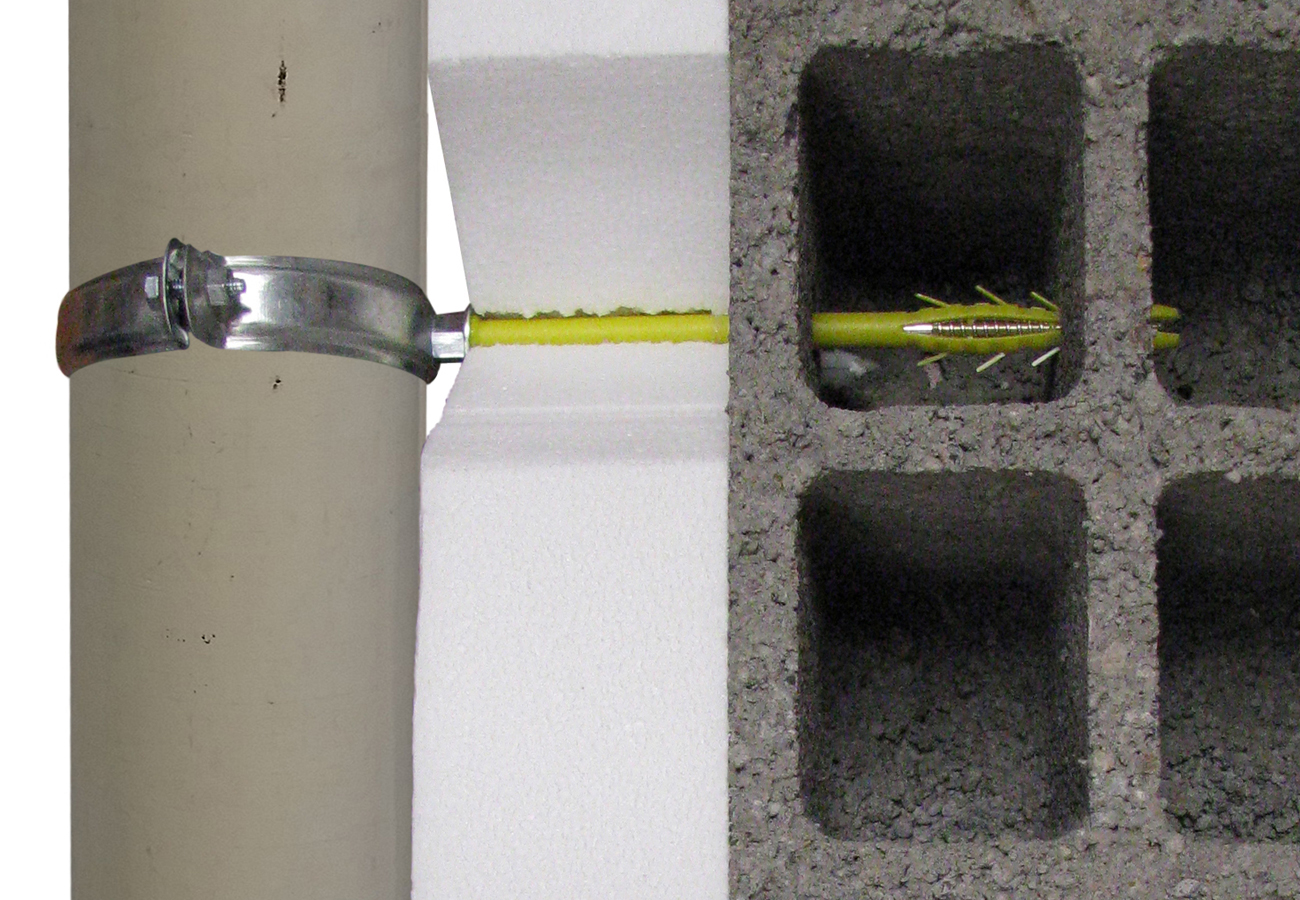

- Fixation de dauphins : cheville Ø12, Vis double filet Ø10 taraudage M8, raccord M8/M7, raccord M8/M8.
- Clé fournie.
Les + du produit
- Facile et rapide.
- Robuste.
- Tous matériaux et idéal pour les matériaux creux.
- Peu de ponts thermiques (PV CSTB).
- Fabrication Française.
- Dans les matériaux creux, expansions sur plusieurs alvéoles du support.
- Cheville 100% nylon polyamide 6.
- Ailettes anti-rotation.
Béton
Parpaing Plein/pierre
Brique pleine
Parpaing
Brique creuse
Béton cellulaire
Les Agréments
PV CSTB - coefficient de transmission thermique
Béton
Parpaing Plein/pierre
Brique pleine
Parpaing
Brique creuse
Béton cellulaire
PV CSTB - coefficient de transmission thermique
Les variantes du produit
|
Désignation 26 variantes |
Condt | Filet | Longueur | Surcondt | Référence |
|---|---|---|---|---|---|
|
PATTE A VIS LONGUE M7 X 170 CHEV.10 X 160 Sachet de 10
|
Sachet de 10 | M7 | 160 mm | 5 sachets |
A133110
|
|
PATTE A VIS LONGUE M7 X 210 CHEV.10 X 200 Sachet de 10
|
Sachet de 10 | M7 | 200 mm | 5 sachets |
A133120
|
|
PATTE A VIS LONGUE M7 X 250 CHEV.10 X 240 Sachet de 10
|
Sachet de 10 | M7 | 240 mm | 5 sachets |
A133130
|
|
PATTE A VIS LONGUE M7 X 290 CHEV.10 X 280 Sachet de 10
|
Sachet de 10 | M7 | 280 mm | 5 sachets |
A133140
|
|
PATTE A VIS LONGUE M7 X 350 CHEV.10 X 340 Sachet de 10
|
Sachet de 10 | M7 | 340 mm | 5 sachets |
A133150
|
|
* PATTE A VIS LONGUE M8 X 170 CHEV.10 X 160 Sachet de 10 x
|
Sachet de 10 | M8 | 160 mm | 5 sachets |
A133160
|
|
PATTE A VIS LONGUE M8 X 210 CHEV.10 X 200 Sachet de 10
|
Sachet de 10 | M8 | 200 mm | 5 sachets |
A133170
|
|
PATTE A VIS LONGUE M8 X 250 CHEV.10 X 240 Sachet de 10
|
Sachet de 10 | M8 | 240 mm | 5 sachets |
A133180
|
|
PATTE A VIS LONGUE M8 X 290 CHEV.10 X 280 Sachet de 10
|
Sachet de 10 | M8 | 280 mm | 5 sachets |
A133190
|
|
PATTE A VIS LONGUE M8 X 350 CHEV.10 X 340 Sachet de 10
|
Sachet de 10 | M8 | 340 mm | 5 sachets |
A133195
|
|
PATTE A VIS LONGUE M7 X 90 CHEV.10 X 80 Bte de 25
|
Boîte de 25 | M7 | 80 mm | Aucun |
A140000
|
|
PATTE A VIS LONGUE M7 X 130 CHEV.10 X 120 Bte de 25
|
Boîte de 25 | M7 | 120 mm | Aucun |
A140010
|
|
PATTE A VIS LONGUE M7 X 170 CHEV.10 X 160 Bte de 25
|
Boîte de 25 | M7 | 160 mm | Aucun |
A140020
|
|
PATTE A VIS LONGUE M7 X 210 CHEV.10 X 200 Bte de 25
|
Boîte de 25 | M7 | 200 mm | Aucun |
A140030
|
|
PATTE A VIS LONGUE M7 X 250 CHEV.10 X 240 Bte de 15
|
Boîte de 15 | M7 | 240 mm | Aucun |
A140032
|
Les informations techniques - Données de mise en oeuvre
 |
||||||||
|---|---|---|---|---|---|---|---|---|
| Matériaux pleins | Matériaux creux | |||||||
| Ø Cheville | L | td | Perçage | tfix | hef | Perçage | tfix | hef |
| Fixation de descente d'eaux pluviales Ø10 + vis Ø7 |
80 mm | 90 mm | Ø11 | 3 mm | 80 mm | - | - | - |
| 120 mm | 130 mm | Ø11 | 40 mm | 80 mm | - | - | - | |
| 160 mm | 170 mm | Ø11 | 80 mm | 80 mm | Ø10 | 30 mm | 130 mm | |
| 200 mm | 210 mm | Ø11 | 120 mm | 80 mm | Ø10 | 70 mm | 130 mm | |
| 240 mm | 250 mm | Ø11 | 160 mm | 80 mm | Ø10 | 110 mm | 130 mm | |
| 280 mm | 290 mm | Ø11 | 200 mm | 80 mm | Ø10 | 150 mm | 130 mm | |
| 340 mm | 350 mm | Ø11 | 260 mm | 80 mm | Ø10 | 210 mm | 130 mm | |
| Fixation de dauphins Ø12 + vis Ø10 |
240 mm | 250 mm | Ø13 | 160 mm | 80 mm | Ø12 | 110 mm | 130 mm |
| 300 mm | 310 mm | Ø13 | 220 mm | 80 mm | Ø12 | 170 mm | 130 mm | |
