FIXATION SUPPORT CLIM ITE
Fixation de support de clim ISO
Pour l'ITE
Description
- Fixation de support de climatisation pour l'isolation thermique par l'extérieur.
- Cheville 100% nylon polyamide 6.

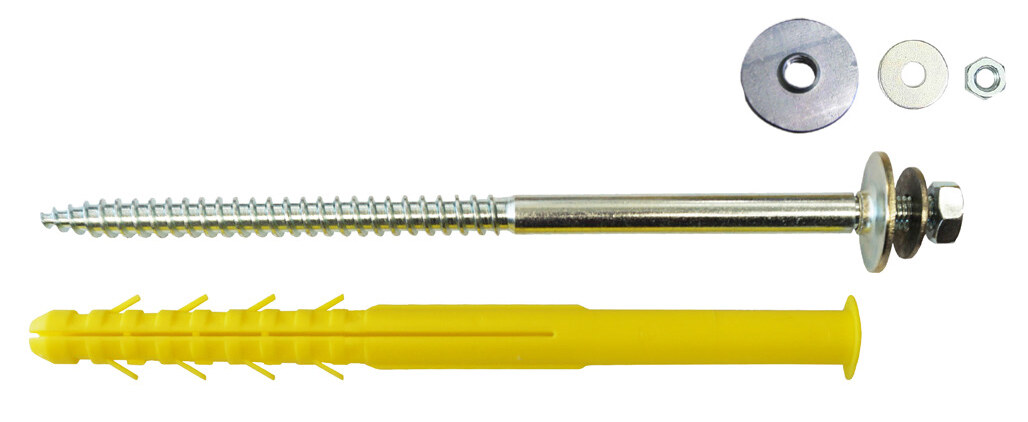

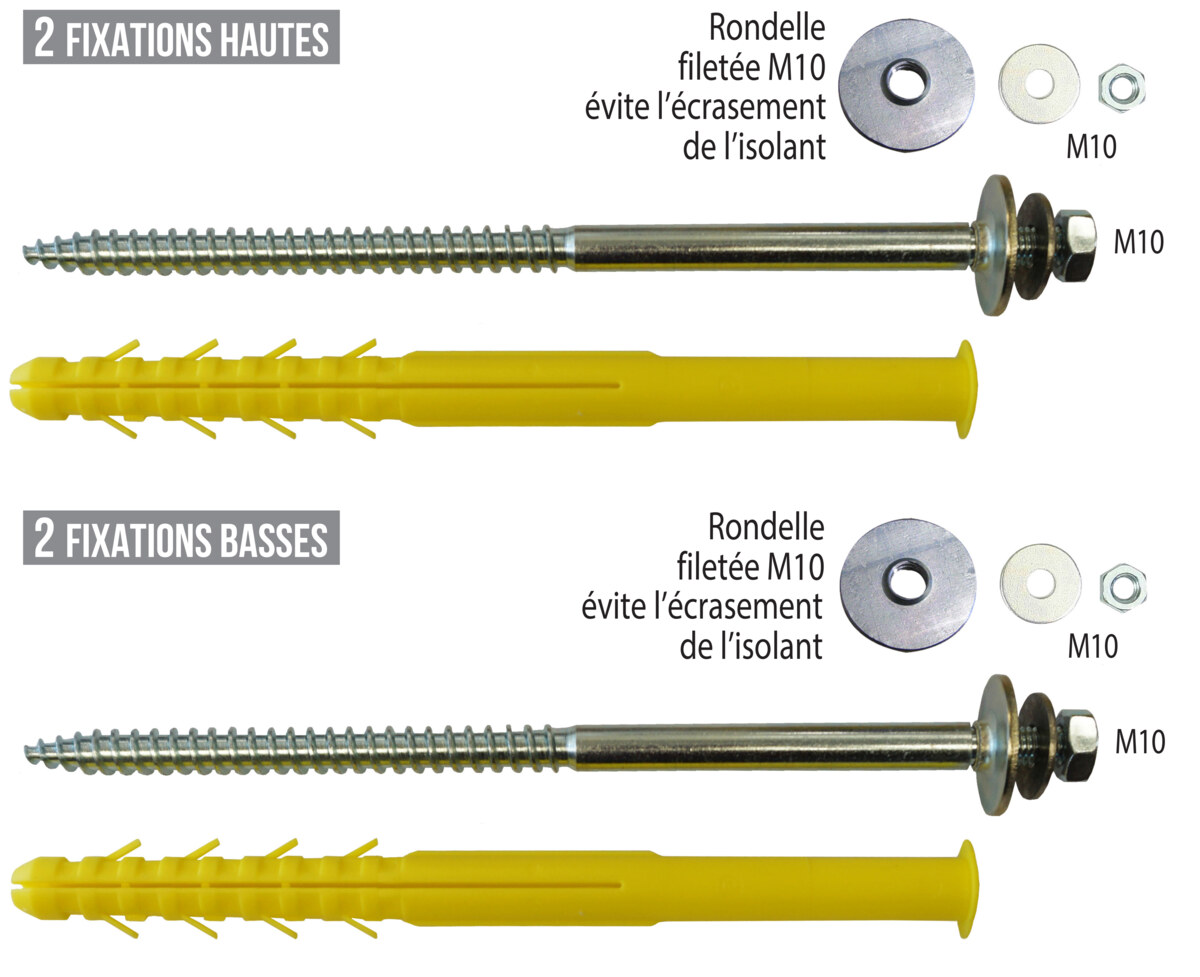

- Fixation HAUTE (x 2) : vis double filet filetée M10 x 30 mm + cheville longue + rondelle filetée M10 (évite l’écrasement de l’isolant au serrage) + rondelle M10 + écrou M10 + 1 écrou pour faire contre-écrou.
- Fixation BASSE (x 2) : vis double filet filetée M10 x 30 mm + cheville longue + rondelle filetée M10 (évite l’écrasement de l’isolant au serrage) + rondelle M10 + écrou M10 + 1 écrou pour faire contre-écrou.
Les + du produit
- La rondelle filetée et la rondelle d'appui empêchent l'écrasement de l'isolant.
- Facile et rapide.
- Robuste.
- Tous matériaux et idéal pour les matériaux creux.

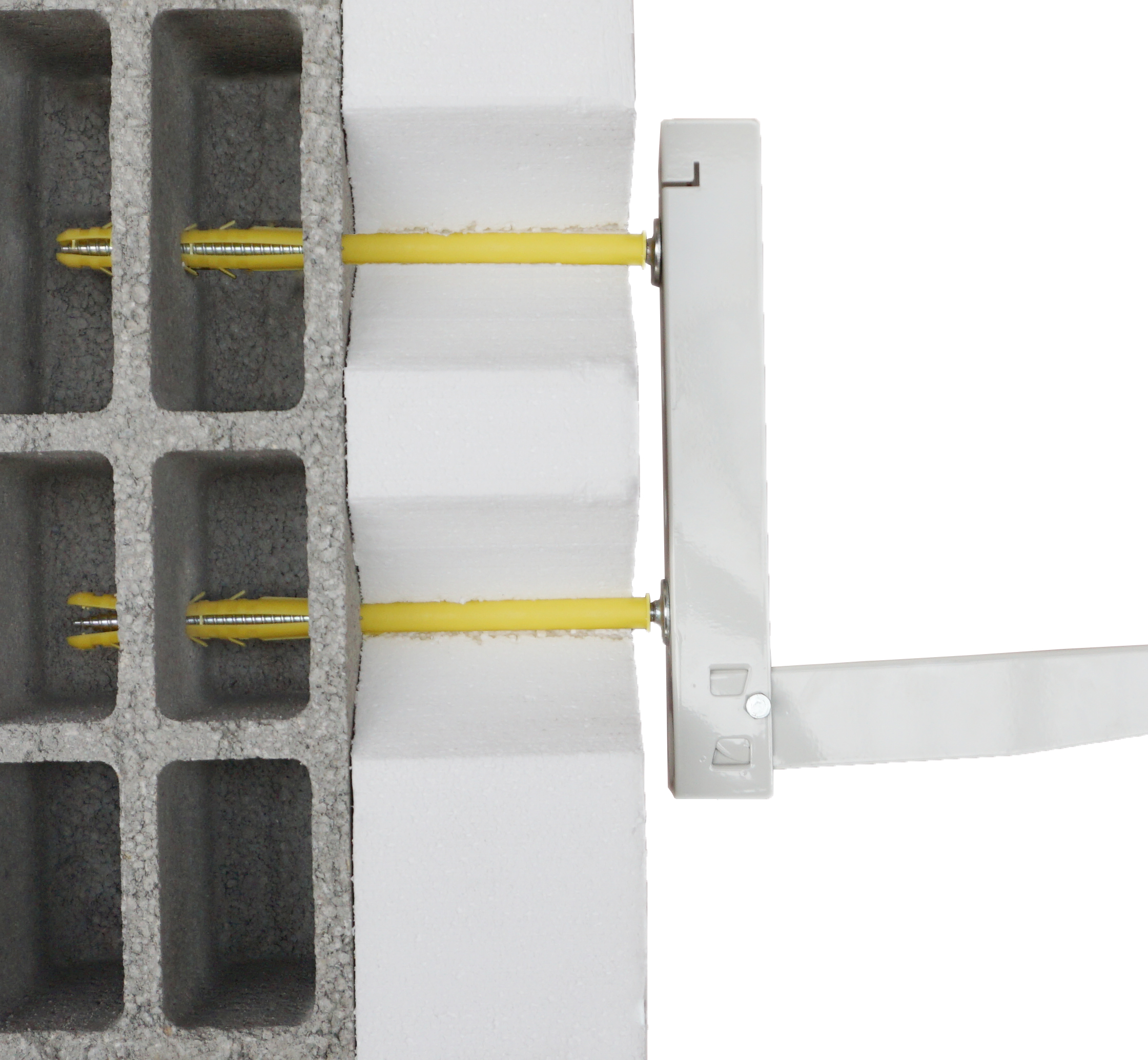

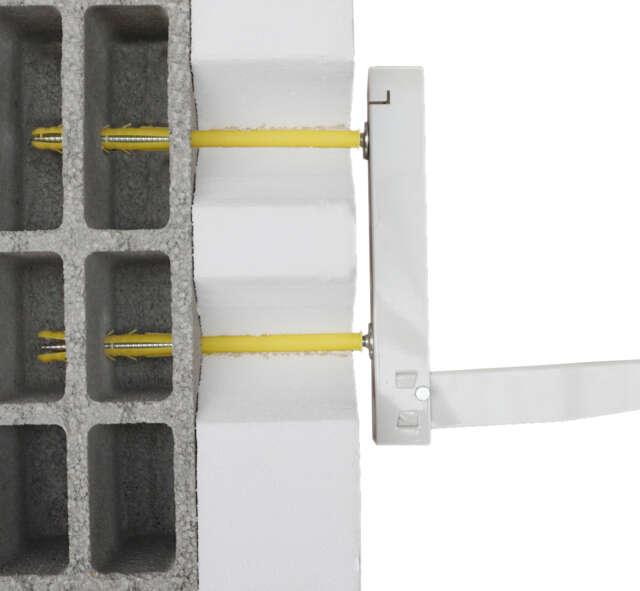

- Dans les matériaux creux, expansions sur plusieurs alvéoles du support.
- Ailettes anti-rotation.
- Fabrication Française.
Béton
Parpaing Plein/pierre
Brique pleine
Parpaing
Brique creuse
Les Agréments
CSTB - PV coefficient de transmission thermique.
Béton
Parpaing Plein/pierre
Brique pleine
Parpaing
Brique creuse
CSTB - PV coefficient de transmission thermique.
Les variantes du produit
|
Désignation 3 variantes |
Condt | Finition | Longueur | Surcondt | Référence |
|---|---|---|---|---|---|
|
FIXATION SUPPORT DE CLIM 16 X 240 Sachet de 4
|
Sachet de 4 | Acier | 240 mm | 5 sachets |
A150320
|
|
FIXATION SUPPORT DE CLIM 18 X 300 Sachet de 4
|
Sachet de 4 | Acier | 300 mm | 5 sachets |
A150330
|
|
FIXATION SUPPORT DE CLIM 16 X 240 INOX A2 Sach. de 4
|
Sachet de 4 | Inox A2 | 240 mm | 5 sachets |
A150322
|
Les informations techniques - Données de mise en oeuvre
| Ø Cheville | Longueur cheville |
Perçage | Isolation mini-maxi | ||
|---|---|---|---|---|---|
| Creux | Plein | Creux | Plein | ||
| Ø16 + vis Ø12 | 240 mm | Ø16 | Ø17 | 80-110 mm | 130-160 mm |
| Ø18 + vis Ø14 | 300 mm | Ø18 | Ø19 | 120-170 mm | 170-220 mm |
Documentation technique
Fixation de support de clim ISO - fixation-de-support-de-clim-iso-documentation
Fixation de support de clim ISO - cstb-etudes-de-ponts-thermiques-fixation-de-support-de-climatisation-iso
