Fixation pour accessoire ISO
Fixation d'accessoires pour l'ITE
Description
- Fixation d'accessoires pour l'isolation par l'extérieur.
- Cheville Ø 10 + vis double filet Ø7 - M8.

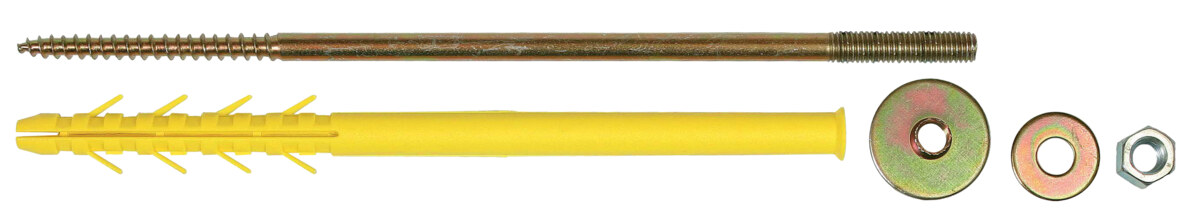

- Contenu : 2 chevilles, 2 vis double filet, 2 rondelles filetées, 2 rondelles et 2 écrous.
Les + du produit
- La rondelle filetée empêche l'écrasement de l'isolant.
- Empreinte héxagonale sur la vis double filet pour faciliter la pose.
- Facile et rapide.
- Robuste.
- Tous matériaux et idéal pour les matériaux creux.
- Fabrication Française.

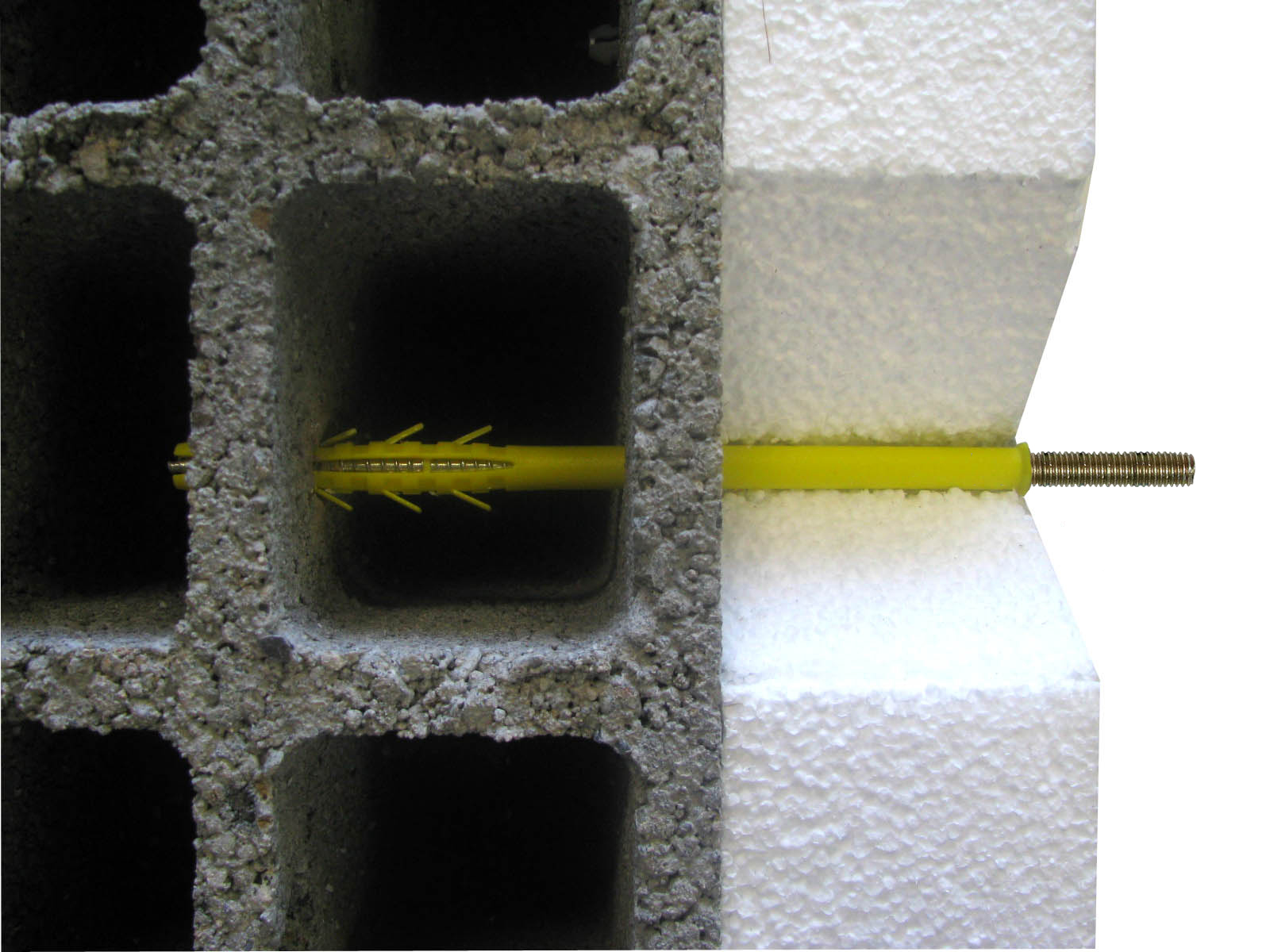

- Dans les matériaux creux, expansions sur plusieurs alvéoles du support.
- Cheville 100% nylon polyamide 6.
- Ailettes anti-rotation.
Béton
Parpaing Plein/pierre
Brique pleine
Parpaing
Brique creuse
Béton cellulaire
Les Agréments
CSTB - PV coefficient de transmission thermique.
Béton
Parpaing Plein/pierre
Brique pleine
Parpaing
Brique creuse
Béton cellulaire
CSTB - PV coefficient de transmission thermique.
Les variantes du produit
|
Désignation 4 variantes |
Condt | Longueur | Surcondt | Référence |
|---|---|---|---|---|
|
*CHEV. POUR ACCESSOIRES ITE 10 X 160 M8 Sachet de 2 x
|
Sachet de 2 | 160 mm | 5 sachets |
A140130
|
|
CHEV. POUR ACCESSOIRES ITE 10 X 200 M8 Sachet de 2
|
Sachet de 2 | 200 mm | 5 sachets |
A140135
|
|
CHEV. POUR ACCESSOIRES ITE 10 X 240 M8 Sachet de 2
|
Sachet de 2 | 240 mm | 5 sachets |
A140140
|
|
CHEV. POUR ACCESSOIRES ITE 10 X 280 M8 Sachet de 2
|
Sachet de 2 | 280 mm | 5 sachets |
A140145
|
Les informations techniques - Données de mise en oeuvre
| Ø Cheville | Longueur cheville |
Perçage | Isolation mini-maxi | ||
|---|---|---|---|---|---|
| Creux | Plein | Creux | Plein | ||
| Ø10 + vis Ø7 | 160 mm | Ø10 | Ø11 | 10-30 mm | 10-80 mm |
| 200 mm | Ø10 | Ø11 | 40-70 mm | 90-120 mm | |
| 240 mm | Ø10 | Ø11 | 80-110 mm | 130-160 mm | |
| 280 mm | Ø10 | Ø11 | 120-150 mm | 170-200 mm | |
