Steel self-tapping screw with countersunk head

Steel self-tapping screw with countersunk head

Description

  • Case-hardened, galvanised steel.
  • Countersunk head.
  • Philips drive.
  • ISO 15481 DIN7504 O.

Product advantages

  • Quick, easy and economical.
  • No drilling required.
  • No threading.
  • Excellent boring.

Application

  • Mounting steel and stainless-steel sheeting.
Métal Métal
View all variants Technical Informations Download technical sheet

Product variants

Designation
28 variants 		Condt Diamètre Longueur Surcondt Reference
VIS AUTOPERCEUSE TF PH 3.5 X 9.5 ZG Bte de 500
 Boîte de 500 3,5 mm 9,5 mm Aucun
A540152
VIS AUTOPERCEUSE TF PH 3.5 X 13 ZG Bte de 500
 Boîte de 500 3,5 mm 13 mm Aucun
A540154
VIS AUTOPERCEUSE TF PH 3.5 X 16 ZG Bte de 500
 Boîte de 500 3,5 mm 16 mm Aucun
A540156
VIS AUTOPERCEUSE TF PH 3.9 X 16 ZG Bte de 500
 Boîte de 500 3,9 mm 16 mm Aucun
A540230
VIS AUTOPERCEUSE TF PH 3.9 X 19 ZG Bte de 500
 Boîte de 500 3,9 mm 19 mm Aucun
A540232
VIS AUTOPERCEUSE TF PH 3.9 X 25 ZG Bte de 500
 Boîte de 500 3,9 mm 25 mm Aucun
A540236
VIS AUTOPERCEUSE TF PH 3.9 X 32 ZG Bte de 500
 Boîte de 500 3,9 mm 32 mm Aucun
A540238
VIS AUTOPERCEUSE TF PH 3.9 X 38 ZG Bte de 500
 Boîte de 500 3,9 mm 38 mm Aucun
A540240
VIS AUTOPERCEUSE TF PH 4.2 X 16 ZG Bte de 500
 Boîte de 500 4,2 mm 16 mm Aucun
A540246
VIS AUTOPERCEUSE TF PH 4.2 X 19 ZG Bte de 500
 Boîte de 500 4,2 mm 19 mm Aucun
A540248
VIS AUTOPERCEUSE TF PH 4.2 X 25 ZG Bte de 250
 Boîte de 250 4,2 mm 25 mm Aucun
A540252
VIS AUTOPERCEUSE TF PH 4.2 X 32 ZG Bte de 250
 Boîte de 250 4,2 mm 32 mm Aucun
A540254
VIS AUTOPERCEUSE TF PH 4.2 X 38 ZG Bte de 250
 Boîte de 250 4,2 mm 38 mm Aucun
A540256
VIS AUTOPERCEUSE TF PH 4.8 X 19 ZG Bte de 250
 Boîte de 250 4,8 mm 19 mm Aucun
A540266
VIS AUTOPERCEUSE TF PH 4.8 X 25 ZG Bte de 250
 Boîte de 250 4,8 mm 25 mm Aucun
A540270

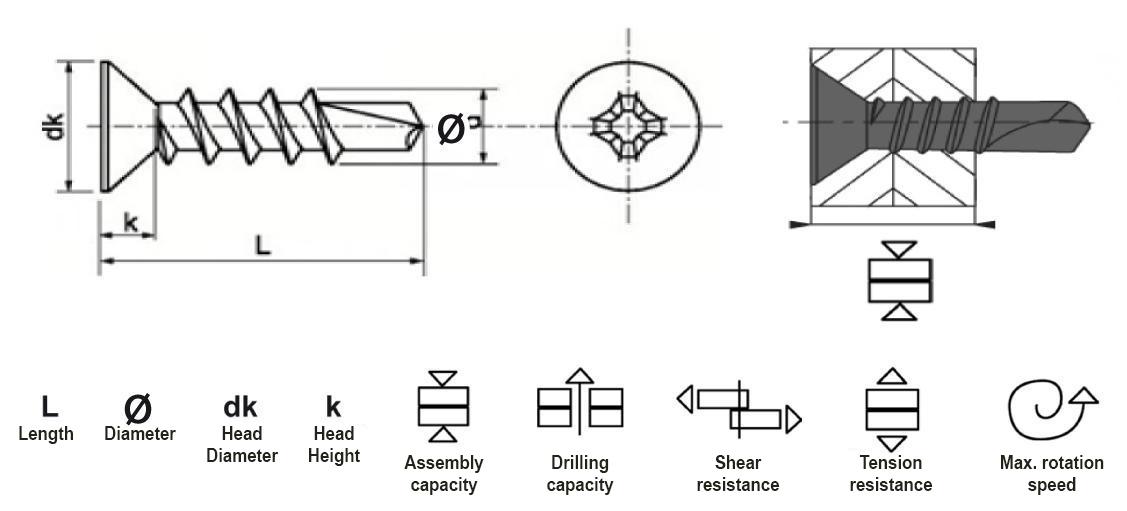

Technical informations - Implementation data

  Ø L Empr. dk k
3,5 x 9,5 3,5 9,5 mm PH 2 6,9 mm 2,6 mm 4 mm 2,5 mm 290 kg 500 kg 2500 tr/min
3,5 x 13 3,5 13 mm PH 2 6,9 mm 2,6 mm 8 mm 2,5 mm 290 kg 500 kg 2500 tr/min
3,5 x 16 3,5 16 mm PH 2 6,9 mm 2,6 mm 11 mm 2,5 mm 290 kg 500 kg 2500 tr/min
3,5 x 19 3,5 19 mm PH 2 6,9 mm 2,6 mm 14 mm 2,5 mm 290 kg 500 kg 2500 tr/min
3,9 x 16 3,9 16 mm PH 2 7,5 mm 2,3 mm 10 mm 2 mm 360 kg 600 kg 2500 tr/min
3,9 x 19 3,9 19 mm PH 2 7,5 mm 2,3 mm 13 mm 2 mm 360 kg 600 kg 2500 tr/min
3,9 x 25 3,9 25 mm PH 2 7,5 mm 2,3 mm 19 mm 2 mm 360 kg 600 kg 2500 tr/min
3,9 x 32 3,9 32 mm PH 2 7,5 mm 2,3 mm 26 mm 2 mm 360 kg 600 kg 2500 tr/min
3,9 x 38 3,9 38 mm PH 2 7,5 mm 2,3 mm 32 mm 2 mm 360 kg 600 kg 2500 tr/min
4,2 x 16 4,2 16 mm PH 2 8,1 mm 2,5 mm 9 mm 3 mm 430 kg 700 kg 2500 tr/min
4,2 x 19 4,2 19 mm PH 2 8,1 mm 2,5 mm 12 mm 3 mm 430 kg 700 kg 2500 tr/min
4,2 x 22 4,2 22 mm PH 2 8,1 mm 2,5 mm 15 mm 3 mm 430 kg 700 kg 2500 tr/min
4,2 x 25 4,2 25 mm PH 2 8,1 mm 2,5 mm 18 mm 3 mm 430 kg 700 kg 2500 tr/min
4,2 x 32 4,2 32 mm PH 2 8,1 mm 2,5 mm 25 mm 3 mm 430 kg 700 kg 2500 tr/min
4,2 x 38 4,2 38 mm PH 2 8,1 mm 2,5 mm 31 mm 3 mm 430 kg 700 kg 2500 tr/min
4,8 x 19 4,8 19 mm PH 2 9,5 mm 3 mm 11 mm 4 mm 620 kg 1000 kg 2000 tr/min
4,8 x 25 4,8 25 mm PH 2 9,5 mm 3 mm 17 mm 4 mm 620 kg 1000 kg 2000 tr/min
4,8 x 32 4,8 32 mm PH 2 9,5 mm 3 mm 24 mm 4 mm 620 kg 1000 kg 2000 tr/min
4,8 x 38 4,8 38 mm PH 2 9,5 mm 3 mm 30 mm 4 mm 620 kg 1000 kg 2000 tr/min
