Steel self-tapping screw with raised head

Steel self-tapping screw with raised head

Description

  • Case-hardened, galvanised steel.
  • Raised head.
  • Philips drive.
  • ISO 15481 DIN7504 N.

Product advantages

  • Quick, easy and economical.
  • No drilling required.
  • No threading.
  • Excellent boring.

Application

  • Mounting steel and stainless-steel sheeting.
Métal Métal
View all variants Technical Informations Download technical sheet

Product variants

Designation
28 variants 		Diamètre Longueur Reference Condt Surcondt
VIS AUTOPERCEUSE TC PH 3.5 X 9.5 ZG Bte de 500
 3,5 mm 9,5 mm
A540010
Boîte de 500 Aucun
VIS AUTOPERCEUSE TC PH 3.5 X 13 ZG Bte de 500
 3,5 mm 13 mm
A540012
Boîte de 500 Aucun
VIS AUTOPERCEUSE TC PH 3.5 X 16 ZG Bte de 500
 3,5 mm 16 mm
A540014
Boîte de 500 Aucun
VIS AUTOPERCEUSE TC PH 3.5 X 19 ZG Bte de 500
 3,5 mm 19 mm
A540016
Boîte de 500 Aucun
VIS AUTOPERCEUSE TC PH 3.5 X 25 ZG Bte de 500
 3,5 mm 25 mm
A540020
Boîte de 500 Aucun
VIS AUTOPERCEUSE TC PH 3.9 X 19 ZG Bte de 500
 3,9 mm 19 mm
A540030
Boîte de 500 Aucun
VIS AUTOPERCEUSE TC PH 3.9 X 25 ZG Bte de 500
 3,9 mm 25 mm
A540034
Boîte de 500 Aucun
VIS AUTOPERCEUSE TC PH 4.2 X 19 ZG Bte de 500
 4,2 mm 19 mm
A540046
Boîte de 500 Aucun
VIS AUTOPERCEUSE TC PH 4.2 X 25 ZG Bte de 500
 4,2 mm 25 mm
A540050
Boîte de 500 Aucun
VIS AUTOPERCEUSE TC PH 4.2 X 38 ZG Bte de 250
 4,2 mm 38 mm
A540054
Boîte de 250 Aucun
VIS AUTOPERCEUSE TC PH 4.8 X 19 ZG Bte de 250
 4,8 mm 19 mm
A540062
Boîte de 250 Aucun
VIS AUTOPERCEUSE TC PH 4.8 X 25 ZG Bte de 250
 4,8 mm 25 mm
A540066
Boîte de 250 Aucun
VIS AUTOPERCEUSE TC PH 4.8 X 32 ZG Bte de 250
 4,8 mm 32 mm
A540068
Boîte de 250 Aucun
VIS AUTOPERCEUSE TC PH 4.8 X 38 ZG Bte de 250
 4,8 mm 38 mm
A540072
Boîte de 250 Aucun
VIS AUTOPERCEUSE TC PH 4.8 X 50 ZG Bte de 250
 4,8 mm 50 mm
A540076
Boîte de 250 Aucun

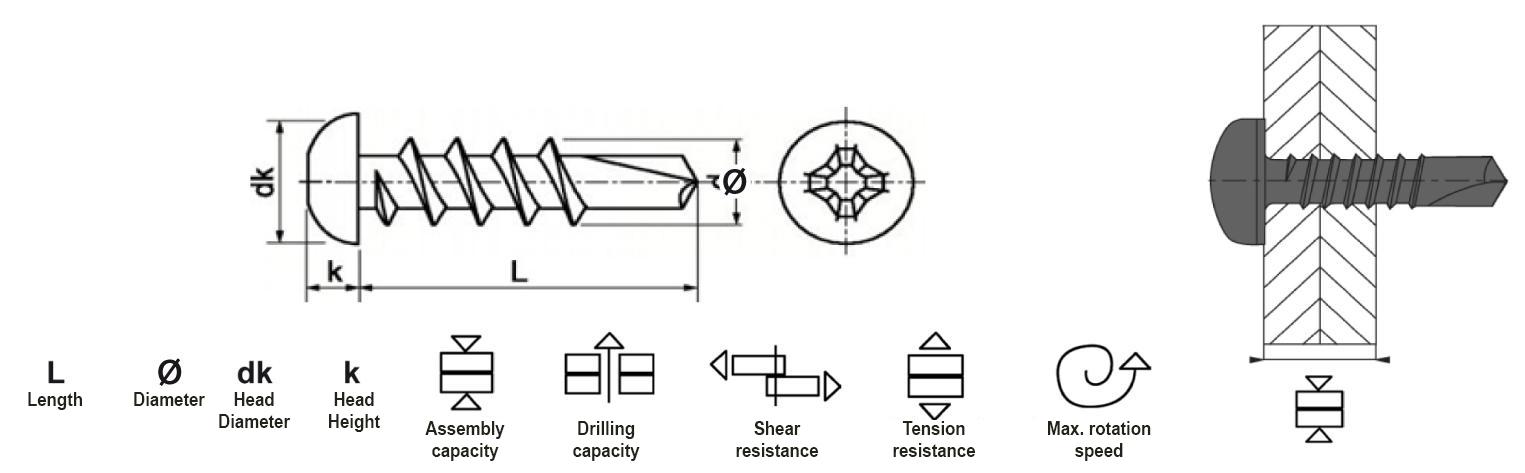

Technical informations - Implementation data

  Ø L Empr. dk k
3,5 x 9,5 3,5 9,5 mm PH 2 6,9 mm 2,6 mm 4 mm 2,5 mm 290 kg 500 kg 2500 tr/min
3,5 x 13 3,5 13 mm PH 2 6,9 mm 2,6 mm 8 mm 2,5 mm 290 kg 500 kg 2500 tr/min
3,5 x 16 3,5 16 mm PH 2 6,9 mm 2,6 mm 11 mm 2,5 mm 290 kg 500 kg 2500 tr/min
3,5 x 19 3,5 19 mm PH 2 6,9 mm 2,6 mm 14 mm 2,5 mm 290 kg 500 kg 2500 tr/min
3,5 x 25 3,5 25 mm PH 2 6,9 mm 2,6 mm 20 mm 2,5 mm 290 kg 500 kg 2500 tr/min
3,5 x 32 3,5 32 mm PH 2 6,9 mm 2,6 mm 27 mm 2,5 mm 290 kg 500 kg 2500 tr/min
3,9 x 19 3,9 19 mm PH 2 7,5 mm 2,8 mm 13 mm 2,8 mm 360 kg 600 kg 2500 tr/min
3,9 x 25 3,9 25 mm PH 2 7,5 mm 2,8 mm 19 mm 2,8 mm 360 kg 600 kg 2500 tr/min
3,9 x 38 3,9 38 mm PH 2 7,5 mm 2,8 mm 32 mm 2,8 mm 360 kg 600 kg 2500 tr/min
4,2 x 19 4,2 19 mm PH 2 8,2 mm 3,05 mm 12 mm 3,5 mm 430 kg 700 kg 2500 tr/min
4,2 x 22 4,2 22 mm PH 2 8,2 mm 3,05 mm 15 mm 3,5 mm 430 kg 700 kg 2500 tr/min
4,2 x 25 4,2 25 mm PH 2 8,2 mm 3,05 mm 18 mm 3,5 mm 430 kg 700 kg 2500 tr/min
4,2 x 38 4,2 38 mm PH 2 8,2 mm 3,05 mm 31 mm 3,5 mm 430 kg 700 kg 2500 tr/min
4,8 x 19 4,8 19 mm PH 2 9,5 mm 3,55 mm 11 mm 4,5 mm 620 kg 1000 kg 2000 tr/min
4,8 x 25 4,8 25 mm PH 2 9,5 mm 3,55 mm 17 mm 4,5 mm 620 kg 1000 kg 2000 tr/min
4,8 x 32 4,8 32 mm PH 2 9,5 mm 3,55 mm 25 mm 4,5 mm 620 kg 1000 kg 2000 tr/min
4,8 x 38 4,8 38 mm PH 2 9,5 mm 3,55 mm 31 mm 4,5 mm 620 kg 1000 kg 2000 tr/min
4,8 x 50 4,8 50 mm PH 2 9,5 mm 3,55 mm 42 mm 4,5 mm 620 kg 1000 kg 2000 tr/min
4,8 x 60 4,8 60 mm PH 2 9,5 mm 3,55 mm 52 mm 4,5 mm 620 kg 1000 kg 2000 tr/min
4,8 x 70 4,8 70 mm PH 2 9,5 mm 3,55 mm 62 mm 4,5 mm 620 kg 1000 kg 2000 tr/min
