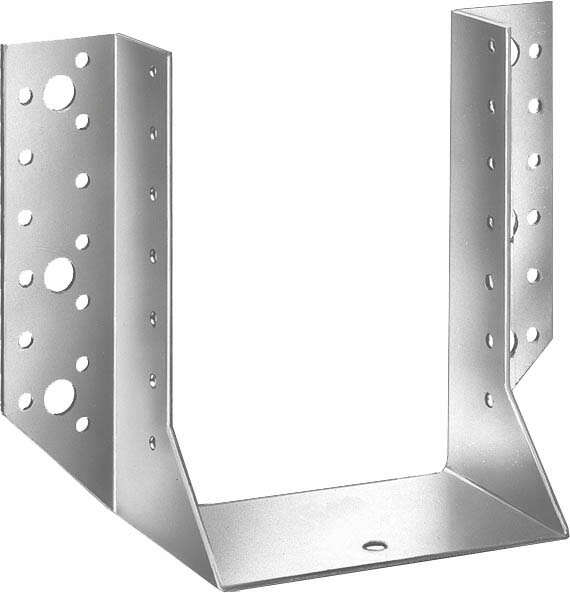

Joist hanger with outer wings

Description

Galvanised steel S250GD+Z275 in accordance with NF EN 10346.
Depth of underside: 80 mm.

Application

SUBSTRATES:

Supporting member: solid wood, composite wood, glued laminated timber, concrete, hollow masonry.
Supported member: solid wood, composite wood, glued laminated timber, concrete, hollow masonry.

APPLICATIONS:

beams, purlins, joists, rafter blocking, reinforcing connections etc.

Béton

Parpaing Plein/pierre

Brique pleine

Béton cellulaire

Parpaing

Brique creuse

Bois

Approvals

ETA 08/0264

Béton

Parpaing Plein/pierre

Brique pleine

Béton cellulaire

Parpaing

Brique creuse

Bois

ETA 08/0264

View all variants Download technical sheet

Product variants

Designation 46 variants	Condt	Epaisseur	Finition	Hauteur	Largeur	Reference

SABOT À AILES EXTERIEURES 32 X 114 X 2 Bte de 50	Boîte de 50	2 mm	Acier	114 mm	32 mm	A470060
SABOT À AILES EXTERIEURES 38 X 111 X 2 Bte de 50	Boîte de 50	2 mm	Acier	111 mm	38 mm	A470080
SABOT À AILES EXTERIEURES 40 X 110 X 2 Bte de 50	Boîte de 50	2 mm	Acier	110 mm	40 mm	A470100
SABOT À AILES EXTERIEURES 40 X 140 X 2 Bte de 50	Boîte de 50	2 mm	Acier	140 mm	40 mm	A470105
SABOT À AILES EXTERIEURES 45 X 108 X 2 Bte de 50	Boîte de 50	2 mm	Acier	108 mm	45 mm	A470120
SABOT À AILES EXTERIEURES 45 X 138 X 2 Bte de 50	Boîte de 50	2 mm	Acier	138 mm	45 mm	A470140
SABOT À AILES EXTERIEURES 50 X 70 X 2 Bte de 50	Boîte de 50	2 mm	Acier	70 mm	50 mm	A470150
SABOT À AILES EXTERIEURES 51 X 135 X 2 Bte de 50	Boîte de 50	2 mm	Acier	135 mm	51 mm	A470160
SABOT À AILES EXTERIEURES 60 X 80 X 2 Bte de 50	Boîte de 50	2 mm	Acier	80 mm	60 mm	A470165
SABOT À AILES EXTERIEURES 60 X 100 X 2 Bte de 50	Boîte de 50	2 mm	Acier	100 mm	60 mm	A470168
SABOT À AILES EXTERIEURES 60 X 130 X 2 Bte de 50	Boîte de 50	2 mm	Acier	130 mm	60 mm	A470170
SABOT À AILES EXTERIEURES 60 X 160 X 2 Bte de 50	Boîte de 50	2 mm	Acier	160 mm	60 mm	A470172
SABOT À AILES EXTERIEURES 64 X 98 X 2 Bte de 50	Boîte de 50	2 mm	Acier	98 mm	64 mm	A470180
SABOT À AILES EXTERIEURES 64 X 128 X 2 Bte de 50	Boîte de 50	2 mm	Acier	128 mm	64 mm	A470200
SABOT À AILES EXTERIEURES 70 X 85 X 2 Bte de 50	Boîte de 50	2 mm	Acier	85 mm	70 mm	A470206
SABOT À AILES EXTERIEURES 70 X 125 X 2 Bte de 50	Boîte de 50	2 mm	Acier	125 mm	70 mm	A470210
SABOT À AILES EXTERIEURES 70 X 155 X 2 Bte de 50	Boîte de 50	2 mm	Acier	155 mm	70 mm	A470220
SABOT À AILES EXTERIEURES 76 X 152 X 2 Bte de 50	Boîte de 50	2 mm	Acier	152 mm	76 mm	A470240
SABOT À AILES EXTERIEURES 80 X 100 X 2 Bte de 50	Boîte de 50	2 mm	Acier	100 mm	80 mm	A470247
SABOT À AILES EXTERIEURES 80 X 120 X 2 Bte de 50	Boîte de 50	2 mm	Acier	120 mm	80 mm	A470250
SABOT À AILES EXTERIEURES 80 X 150 X 2 Bte de 50	Boîte de 50	2 mm	Acier	150 mm	80 mm	A470260
SABOT À AILES EXTERIEURES 80 X 180 X 2 Bte de 25	Boîte de 25	2 mm	Acier	180 mm	80 mm	A470280
SABOT À AILES EXTERIEURES 100 X 140 X 2 Bte de 50	Boîte de 50	2 mm	Acier	140 mm	100 mm	A470300
SABOT À AILES EXTERIEURES 100 X 170 X 2 Bte de 25	Boîte de 25	2 mm	Acier	170 mm	100 mm	A470320
SABOT À AILES EXTERIEURES 100 X 200 X 2 Bte de 25	Boîte de 25	2 mm	Acier	200 mm	100 mm	A470340
SABOT À AILES EXTERIEURES 120 X 160 X 2 Bte de 25	Boîte de 25	2 mm	Acier	160 mm	120 mm	A470350
SABOT À AILES EXTERIEURES 120 X 190 X 2 Bte de 25	Boîte de 25	2 mm	Acier	190 mm	120 mm	A470360
SABOT À AILES EXTERIEURES 140 X 180 X 2 Bte de 25	Boîte de 25	2 mm	Acier	180 mm	140 mm	A470380
SABOT À AILES EXTERIEURES 140 X 200 X 2.5 Bte de 20	Boîte de 20	2,5 mm	Acier	200 mm	140 mm	A470382
SABOT À AILES EXTERIEURES 36 X 142 X 2 Bte de 50	Boîte de 50	2 mm	Acier	142 mm	36 mm	A470075
SABOT À AILES EXTERIEURES 51 X 105 X 2 Bte de 50	Boîte de 50	2 mm	Acier	105 mm	51 mm	A470158
SABOT À AILES EXTERIEURES 60 X 100 X 2 INOX A4 Bte de 50	Boîte de 50	2 mm	Inox A4	100 mm	60 mm	A470169
SABOT À AILES EXTERIEURES 64 X 68 X 2 Bte de 50	Boîte de 50	2 mm	Acier	68 mm	64 mm	A470179
SABOT À AILES EXTERIEURES 76 X 122 X 2 Bte de 50	Boîte de 50	2 mm	Acier	122 mm	76 mm	A470235
SABOT À AILES EXTERIEURES 76 X 182 X 2 Bte de 25	Boîte de 25	2 mm	Acier	182 mm	76 mm	A470245
SABOT À AILES EXTERIEURES 120 X 240 X 2.5 Bte de 20	Boîte de 20	2,5 mm	Acier	240 mm	120 mm	A470362
SABOT À AILES EXTERIEURES 140 X 260 X 2.5 Bte de 20	Boîte de 20	2,5 mm	Acier	260 mm	140 mm	A470385
SABOT À AILES EXTERIEURES 160 X 280 X 2.5 Bte de 15	Boîte de 15	2,5 mm	Acier	280 mm	160 mm	A470390
SABOT À AILES EXTERIEURES 150 X 205 X 2.5 Bte de 20	Boîte de 20	2,5 mm	Acier	205 mm	150 mm	A470387
SABOT À AILES EXTERIEURES 70 X 95 X 2 Bte de 50	Boîte de 50	2 mm	Acier	95 mm	70 mm	A470208
SABOT À AILES EXTERIEURES 76 X 102 X 2 Bte de 50	Boîte de 50	2 mm	Acier	102 mm	76 mm	A470233
SABOT À AILES EXTERIEURES 150 X 155 X 2.5 Bte de 20	Boîte de 20	2,5 mm	Acier	155 mm	150 mm	A470386
SABOT À AILES EXTERIEURES 150 X 225 X 2.5 Bte de 20	Boîte de 20	2,5 mm	Acier	225 mm	150 mm	A470388
SABOT À AILES EXTERIEURES 200 X 200 X 2.5 Bte de 10	Boîte de 10	2,5 mm	Acier	200 mm	200 mm	A470394
SABOT À AILES EXTERIEURES 200 X 240 X 2.5 Bte de 10	Boîte de 10	2,5 mm	Acier	240 mm	200 mm	A470395
SABOT À AILES EXTERIEURES 32 X 144 X 2 Bte de 50	Boîte de 50	2 mm	Acier	144 mm	32 mm	A470065
