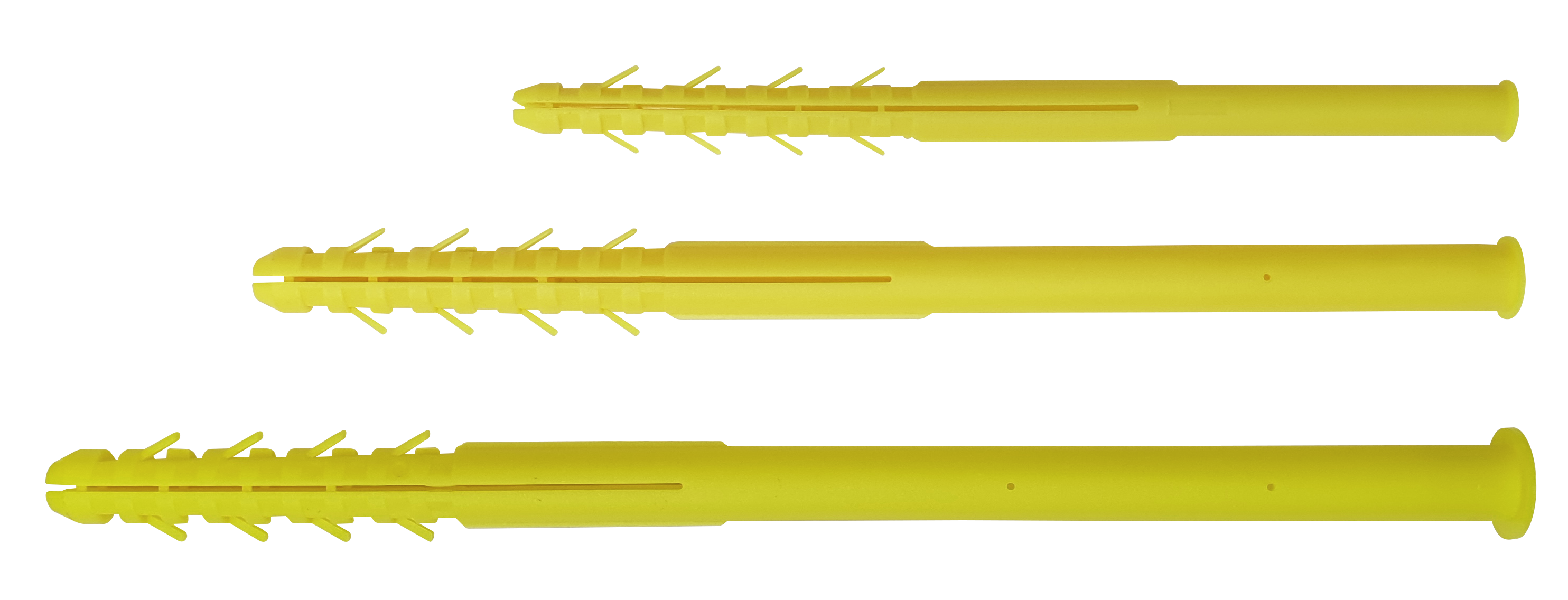

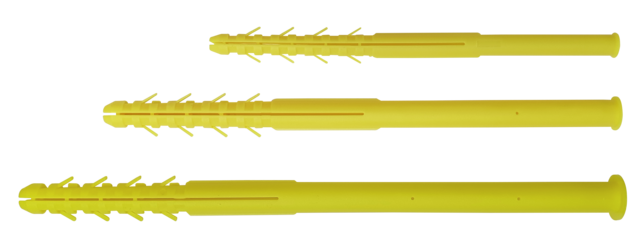

Nos produits Chevilles longues Cheville ING nylon jaune

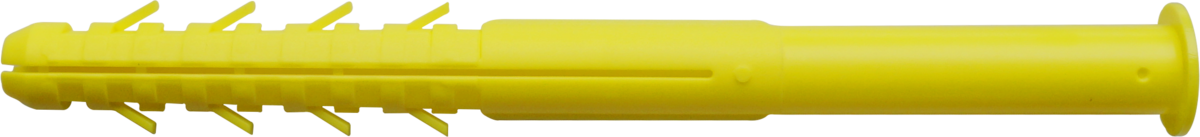

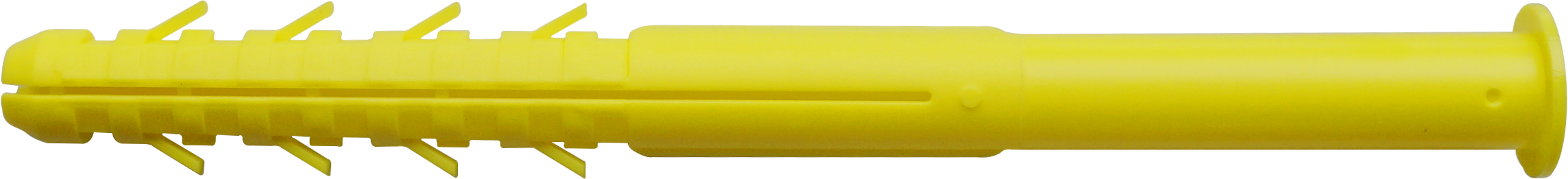

Cheville jaune ING

Cheville ING nylon jaune

Cheville longue

Description

Idéale pour les matériaux creux
Cheville Ø10 : tire-fond Ø7
Cheville Ø12 : tire-fond Ø10
Cheville Ø14 : tire-fond Ø10
Cheville Ø16 : tire-fond Ø12
Cheville Ø18 : tire-fond Ø14

Les + du produit

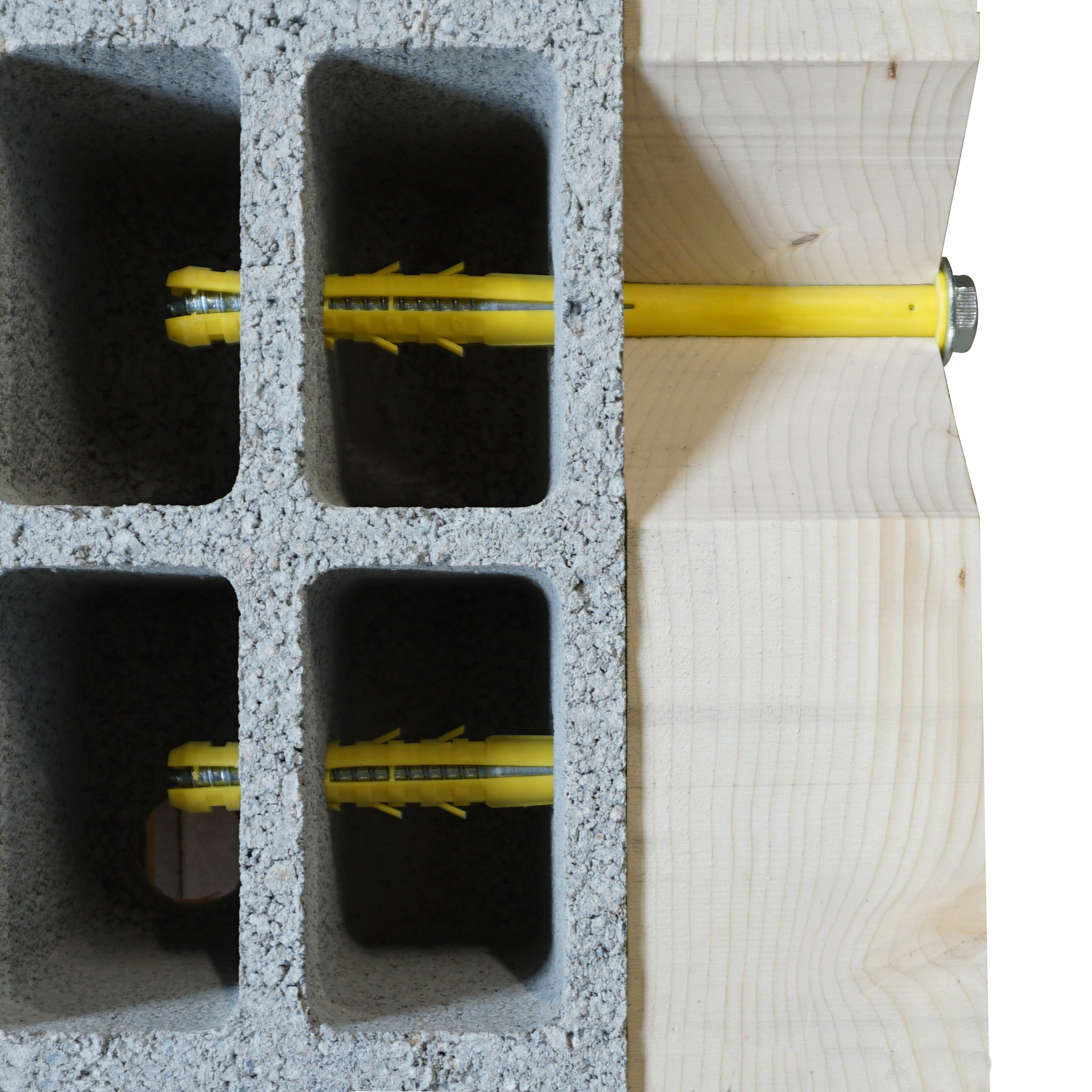

Dans les matériaux creux, expansions sur plusieurs alvéoles du support
Cheville 100% nylon polyamide 6
Ailettes anti-rotation
Facile et rapide : pose au travers de la pièce à fixer
Fabrication Française

Applications

Auvents, stores-bannes, pergolas, vérandas, chauffe eau...

Béton

Parpaing Plein/pierre

Brique pleine

Parpaing

Brique creuse

Béton

Parpaing Plein/pierre

Brique pleine

Parpaing

Brique creuse

Voir toutes les variantes Informations techniques

Les variantes du produit

Désignation 22 variantes	Diamètre	Longueur	Référence	Condt

CHEVILLE ING NYLON JAUNE 10 X 80 Bte de 50	Ø 10	80 mm	A801100	Boîte de 50
CHEVILLE ING NYLON JAUNE 10 X 100 Bte de 50	Ø 10	100 mm	A801120	Boîte de 50
CHEVILLE ING NYLON JAUNE 10 X 120 Bte de 50	Ø 10	120 mm	A80130	Boîte de 50
CHEVILLE ING NYLON JAUNE 10 X 140 Bte de 50	Ø 10	140 mm	A801150	Boîte de 50
CHEVILLE ING NYLON JAUNE 10 X 160 Bte de 50	Ø 10	160 mm	A801160	Boîte de 50
CHEVILLE ING NYLON JAUNE 10 X 200 Bte de 50	Ø 10	200 mm	A801210	Boîte de 50
CHEVILLE ING NYLON JAUNE 10 X 240 Bte de 50	Ø 10	240 mm	A801212	Boîte de 50
CHEVILLE ING NYLON JAUNE 10 X 240 Bte de 40	Ø 10	240 mm	A801214	Boîte de 40
CHEVILLE ING NYLON JAUNE 10 X 300 Bte de 40	Ø 10	300 mm	A801216	Boîte de 40
CHEVILLE ING NYLON JAUNE 10 X 340 Bte de 40	Ø 10	340 mm	A801218	Boîte de 40
CHEVILLE ING NYLON JAUNE 12 X 130 Bte de 50	Ø 12	130 mm	A801310	Boîte de 50
CHEVILLE ING NYLON JAUNE 12 X 200 Bte de 50	Ø 12	200 mm	A801500	Boîte de 50
CHEVILLE ING NYLON JAUNE 12 X 240 Bte de 50	Ø 12	240 mm	A801600	Boîte de 50
CHEVILLE ING NYLON JAUNE 14 X 135 Bte de 50	Ø 14	135 mm	A801700	Boîte de 50
CHEVILLE ING NYLON JAUNE 16 X 140 Bte de 20	Ø 16	140 mm	A801810	Boîte de 20
CHEVILLE ING NYLON JAUNE 16 X 140 Bte de 50	Ø 16	140 mm	A801815	Boîte de 50
CHEVILLE ING NYLON JAUNE 16 X 160 Bte de 20	Ø 16	160 mm	A801830	Boîte de 20
CHEVILLE ING NYLON JAUNE 16 X 200 Bte de 20	Ø 16	200 mm	A801910	Boîte de 20
CHEVILLE ING NYLON JAUNE 16 X 240 Bte de 20	Ø 16	240 mm	A802010	Boîte de 20
CHEVILLE ING NYLON JAUNE 16 X 300 Bte de 20	Ø 16	300 mm	A802020	Boîte de 20
CHEVILLE ING NYLON JAUNE 18 X 350 Bte de 20	Ø 18	350 mm	A802030	Boîte de 20
CHEVILLE ING NYLON JAUNE 18 X 400 Bte de 20	Ø 18	400 mm	A802040	Boîte de 20

Les informations techniques - Charges indicatives moyennes (en kg)

	Ø 10	Ø 12	Ø 14	Ø 16	Ø 18
Matériaux creux	100	100	100	100	100
Matériaux pleins	250	350	400	450	550

Les informations techniques - Données de mise en oeuvre


			Matériaux pleins			Matériaux creux
Ø Cheville	L	t_d	Perçage	t_fix	h_ef	Perçage	t_fix	h_ef
Ø10	80	90 mm	Ø11	3 mm	80 mm	Ø10	10 mm	70 mm
	100	110 mm	Ø11	20 mm	80 mm	Ø10	30 mm	70 mm
	120	130 mm	Ø11	40 mm	80 mm	Ø10	50 mm	70 mm
	140	150 mm	Ø11	60 mm	80 mm	Ø10	10 mm	130 mm
	160	170 mm	Ø11	80 mm	80 mm	Ø10	30 mm	130 mm
	200	210 mm	Ø11	120 mm	80 mm	Ø10	70 mm	130 mm
	240	250 mm	Ø11	160 mm	80 mm	Ø10	110 mm	130 mm
	300	310 mm	Ø11	220 mm	80 mm	Ø10	170 mm	130 mm
	340	350 mm	Ø11	260 mm	80 mm	Ø10	210 mm	130 mm
Ø12	130 mm	140 mm	Ø13	50 mm	80 mm	Ø12	3 mm	130 mm
	200 mm	210 mm	Ø13	120 mm	80 mm	Ø12	70 mm	130 mm
	240 mm	250 mm	Ø13	160 mm	80 mm	Ø12	110 mm	130 mm
Ø14	135 mm	145 mm	Ø15	55 mm	80 mm	Ø14	5 mm	130 mm
Ø16	140 mm	150 mm	Ø17	60 mm	80 mm	Ø16	10 mm	130 mm
	160 mm	170 mm	Ø17	80 mm	80 mm	Ø16	30 mm	130 mm
	200 mm	210 mm	Ø17	120 mm	80 mm	Ø16	70 mm	130 mm
	240 mm	250 mm	Ø17	160 mm	80 mm	Ø16	110 mm	130 mm
	300 mm	310 mm	Ø17	220 mm	80 mm	Ø16	170 mm	130 mm
Ø18	350 mm	360 mm	Ø19	-	-	Ø18	220 mm	130 mm
Ø18	400 mm	410 mm	Ø19	-	-	Ø18	270 mm	130 mm
