CHEVILLE CS
CHEVILLE CS

Cheville CS

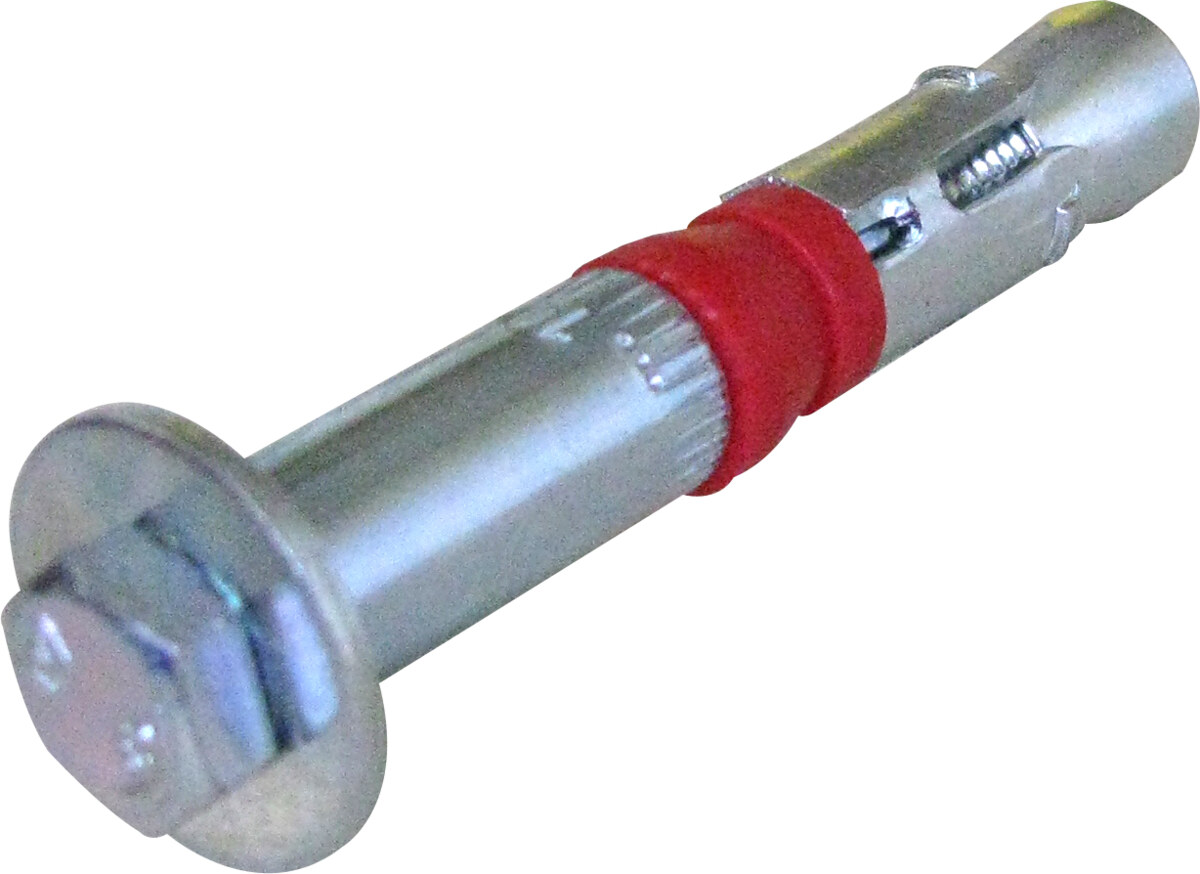

Cheville métallique à expansion

Description

  • Vis en acier 8,8 haute qualité.
  • Très hautes valeurs d'ancrages.
  • Forte résistance aux charges dynamiques.

Les + du produit

  • Sécurité totale pour les charges lourdes.
  • Résistance sismique C1 et C2.
  • Résistance au feu.

Applications

  • Toutes fixations lourdes à très lourdes dans le béton : garde-corps, portiques, pièces en acier, ...
Béton fissuré Béton fissuré
Béton Béton

Les Agréments

ETA Résistance sismique Résistance au feu

ETE 02/0030 - option 1 pour béton fissuré et non fissuré.
Qualification sismique C1 et C2.
Résistance au feu.

Voir toutes les variantes Informations techniques Télécharger la fiche technique

Les variantes du produit

Désignation
6 variantes 		Filet Référence Longueur Condt Surcondt
CHEVILLE SECURITE 10/ 0 Bte de 100
 M6
A242010
60 mm Boîte de 100 Aucun
CHEVILLE SECURITE 12/30 Bte de 50
 M8
A242040
100 mm Boîte de 50 Aucun
CHEVILLE SECURITE 12/50 Bte de 25
 M8
A242050
120 mm Boîte de 25 Aucun
CHEVILLE SECURITE 15/15 Bte de 25
 M10
A242060
100 mm Boîte de 25 Aucun
CHEVILLE SECURITE 15/45 Bte de 25
 M10
A242070
130 mm Boîte de 25 Aucun
CHEVILLE SECURITE 18/20 Bte de 20
 M12
A242080
120 mm Boîte de 20 Aucun

Les informations techniques - Données de mise en oeuvre

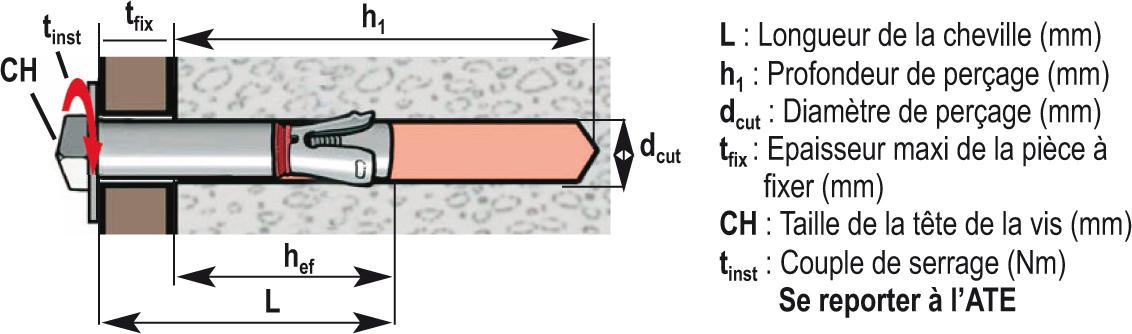

  L dcut Øvis tfix h1 tinst SW
10 / 0 60 mm 10 mm M6 1 mm 70 mm 15 Nm 10 mm
12 / 30 100 mm 12 mm M8 30 mm 80 mm 30 Nm 13 mm
12 / 50 120 mm 12 mm M8 50 mm 80 mm 30 Nm 13 mm
15 / 15 100 mm 15 mm M10 15 mm 95 mm 50 Nm 17 mm
15 / 45 130 mm 15 mm M10 45 mm 95 mm 50 Nm 17 mm
18 / 20 120 mm 18 mm M12 20 mm 110 mm 80 mm 19 mm

Les informations techniques - Charges indicatives moyennes (en kg)

  Ø10 Ø12 Ø15 Ø18
béton fissuré 400 650 1000 1500
béton non fissuré 600 900 1600 2500

Les informations techniques - Mise en oeuvre

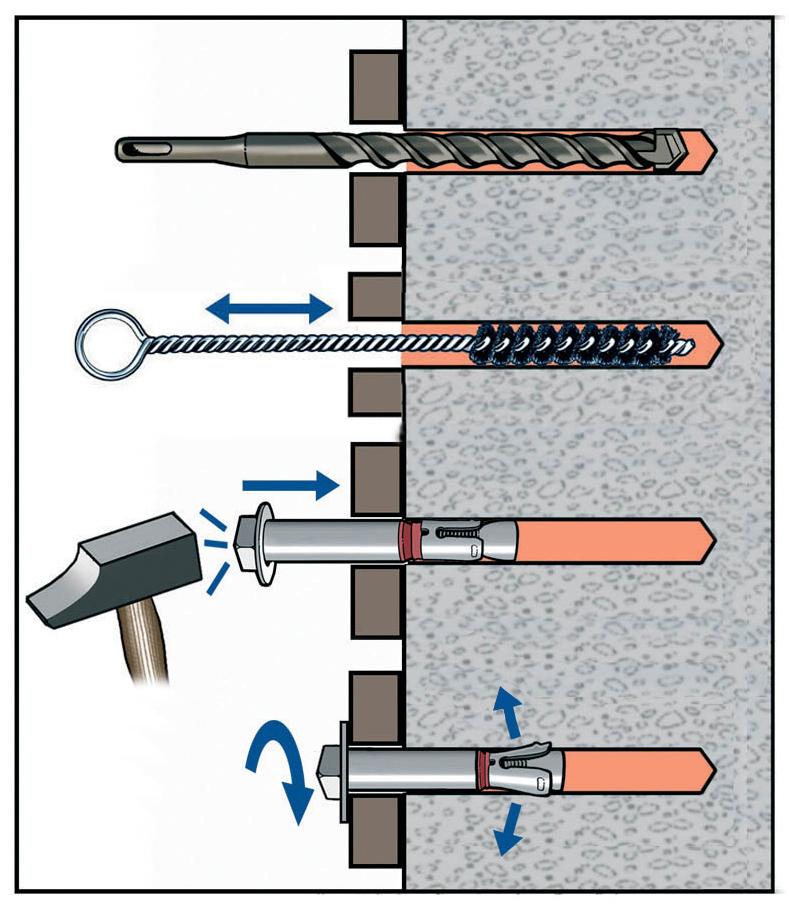

Les informations techniques - Mise en oeuvre


Documentation technique

PDF Cheville CS - ete-02-0030-cheville-cs Voir Télécharger
