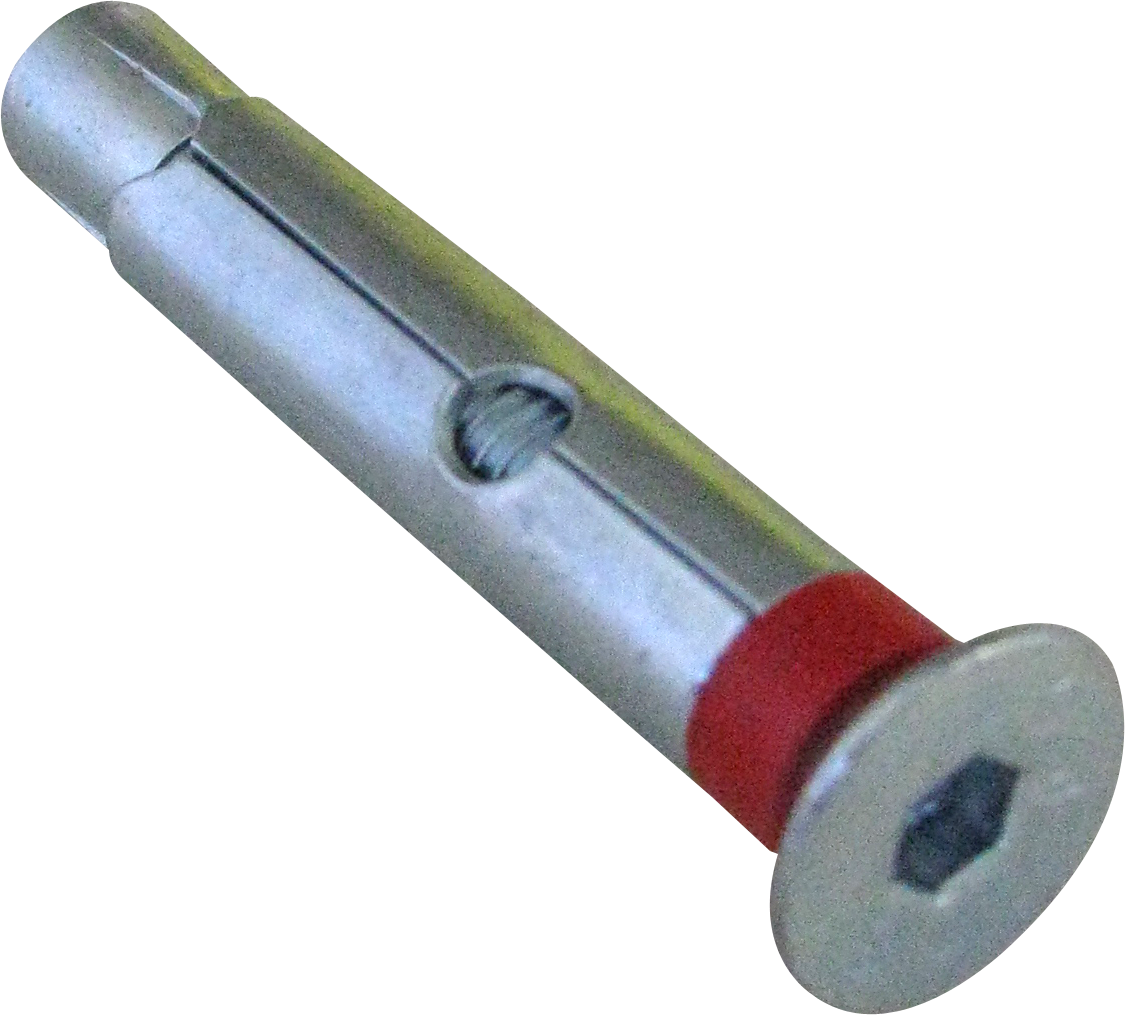

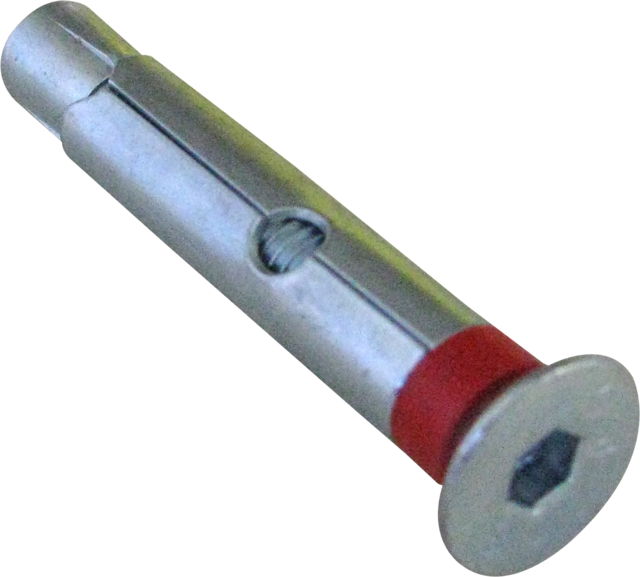

CHEVILLE SERRU avec vis tête fraisée
CHEVILLE SERRU avec vis tête fraisée

Cheville Serru

Cheville métallique à expansion

Description

  1. Vis en acier 6,8 ou Inox A2.

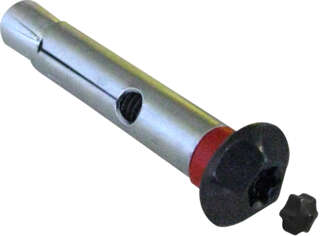

  • Existe en version inviolable avec vis empreinte spéciale.

Les + du produit

  • Forte expansion.
  • Pose facile et rapide :
    • Expansion par vissage.
    • Écrou et rondelle pré-montés.
  • Pose au travers de la pièce à fixer.

Applications

  • Toutes fixations dans le béton et les matériaux pleins : garde-corps, portiques, pièces en acier, ...
Béton Béton
Parpaing plein/pierre Parpaing Plein/pierre
Brique pleine Brique pleine
Voir toutes les variantes Informations techniques Télécharger la fiche technique

Les variantes du produit

Désignation
20 variantes 		Filet Longueur Référence Condt Surcondt
CHEVILLE SERRU TF ING 610 M 6 L Bte de 50
 M6 60 mm
A240010
Boîte de 50 Aucun
CHEVILLE SERRU TF ING 610 M 8 Bte de 50
 M8 60 mm
A240020
Boîte de 50 Aucun

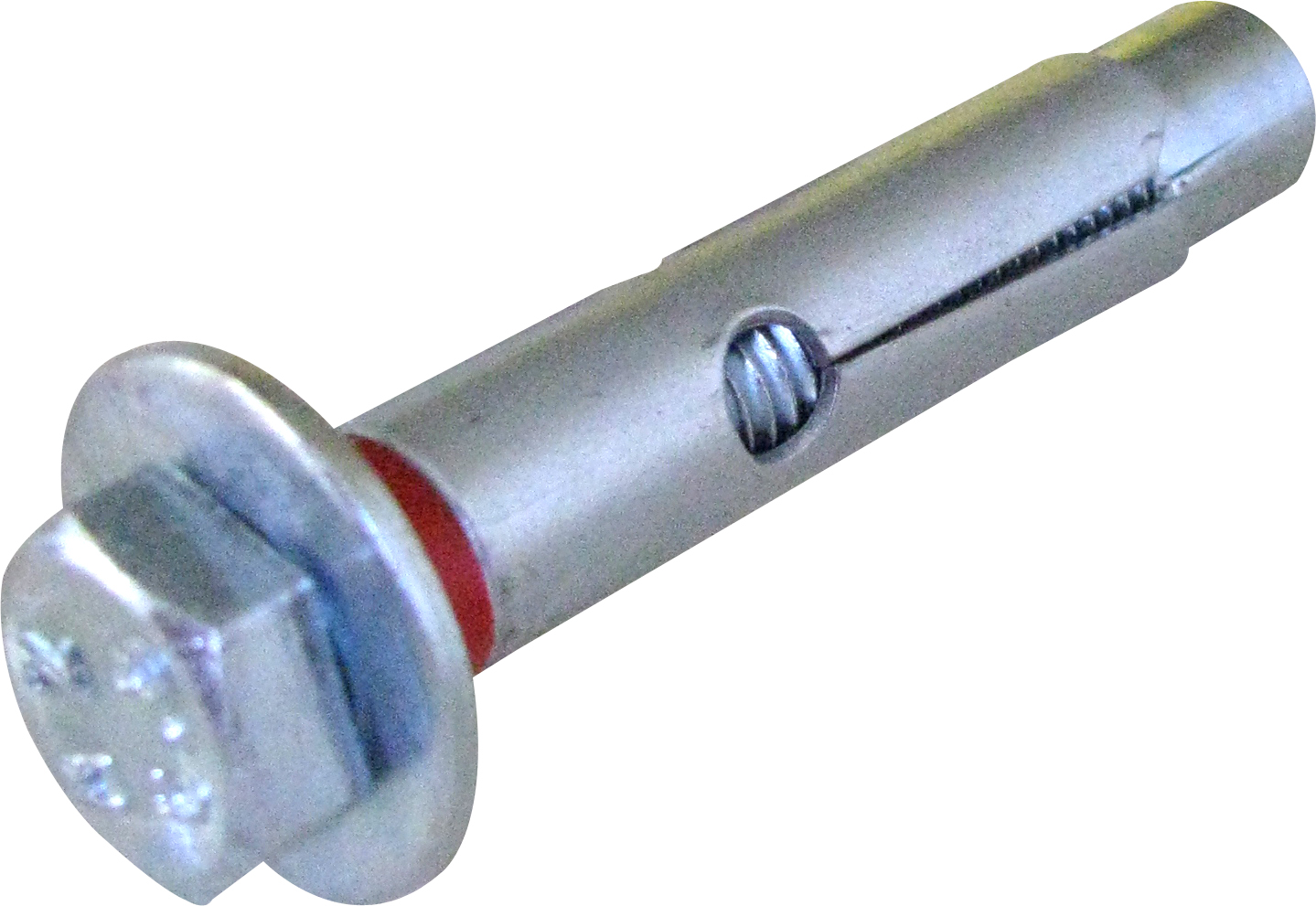

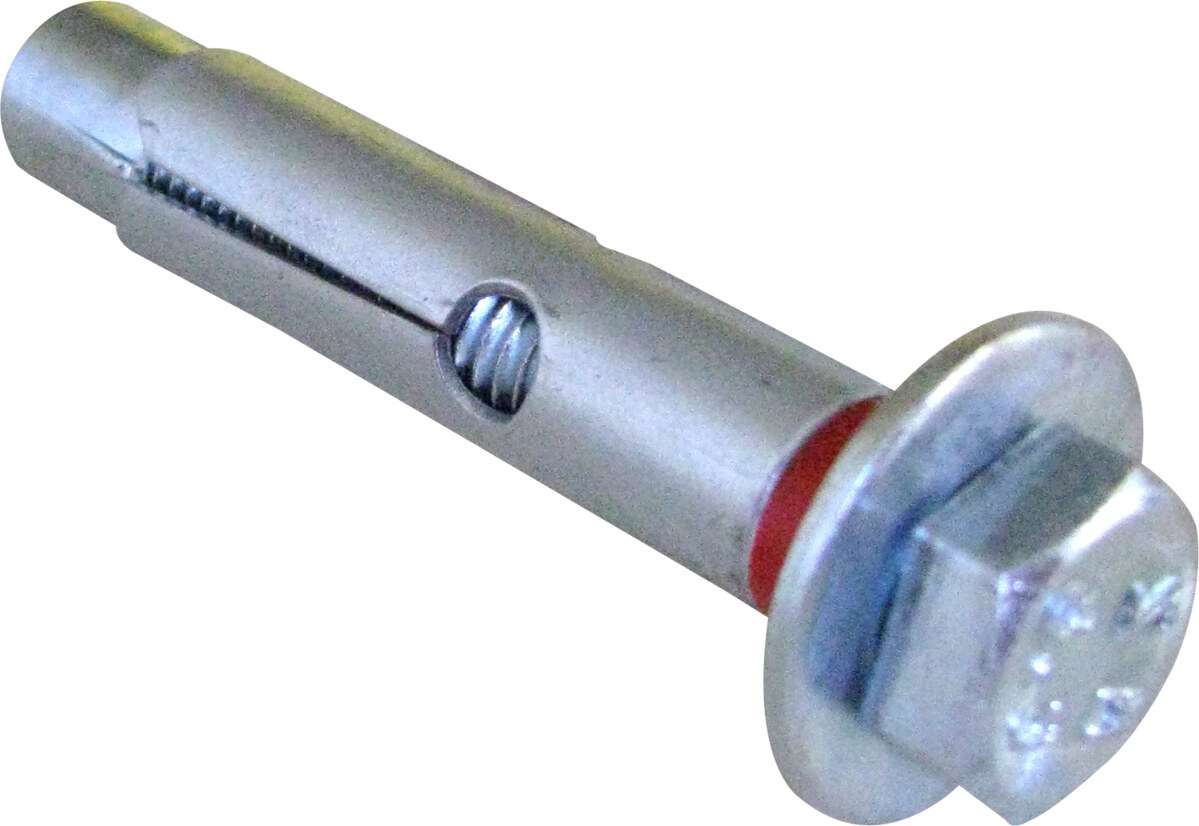

CHEVILLE SERRU TH ING 609 M 6 L Bte de 50
 M6 60 mm
A240070
Boîte de 50 Aucun
CHEVILLE SERRU TH ING 609 M 8 Bte de 50
 M8 60 mm
A240080
Boîte de 50 Aucun
CHEVILLE SERRU TH ING 609 M 8 L Bte de 50
 M8 80 mm
A240090
Boîte de 50 Aucun
CHEVILLE SERRU TH ING 609 M10 Bte de 50
 M10 70 mm
A240100
Boîte de 50 Aucun
CHEVILLE SERRU TH ING 609 M10 L Bte de 40
 M10 100 mm
A240110
Boîte de 40 Aucun
CHEVILLE SERRU TH ING M10L D12 Bte de 40
 M10 100 mm
A240115
Boîte de 40 Aucun
CHEVILLE SERRU TH ING 609 M12 Bte de 30
 M12 90 mm
A240120
Boîte de 30 Aucun

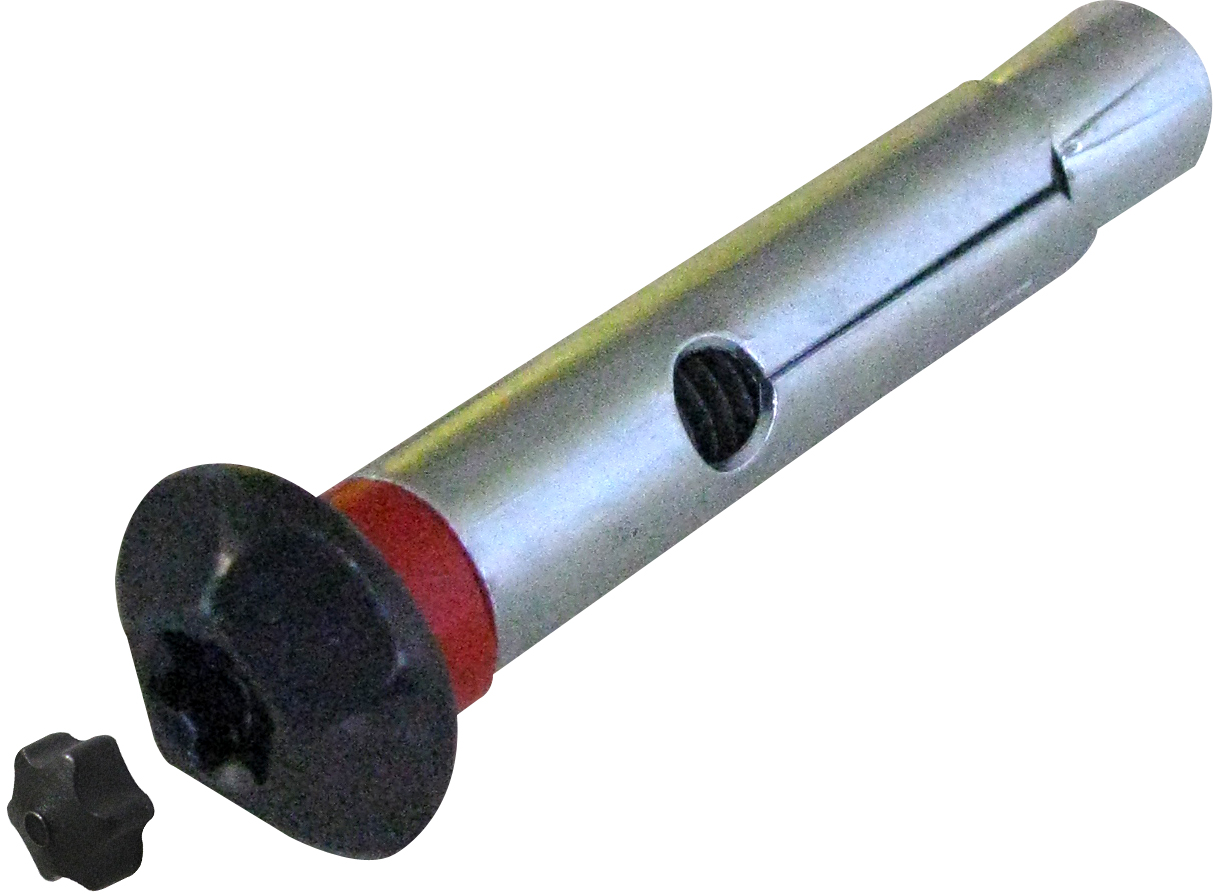

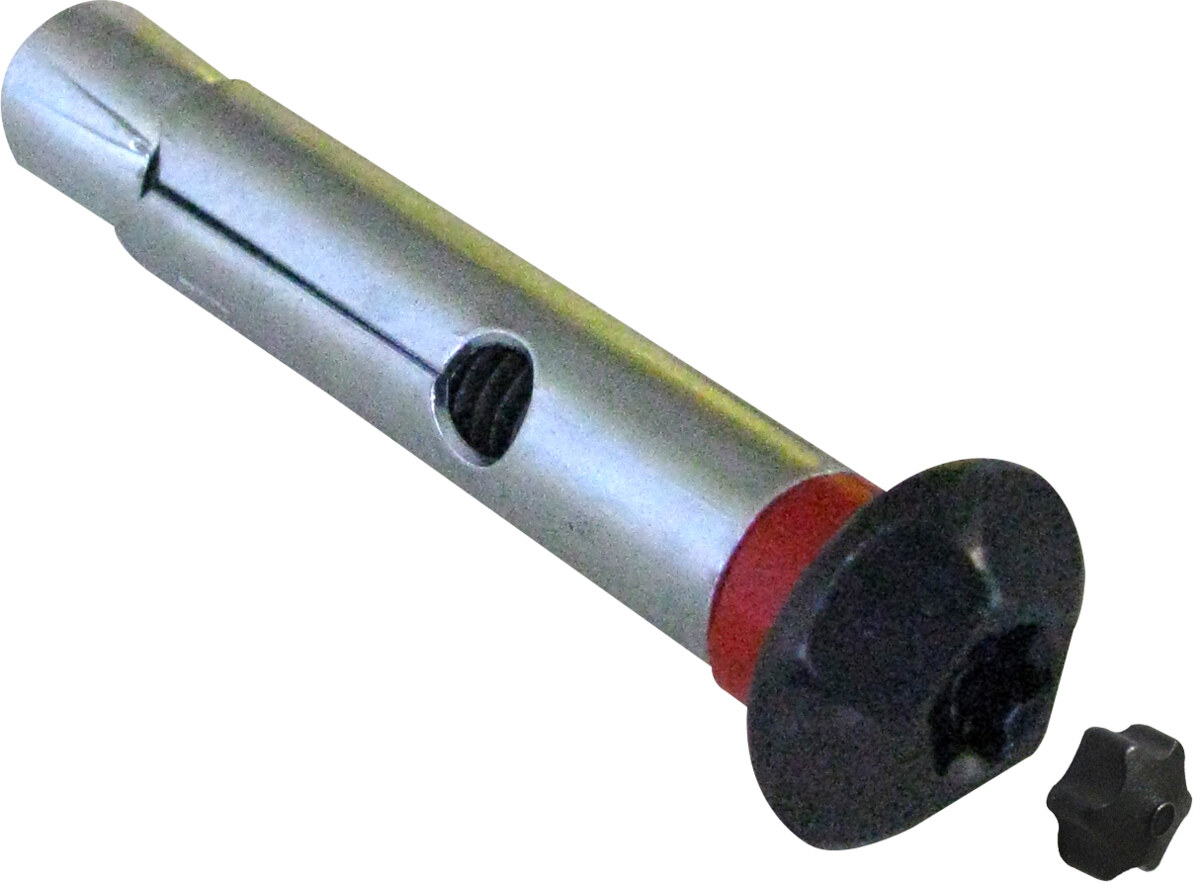

CHEVILLE SERRU INVIOLABLE M 8 Bte de 50
 M8 60 mm
A240300
Boîte de 50 Aucun
CHEVILLE SERRU INVIOLABLE M 8 L Bte de 50
 M8 80 mm
A240310
Boîte de 50 Aucun

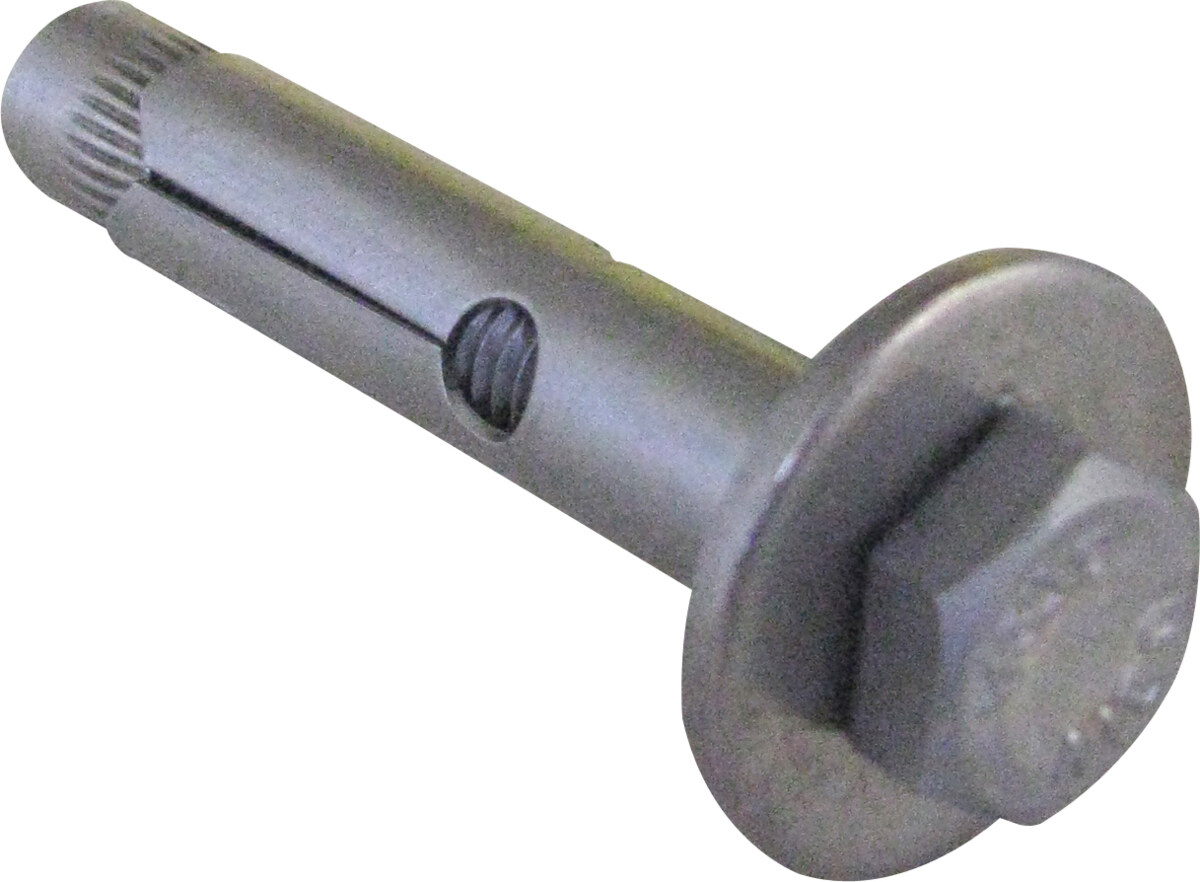

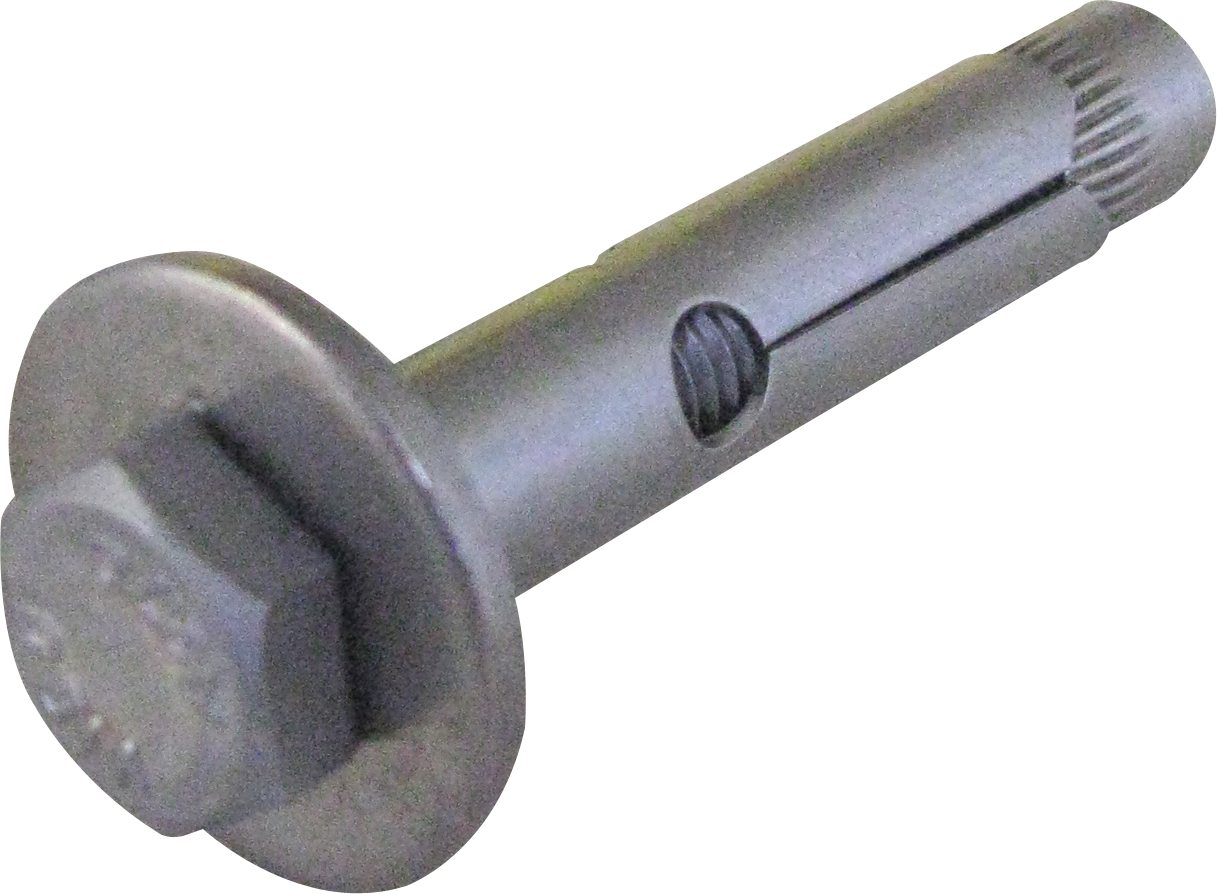

CHEVILLE SERRU TH M6 INOX Bte de 50
 M6 45 mm
A240410
Boîte de 50 Aucun
CHEVILLE SERRU TH M8 INOX Bte de 50
 M8 60 mm
A240420
Boîte de 50 Aucun
CHEVILLE SERRU TH M10 INOX Bte de 50
 M10 70 mm
A240430
Boîte de 50 Aucun
CHEVILLE SERRU TH M12 INOX Bte de 50
 M12 90 mm
A240440
Boîte de 50 Aucun

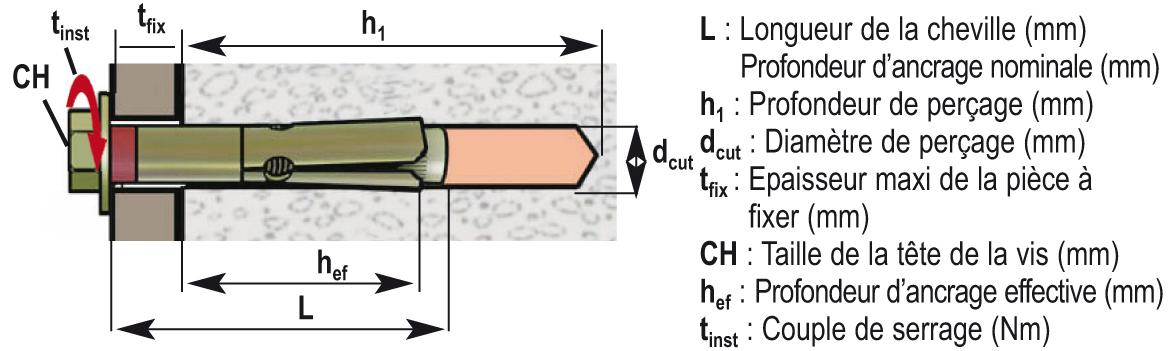

Les informations techniques - Données de mise en oeuvre

  L dcut tfix h1 hef tinst SW
M6 45 mm 8 mm 5 mm 50 mm 40 mm 10 Nm 10 mm
M6 L 60 mm 8 mm 20 mm 65 mm 55 mm 10 Nm 10 mm
M8 60 mm 10 mm 5 mm 65 mm 55 mm 20 Nm 13 mm
M8 L 80 mm 10 mm 27 mm 85 mm 75 mm 20 Nm 13 mm
M10 70 mm 14 mm 5 mm 75 mm 70 mm 35 Nm 17 mm
M10 - Ø12 70 mm 12 mm 5 mm 75 mm 65 mm 35 Nm 17 mm
M10 L 100 mm 14 mm 32 mm 105 mm 95 mm 35 Nm 17 mm
M10 L - Ø12 100 mm 12 mm 32 mm 105 mm 95 mm 35 Nm 17 mm
M12 80 mm 16 mm 5 mm 85 mm 75 mm 50 Nm 19 mm
M12 L 110 mm 16 mm 15 mm 115 mm 105 mm 140 mm 24 mm

Les informations techniques - Charges indicatives moyennes (en kg)

    M6 M6L M8 M8L M10 M10 - Ø12 M10L M10L - Ø12 M12 M12L
béton ARRACHEMENT 190 210 250 300 350 320 420 380 470 520
Cisaillement 190 190 330 330 590 530 590 530 640 640
pierre / parpainG plein   150 150 200 250 300 275 375 325 425 475
Brique pleine   150 150 200 250 300 275 375 325 425 475

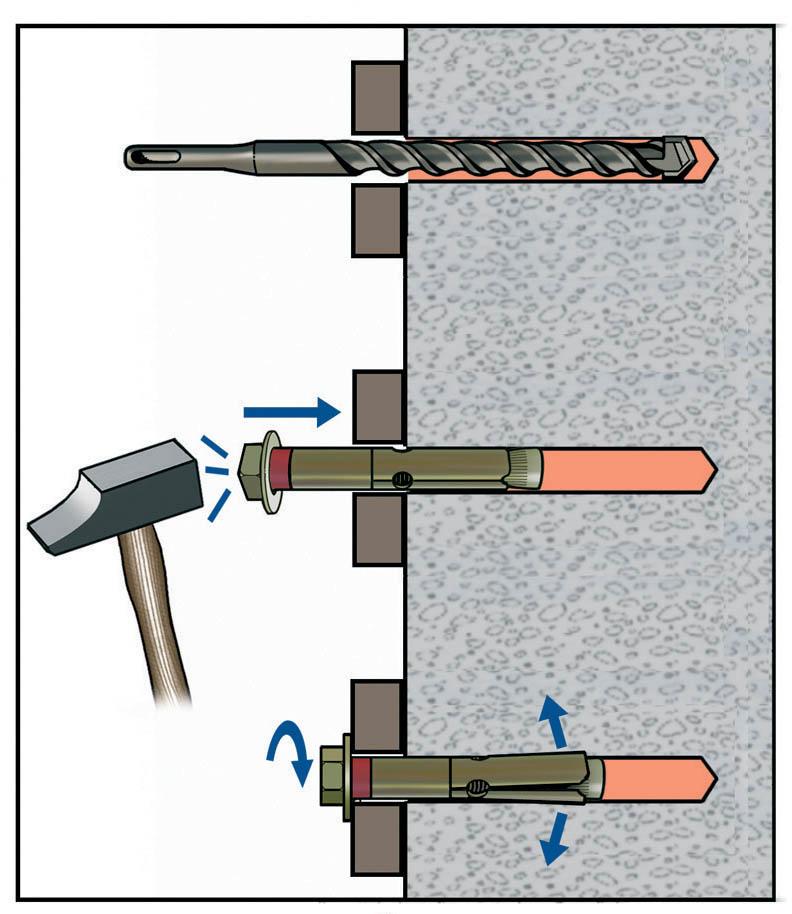

Les informations techniques - Mise en oeuvre

Les informations techniques - Mise en oeuvre
