GOUJON FILETÉ FT
GOUJON FILETÉ FT

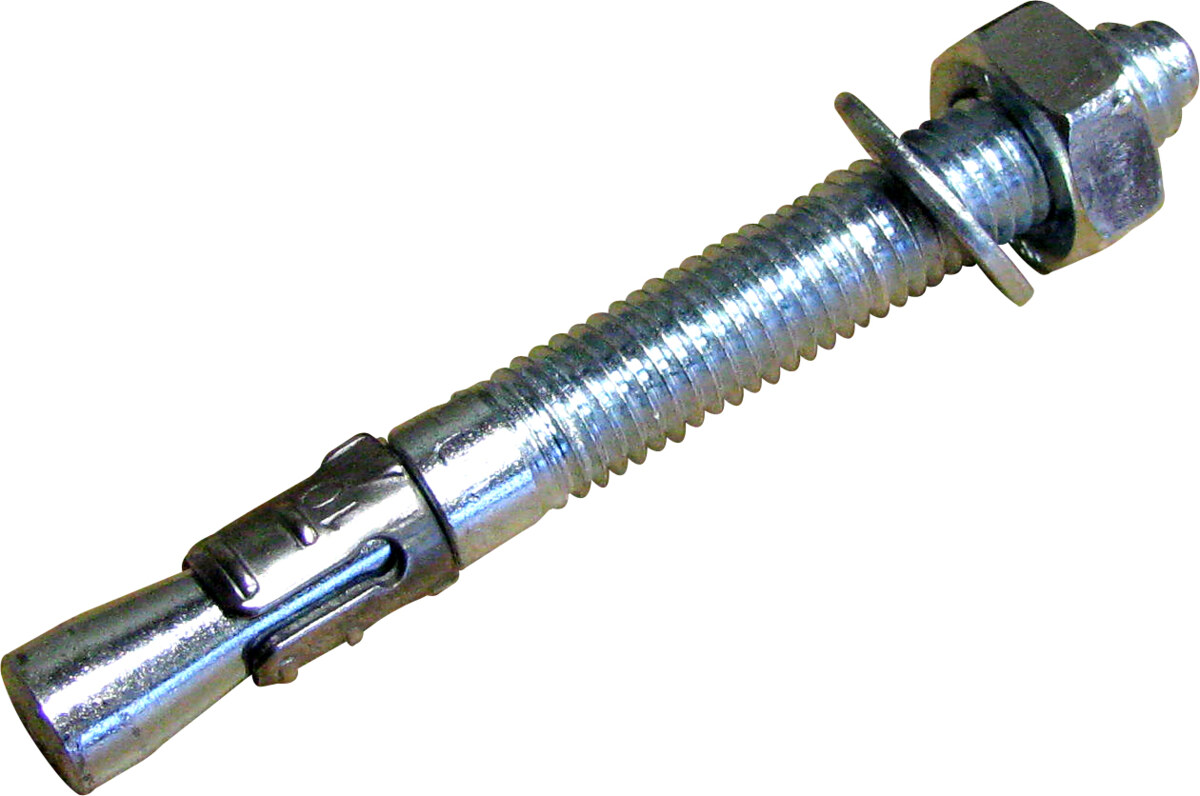

Goujon fileté FT

En acier

Description

  • Acier 5,8.

Les + du produit

  • Bague à 3 segments en Inox : meilleure répartition de la charge.
  • Pose facile et rapide :
    • Auto-expansion
    • Ecrou et rondelle pré-monté.

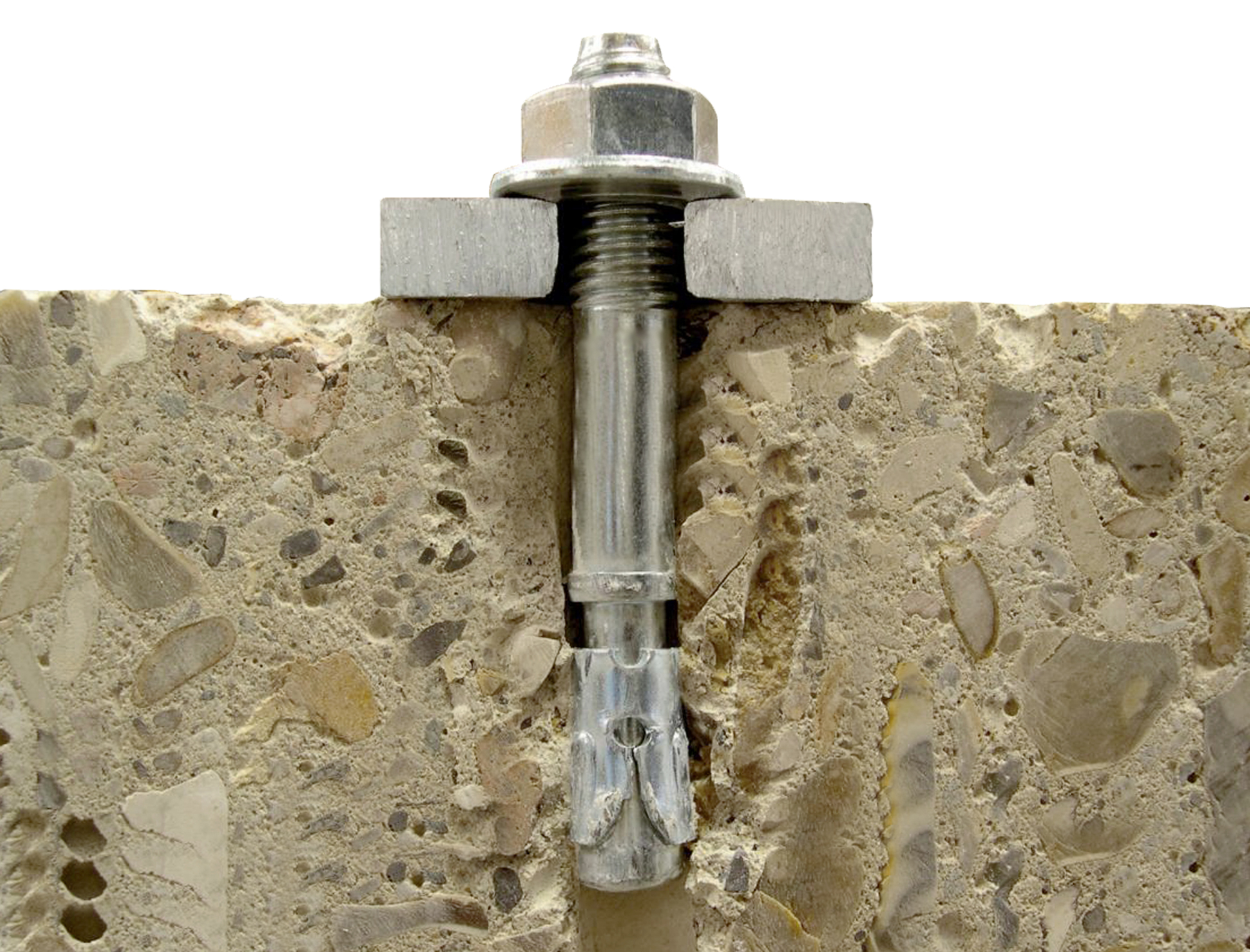

    • Pose au travers de la pièce à fixer.
  • Sur-implantation possible permettant de hautes valeurs d'ancrage.
  • Idéal pour les montages en série.

Applications

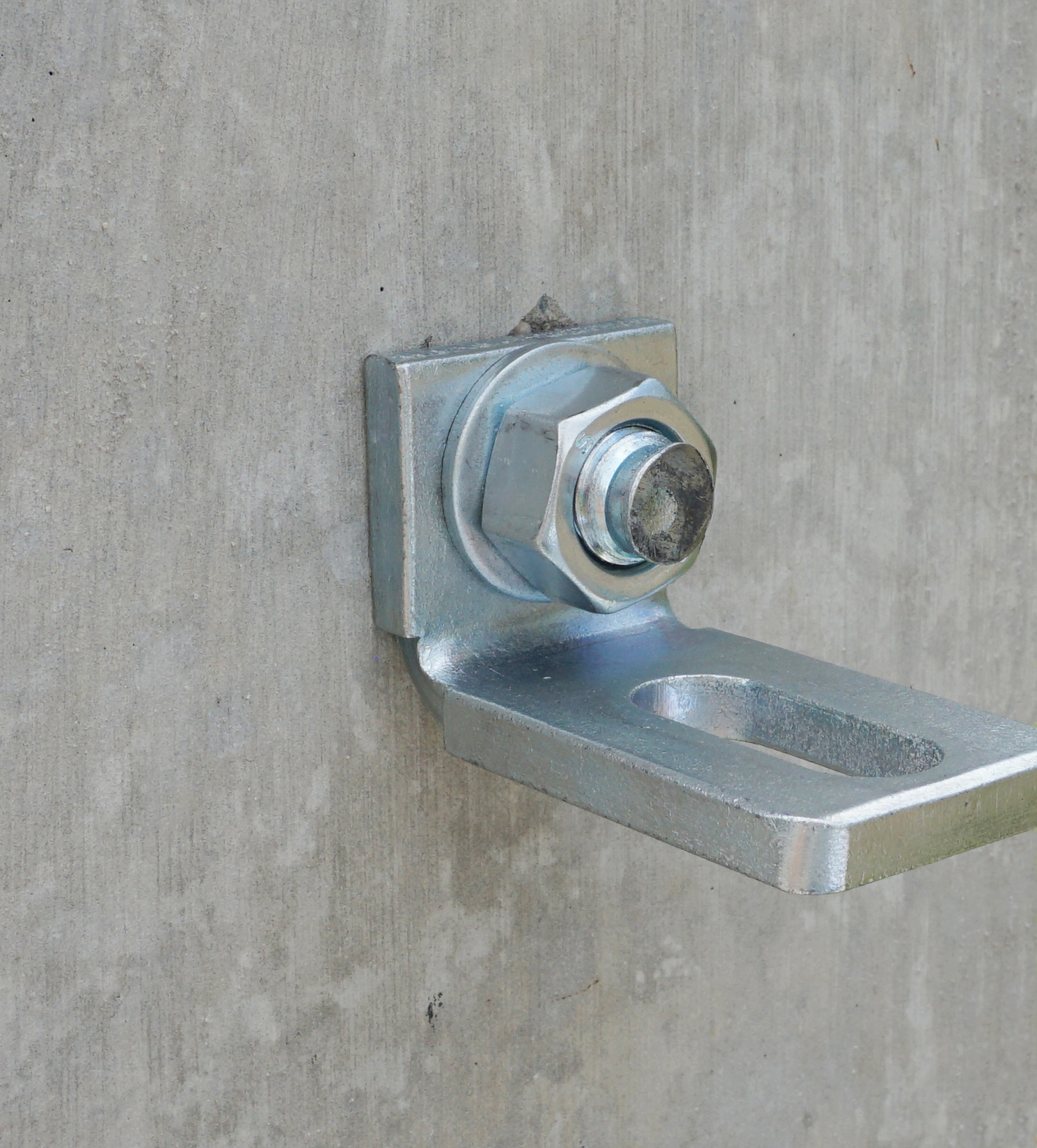

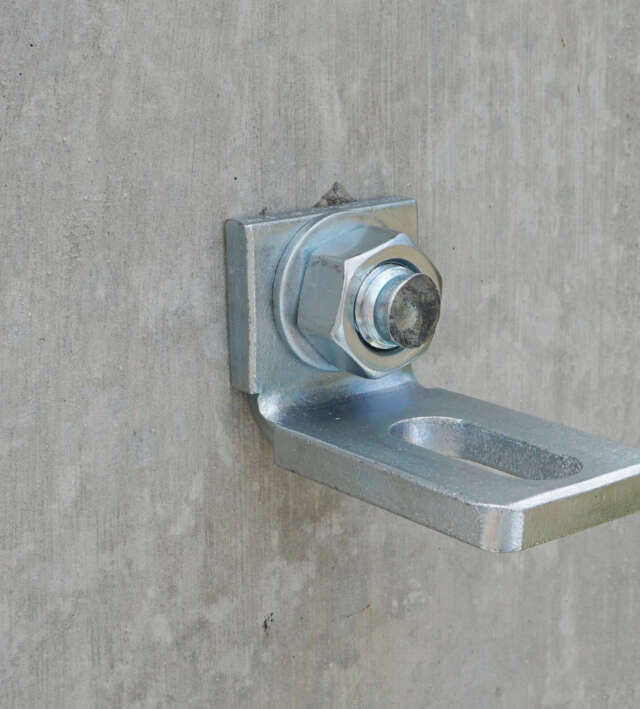

  • Toutes fixations dans le béton : garde-corps, portiques, pièces en acier, ...
Béton Béton
Parpaing plein/pierre Parpaing Plein/pierre

Les Agréments

ETE 24/1154 option 7 pour béton non fissuré

Voir toutes les variantes Informations techniques Télécharger la fiche technique

Les variantes du produit

Désignation
46 variantes 		Diamètre Longueur Référence Condt Surcondt
GOUJON FILETE ING FT 6/ 5/ 45 Bte de 50
 6 mm 45 mm
A230010
Boîte de 50 Aucun
GOUJON FILETE ING FT 6/ 20/ 55 Bte de 50
 6 mm 55 mm
A230020
Boîte de 50 Aucun
GOUJON FILETE ING FT 6/ 40/ 85 Bte de 50
 6 mm 85 mm
A230030
Boîte de 50 Aucun
GOUJON FILETE ING FT 8/ 5/ 50 Bte de 50
 8 mm 50 mm
A230040
Boîte de 50 Aucun
GOUJON FILETE ING FT 8/ 10/ 80 Bte de 50
 8 mm 80 mm
A230050
Boîte de 50 Aucun
GOUJON FILETE ING FT 8/ 30/ 90 Bte de 50
 8 mm 90 mm
A230060
Boîte de 50 Aucun
GOUJON FILETE ING FT 8/ 70/130 Bte de 50
 8 mm 130 mm
A230070
Boîte de 50 Aucun
GOUJON FILETE ING FT 10/ 5/ 65 Bte de 50
 10 mm 65 mm
A230080
Boîte de 50 Aucun
GOUJON FILETE ING FT 10/ 20/ 90 Bte de 25
 10 mm 90 mm
A230090
Boîte de 25 Aucun
GOUJON FILETE ING FT 10/ 50/120 Bte de 25
 10 mm 120 mm
A230100
Boîte de 25 Aucun
GOUJON FILETE ING FT 10/ 70/140 Bte de 25
 10 mm 140 mm
A230110
Boîte de 25 Aucun
GOUJON FILETE ING FT 10/ 90/160 Bte de 25
 10 mm 160 mm
A230120
Boîte de 25 Aucun
GOUJON FILETE ING FT 12/ 5/ 80 Bte de 25
 12 mm 80 mm
A230130
Boîte de 25 Aucun
GOUJON FILETE ING FT 12/ 10/100 Bte de 25
 12 mm 100 mm
A230140
Boîte de 25 Aucun
GOUJON FILETE ING FT 12/ 30/120 Bte de 25
 12 mm 120 mm
A230150
Boîte de 25 Aucun

Les informations techniques - Données de mise en oeuvre

Goujon fileté FT dcut L tfix h1 hef hnom SW
6 / 5 / 45 6 mm 45 mm 5 mm 50 mm 39 mm 43 mm 10 mm
6 / 20 / 65 6 mm 65 mm 20 mm 50 mm 39 mm 43 mm 10 mm
6 / 40 / 85 6 mm 85 mm 40 mm 50 mm 39 mm 43 mm 10 mm
8 / 5 / 50 8 mm 50 mm 5 mm 60 mm 45 mm 53 mm 13 mm
8 / 10 / 75 8 mm 75 mm 10 mm 60 mm 45 mm 53 mm 13 mm
8 / 30 / 90 8 mm 90 mm 30 mm 60 mm 45 mm 53 mm 13 mm
8 / 70 / 130 8 mm 130 mm 70 mm 60 mm 45 mm 53 mm 13 mm
10 / 5 / 60 10 mm 60 mm 5 mm 65 mm 50 mm 58 mm 17 mm
10 / 20 / 90 10 mm 90 mm 20 mm 65 mm 50 mm 58 mm 17 mm
10 / 50 /120 10 mm 120 mm 50 mm 65 mm 50 mm 58 mm 17 mm
10 / 70 / 140 10 mm 140 mm 70 mm 65 mm 50 mm 58 mm 17 mm
10 / 90 / 160 10 mm 160 mm 90 mm 65 mm 50 mm 58 mm 17 mm
12 / 5 / 75 12 mm 75 mm 5 mm 90 mm 70 mm 80 mm 19 mm
12 / 10 / 100 12 mm 100 mm 10 mm 90 mm 70 mm 80 mm 19 mm
12 / 30 / 120 12 mm 120 mm 30 mm 90 mm 70 mm 80 mm 19 mm
12 / 45 / 140 12 mm 140 mm 45 mm 90 mm 70 mm 80 mm 19 mm
12 / 55 / 150 12 mm 150 mm 55 mm 90 mm 70 mm 80 mm 19 mm
12 / 90 / 180 12 mm 180 mm 90 mm 90 mm 70 mm 80 mm 19 mm
12 / 110 / 220 12 mm 220 mm 110 mm 90 mm 70 mm 80 mm 19 mm
12 / 150 / 240 12 mm 240 mm 150 mm 90 mm 70 mm 80 mm 19 mm
16 / 10 / 110 16 mm 110 mm 10 mm 110 mm 85 mm 99 mm 24 mm
16 / 30 / 145 16 mm 145 mm 30 mm 110 mm 85 mm 99 mm 24 mm
16 / 60 / 175 16 mm 175 mm 60 mm 110 mm 85 mm 99 mm 24 mm
16 / 185 / 300 16 mm 300 mm 185 mm 110 mm 85 mm 99 mm 24 mm
20 / 10 / 145 20 mm 145 mm 10 mm 120 mm 100 mm 110 mm 30 mm
20 / 30 / 170 20 mm 170 mm 30 mm 120 mm 100 mm 110 mm 30 mm
20 / 100 / 230 20 mm 230 mm 100 mm 120 mm 100 mm 110 mm 30 mm
20 / 140 / 300 20 mm 300 mm 140 mm 120 mm 100 mm 110 mm 30 mm

Les informations techniques - Charges indicatives moyennes (en kg)

Goujon fileté FT M6 M8 M10 M12 M16 M20
  270 410 550 740 1150 1500

Les informations techniques - Mise en oeuvre

Les informations techniques - Mise en oeuvre


Documentation technique

PDF Goujon fileté FT - ete-24-1154-goujon-filete-ft Voir Télécharger
