FT threaded expansion anchor bolt

Steel threaded expansion anchor bolt

Description

Steel threaded expansion anchor bolt.
Grade 8.8 steel.

Product advantages

Three-part stainless-steel bushing: better load distribution.
Quick and easy to install:
- automatic expansion
- Nut and washer pre-mounted.
- Installation through the part to be affixed.
In-situ positioning enables excellent anchorage.
Ideal for series mounting.

Application

Any fixings in concrete: railings, porticoes, steel parts etc.

Béton

Parpaing Plein/pierre

Approvals

ETA 24/1154 option 7

Béton

Parpaing Plein/pierre

ETA 24/1154 option 7

View all variants Technical Informations Download technical sheet

Product variants

Designation 46 variants	Condt	Diamètre	Longueur	Surcondt	Reference

GOUJON FILETE ING FT 6/ 5/ 45 Bte de 50	Boîte de 50	6 mm	45 mm	Aucun	A230010
GOUJON FILETE ING FT 6/ 20/ 55 Bte de 50	Boîte de 50	6 mm	55 mm	Aucun	A230020
GOUJON FILETE ING FT 6/ 40/ 85 Bte de 50	Boîte de 50	6 mm	85 mm	Aucun	A230030
GOUJON FILETE ING FT 8/ 5/ 50 Bte de 50	Boîte de 50	8 mm	50 mm	Aucun	A230040
GOUJON FILETE ING FT 8/ 10/ 80 Bte de 50	Boîte de 50	8 mm	80 mm	Aucun	A230050
GOUJON FILETE ING FT 8/ 30/ 90 Bte de 50	Boîte de 50	8 mm	90 mm	Aucun	A230060
GOUJON FILETE ING FT 8/ 70/130 Bte de 50	Boîte de 50	8 mm	130 mm	Aucun	A230070
GOUJON FILETE ING FT 10/ 5/ 65 Bte de 50	Boîte de 50	10 mm	65 mm	Aucun	A230080
GOUJON FILETE ING FT 10/ 20/ 90 Bte de 25	Boîte de 25	10 mm	90 mm	Aucun	A230090
GOUJON FILETE ING FT 10/ 50/120 Bte de 25	Boîte de 25	10 mm	120 mm	Aucun	A230100
GOUJON FILETE ING FT 10/ 70/140 Bte de 25	Boîte de 25	10 mm	140 mm	Aucun	A230110
GOUJON FILETE ING FT 10/ 90/160 Bte de 25	Boîte de 25	10 mm	160 mm	Aucun	A230120
GOUJON FILETE ING FT 12/ 5/ 80 Bte de 25	Boîte de 25	12 mm	80 mm	Aucun	A230130
GOUJON FILETE ING FT 12/ 10/100 Bte de 25	Boîte de 25	12 mm	100 mm	Aucun	A230140
GOUJON FILETE ING FT 12/ 30/120 Bte de 25	Boîte de 25	12 mm	120 mm	Aucun	A230150
GOUJON FILETE ING FT 12/ 45/140 Bte de 25	Boîte de 25	12 mm	140 mm	Aucun	A230160
GOUJON FILETE ING FT 12/ 55/150 Bte de 25	Boîte de 25	12 mm	150 mm	Aucun	A230165
GOUJON FILETE ING FT 12/ 90/180 Bte de 20	Boîte de 20	12 mm	180 mm	Aucun	A230170
GOUJON FILETE ING FT 12/130/220 Bte de 10	Boîte de 10	12 mm	220 mm	Aucun	A230175
GOUJON FILETE ING FT 12/150/240 Bte de 10	Boîte de 10	12 mm	240 mm	Aucun	A230180
GOUJON FILETE ING FT 16/ 10/105 Bte de 10	Boîte de 10	16 mm	105 mm	Aucun	A230190
GOUJON FILETE ING FT 16/ 30/150 Bte de 10	Boîte de 10	16 mm	150 mm	Aucun	A230200
GOUJON FILETE ING FT 16/ 60/175 Bte de 10	Boîte de 10	16 mm	175 mm	Aucun	A230210
GOUJON FILETE ING FT 16/185/300 Bte de 10	Boîte de 10	16 mm	300 mm	Aucun	A230215
GOUJON FILETE ING FT 20/ 10/130 Bte de 10	Boîte de 10	20 mm	130 mm	Aucun	A230220
GOUJON FILETE ING FT 20/ 30/160 Bte de 10	Boîte de 10	20 mm	160 mm	Aucun	A230230
GOUJON FILETE ING FT 20/100/220 Bte de 10	Boîte de 10	20 mm	220 mm	Aucun	A230240
GOUJON FILETE ING FT 20/140/300 Bte de 10	Boîte de 10	20 mm	300 mm	Aucun	A230250
GOUJON FILETE 6 / 20 / 65 Sachet de 4	Sachet de 4	6 mm	65 mm	25 sachets	A857010
GOUJON FILETE 6 / 40 / 85 Sachet de 4	Sachet de 4	6 mm	85 mm	25 sachets	A857020
GOUJON FILETE 8 / 5 / 50 Sachet de 4	Sachet de 4	8 mm	50 mm	25 sachets	A857030
GOUJON FILETE 8 / 10 / 80 Sachet de 4	Sachet de 4	8 mm	80 mm	25 sachets	A857035
GOUJON FILETE 8 / 30 / 90 Sachet de 4	Sachet de 4	8 mm	90 mm	25 sachets	A857040
GOUJON FILETE 10 / 5 / 65 Sachet de 4	Sachet de 4	10 mm	65 mm	25 sachets	A857050
GOUJON FILETE 10 / 15 / 90 Sachet de 4	Sachet de 4	10 mm	90 mm	25 sachets	A857060
GOUJON FILETE 10 / 50 / 120 Sachet de 4	Sachet de 4	10 mm	120 mm	25 sachets	A857070
GOUJON FILETE 10 / 60 / 140 Sachet de 4	Sachet de 4	10 mm	140 mm	25 sachets	A857080
GOUJON FILETE 10 / 80 / 160 Sachet de 4	Sachet de 4	10 mm	160 mm	25 sachets	A857090
GOUJON FILETE 12 / 05 / 75 Sachet de 4	Sachet de 4	12 mm	75 mm	25 sachets	A857100
GOUJON FILETE 12 / 10 / 100 Sachet de 4	Sachet de 4	12 mm	100 mm	25 sachets	A857110
GOUJON FILETE 12 / 30 / 120 Sachet de 4	Sachet de 4	12 mm	120 mm	25 sachets	A857120
GOUJON FILETE 12 / 45 / 140 Sachet de 4	Sachet de 4	12 mm	140 mm	25 sachets	A857123
GOUJON FILETE 12 / 45 / 150 Sachet de 4	Sachet de 4	12 mm	150 mm	20 sachets	A857125
GOUJON FILETE 12 / 90 / 180 Sachet de 4	Sachet de 4	12 mm	180 mm	20 sachets	A857130
GOUJON FILETE 16 / 10 / 110 Sachet de 4	Sachet de 4	16 mm	110 mm	20 sachets	A857150
GOUJON FILETE 16 / 25 / 145 Sachet de 4	Sachet de 4	16 mm	145 mm	15 sachets	A857160

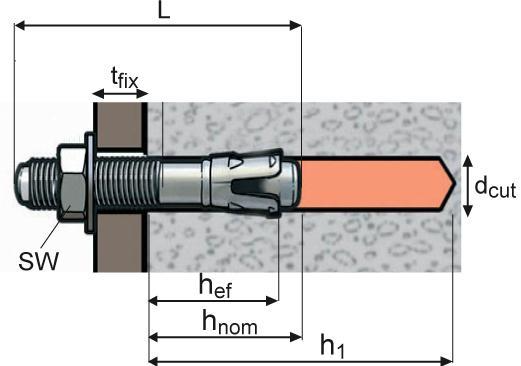

Technical informations - Implementation data


Goujon fileté FT	dcut Drilling diameter	L Plug length	_tfix Thickness max.	h₁ Drilling depth	h_ef Effective anchor depth	hnom Nominal anchor depth	SW Nut size
6 / 5 / 45	6 mm	45 mm	5 mm	50 mm	39 mm	43 mm	10 mm
6 / 20 / 65	6 mm	65 mm	20 mm	50 mm	39 mm	43 mm	10 mm
6 / 40 / 85	6 mm	85 mm	40 mm	50 mm	39 mm	43 mm	10 mm
8 / 5 / 50	8 mm	50 mm	5 mm	60 mm	45 mm	53 mm	13 mm
8 / 10 / 75	8 mm	75 mm	10 mm	60 mm	45 mm	53 mm	13 mm
8 / 30 / 90	8 mm	90 mm	30 mm	60 mm	45 mm	53 mm	13 mm
8 / 70 / 130	8 mm	130 mm	70 mm	60 mm	45 mm	53 mm	13 mm
10 / 5 / 60	10 mm	60 mm	5 mm	65 mm	50 mm	58 mm	17 mm
10 / 20 / 90	10 mm	90 mm	20 mm	65 mm	50 mm	58 mm	17 mm
10 / 50 /120	10 mm	120 mm	50 mm	65 mm	50 mm	58 mm	17 mm
10 / 70 / 140	10 mm	140 mm	70 mm	65 mm	50 mm	58 mm	17 mm
10 / 90 / 160	10 mm	160 mm	90 mm	65 mm	50 mm	58 mm	17 mm
12 / 5 / 75	12 mm	75 mm	5 mm	90 mm	70 mm	80 mm	19 mm
12 / 10 / 100	12 mm	100 mm	10 mm	90 mm	70 mm	80 mm	19 mm
12 / 30 / 120	12 mm	120 mm	30 mm	90 mm	70 mm	80 mm	19 mm
12 / 45 / 140	12 mm	140 mm	45 mm	90 mm	70 mm	80 mm	19 mm
12 / 55 / 150	12 mm	150 mm	55 mm	90 mm	70 mm	80 mm	19 mm
12 / 90 / 180	12 mm	180 mm	90 mm	90 mm	70 mm	80 mm	19 mm
12 / 110 / 220	12 mm	220 mm	110 mm	90 mm	70 mm	80 mm	19 mm
12 / 150 / 240	12 mm	240 mm	150 mm	90 mm	70 mm	80 mm	19 mm
16 / 10 / 110	16 mm	110 mm	10 mm	110 mm	85 mm	99 mm	24 mm
16 / 30 / 145	16 mm	145 mm	30 mm	110 mm	85 mm	99 mm	24 mm
16 / 60 / 175	16 mm	175 mm	60 mm	110 mm	85 mm	99 mm	24 mm
16 / 185 / 300	16 mm	300 mm	185 mm	110 mm	85 mm	99 mm	24 mm
20 / 10 / 145	20 mm	145 mm	10 mm	120 mm	100 mm	110 mm	30 mm
20 / 30 / 170	20 mm	170 mm	30 mm	120 mm	100 mm	110 mm	30 mm
20 / 100 / 230	20 mm	230 mm	100 mm	120 mm	100 mm	110 mm	30 mm
20 / 140 / 300	20 mm	300 mm	140 mm	120 mm	100 mm	110 mm	30 mm

Technical informations - Average indicative loads (kg)

FT threaded expansion anchor bolt	M6	M8	M10	M12	M16	M20
	270	410	550	740	1150	1500

Technical informations - Utilisation

Technical documentation

FT threaded expansion anchor bolt - ete-24-1154-goujon-filete-ft
