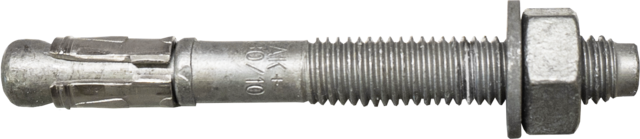

GOUJON FILETÉ GALVANISÉ

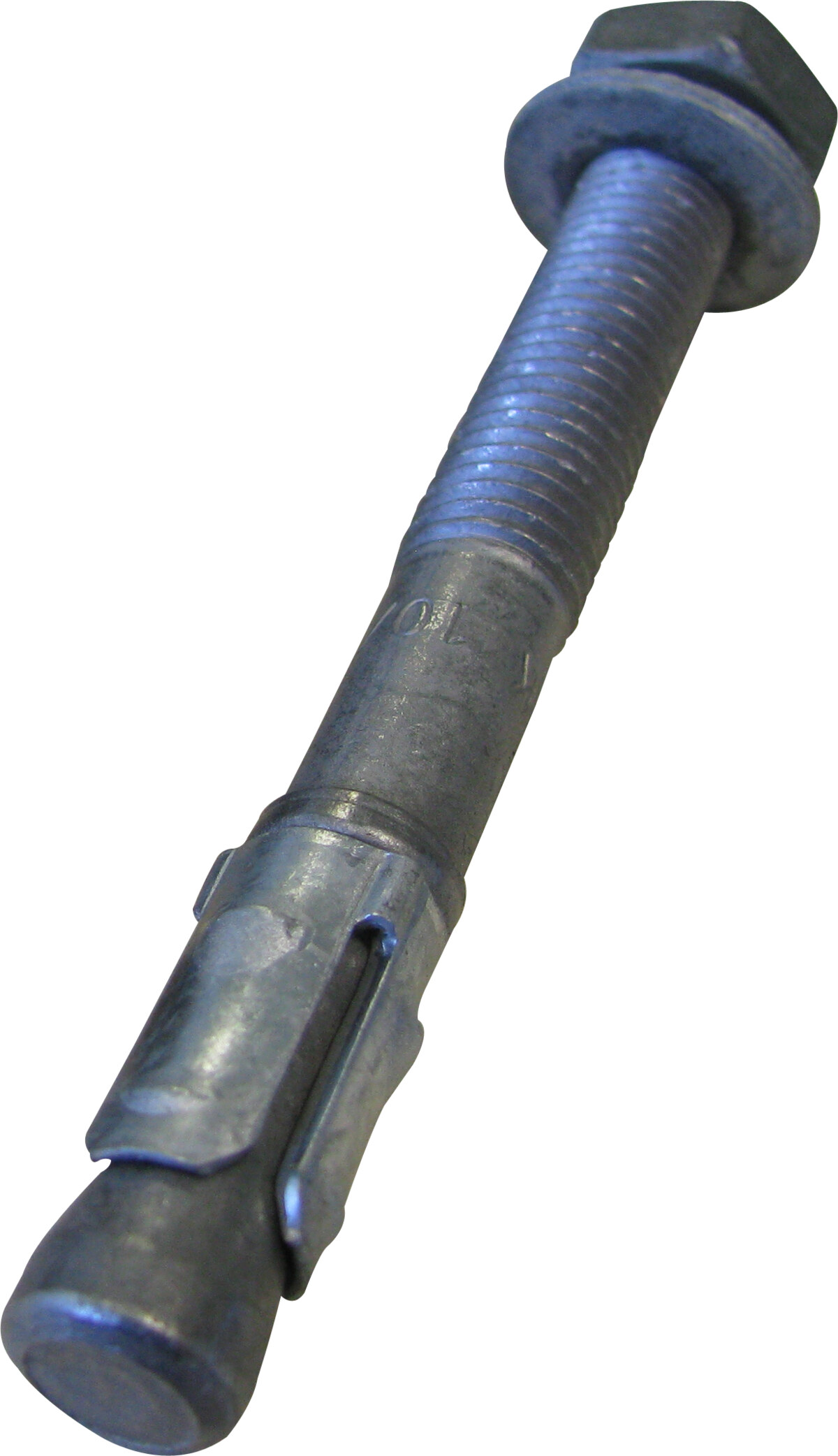

Goujon fileté galvanisé
Galvanisé à chaud
Description
- Acier 8,8 haute qualité.
Les + du produit
- Acier qualité 8,8 : hautes performances.
- Bague à 3 segments en Inox : meilleure répartition de la charge.
- Pose facile et rapide :
- Auto-expansion
- Ecrou et rondelle pré-monté.
- Pose au travers de la pièce à fixer.
- Sur-implantation possible permettant de hautes valeurs d'ancrage.
- Idéal pour les montages en série.
Applications
- Toutes fixations dans le béton : garde-corps, portiques, pièces en acier, ...
Béton
Parpaing Plein/pierre
Béton
Parpaing Plein/pierre
Les variantes du produit
|
Désignation 6 variantes |
Diamètre | Longueur | Référence | Condt | Surcondt |
|---|---|---|---|---|---|
|
GOUJON FILETE 10/ 25/ 90 GALVA Bte de 40
|
10 mm | 90 mm |
A235075
|
Boîte de 40 | Aucun |
|
GOUJON FILETE 10/ 70/140 GALVA Bte de 25
|
10 mm | 140 mm |
A235090
|
Boîte de 25 | Aucun |
|
GOUJON FILETE 12/ 5/103 GALVA Bte de 20
|
12 mm | 103 mm |
A235120
|
Boîte de 20 | Aucun |
|
GOUJON FILETE 12/ 30/120 GALVA Bte de 20
|
12 mm | 120 mm |
A235130
|
Boîte de 20 | Aucun |
|
GOUJON FILETE 12/ 50/148 GALVA Bte de 20
|
12 mm | 148 mm |
A235140
|
Boîte de 20 | Aucun |
|
GOUJON FILETE 10 /25/ 90 GALVA Sachet de 4
|
10 mm | 90 mm |
A857420
|
Sachet de 4 | 25 sachets |

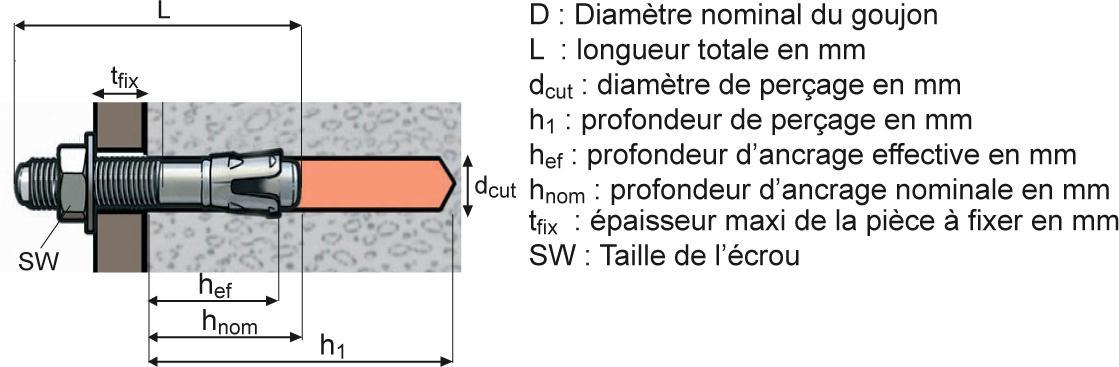

Les informations techniques - Données de mise en oeuvre
 |
||||||
|---|---|---|---|---|---|---|
| Goujon fileté galvanisé | dcut | L | tfix | h1 | hef | SW |
| 10 / 25 / 90 | 10 mm | 90 mm | 25 mm | 75 mm | 60 mm | 17 mm |
| 10 / 70 / 140 | 10 mm | 140 mm | 70 mm | 75 mm | 60 mm | 17 mm |
| 12 / 5 / 103 | 12 mm | 103 mm | 5 mm | 90 mm | 70 mm | 19 mm |
| 12 / 30 / 120 | 12 mm | 120 mm | 30 mm | 90 mm | 70 mm | 19 mm |
| 12 / 50 / 148 | 12 mm | 148 mm | 50 mm | 90 mm | 70 mm | 19 mm |
Les informations techniques - Charges indicatives moyennes (en kg)
| Goujon fileté galvanisé | M10 | M12 |
|---|---|---|
| 550 | 740 |

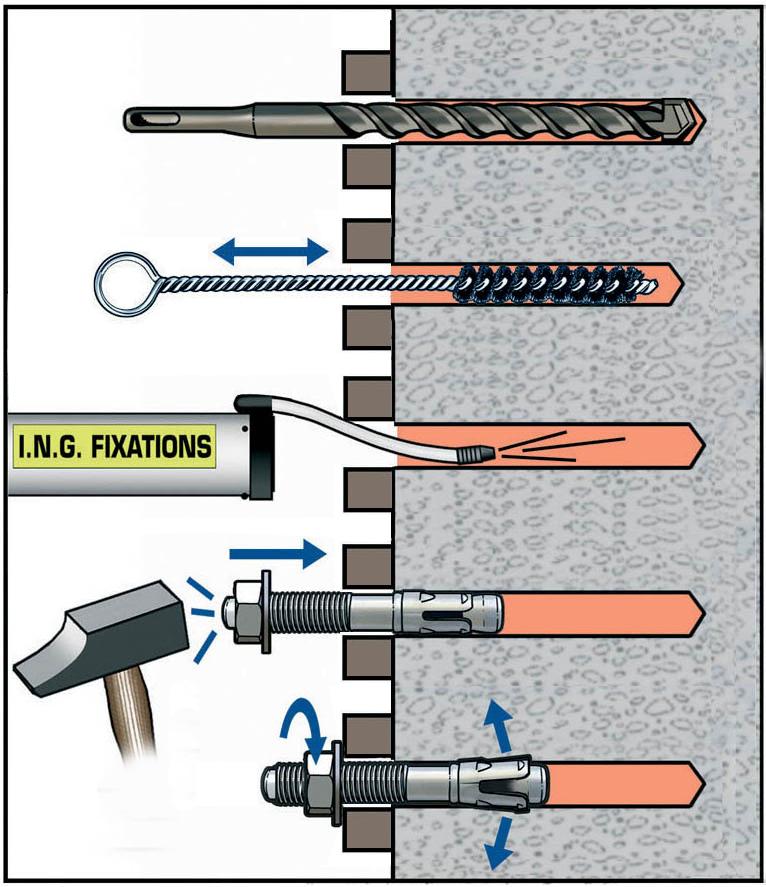

Les informations techniques - Mise en oeuvre
Les informations techniques - Mise en oeuvre
