Nos produits Fixations lourdes Goujon fileté Inox

GOUJON FILETÉ INOX

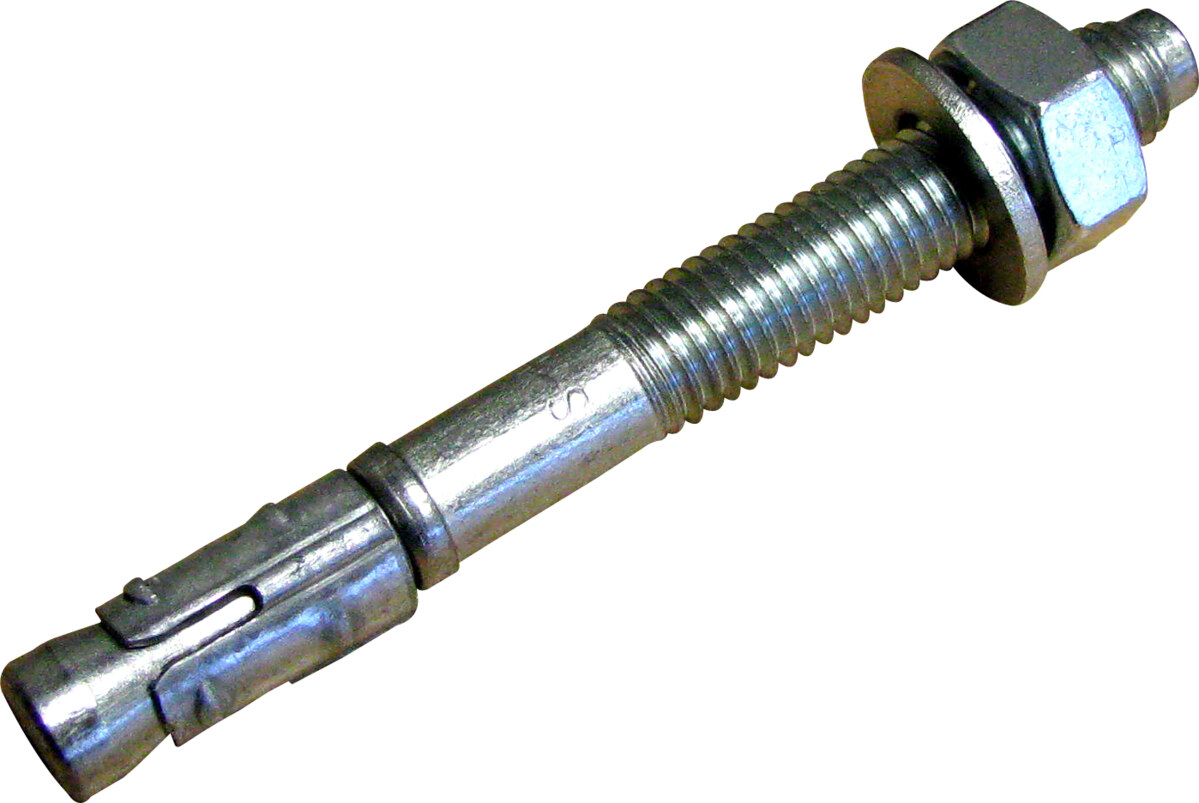

Goujon fileté Inox

Inox A4

Les + du produit

Inox A4 : hautes performances.
Bague à 3 segments en Inox : meilleure répartition de la charge.
Pose facile et rapide :
- Auto-expansion
- Ecrou et rondelle pré-monté.

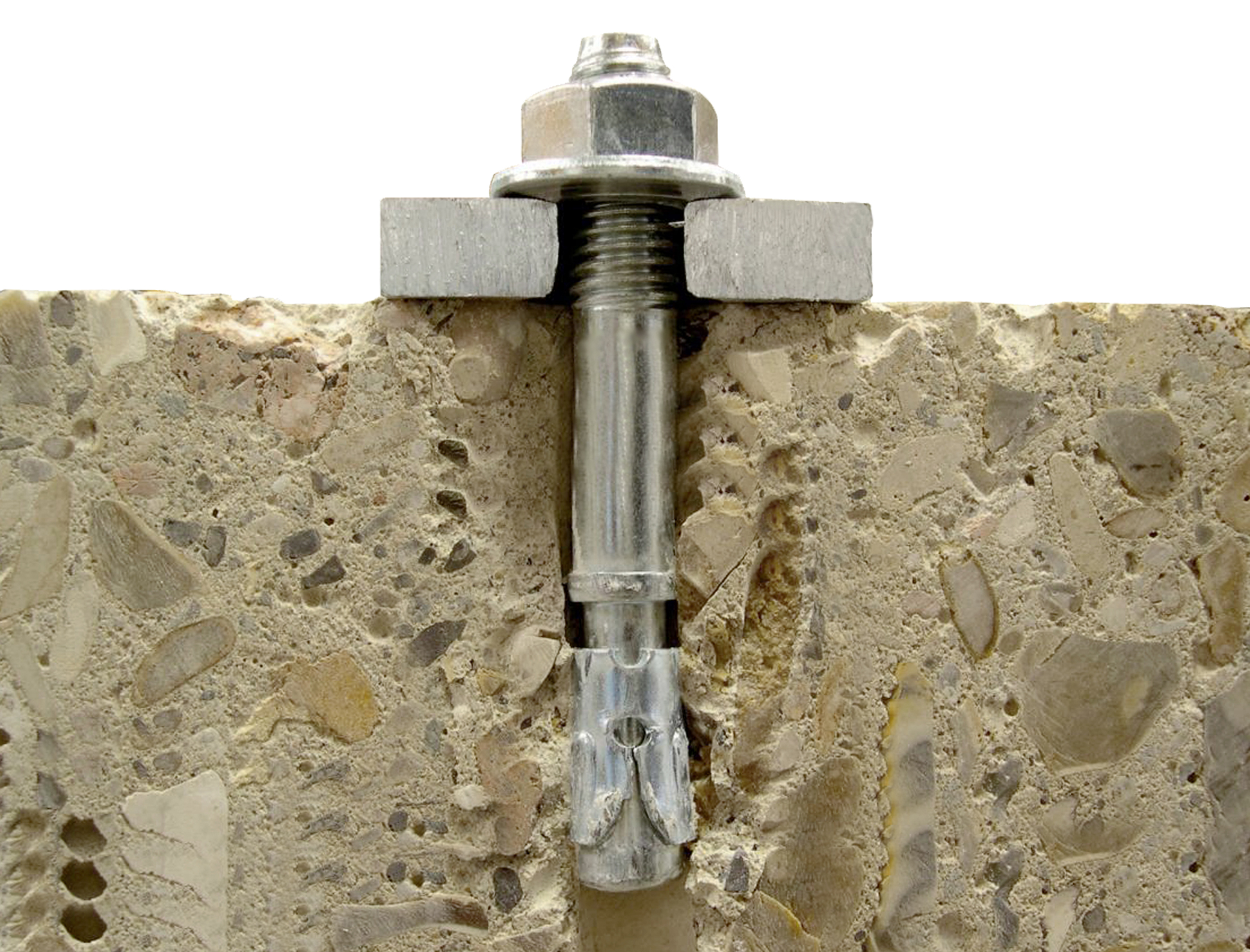

- Pose au travers de la pièce à fixer.
Sur-implantation possible permettant de hautes valeurs d'ancrage.
Idéal pour les montages en série.

Applications

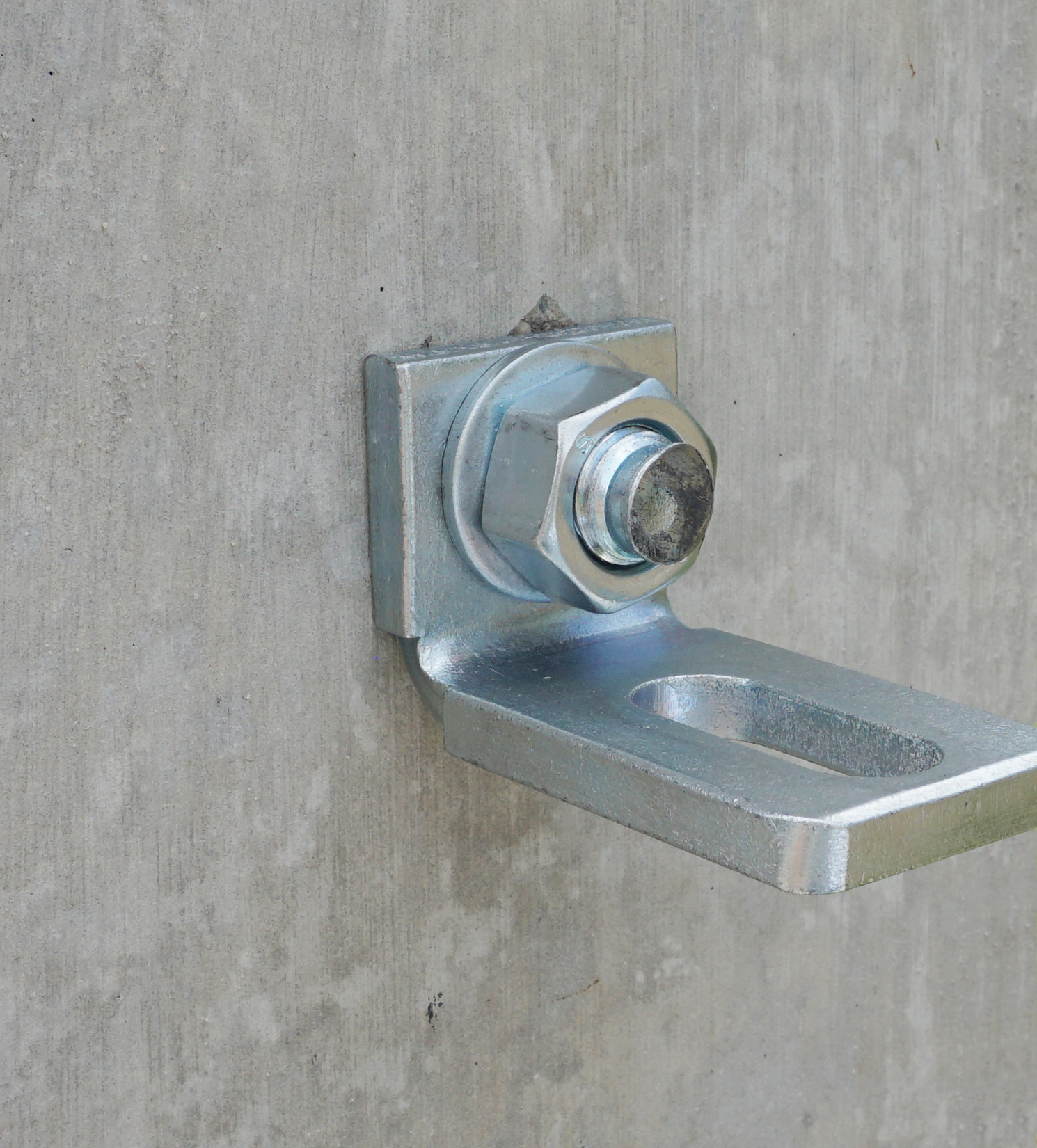

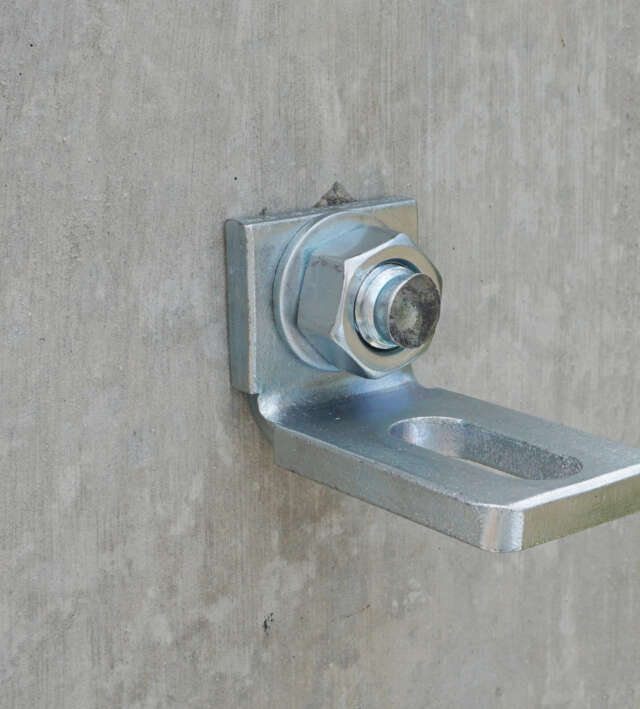

Toutes fixations dans le béton : garde-corps, portiques, pièces en acier, ...

Béton

Parpaing Plein/pierre

Béton

Parpaing Plein/pierre

Voir toutes les variantes Informations techniques Télécharger la fiche technique

Les variantes du produit

Désignation 16 variantes	Diamètre	Longueur	Référence	Condt	Surcondt

GOUJON FILETE CE 8/ 10/ 80 INOX A4 Bte de 50	8 mm	80 mm	A233210	Boîte de 50	Aucun
GOUJON FILETE CE 8/ 30/ 90 INOX A4 Bte de 50	8 mm	90 mm	A233220	Boîte de 50	Aucun
GOUJON FILETE CE 10/ 10/ 90 INOX A4 Bte de 40	10 mm	90 mm	A233305	Boîte de 40	Aucun
GOUJON FILETE CE 10/ 30/110 INOX A4 Bte de 25	10 mm	110 mm	A233310	Boîte de 25	Aucun
GOUJON FILETE CE 10/ 50/130 INOX A4 Bte de 20	10 mm	130 mm	A233315	Boîte de 20	Aucun
GOUJON FILETE CE 12/ 5/100 INOX A4 Bte de 20	12 mm	100 mm	A233410	Boîte de 20	Aucun
GOUJON FILETE CE 12/ 30/130 INOX A4 Bte de 20	12 mm	130 mm	A233415	Boîte de 20	Aucun
GOUJON FILETE CE 12/ 65/160 INOX A4 Bte de 20	12 mm	160 mm	A233420	Boîte de 20	Aucun
GOUJON FILETE CE 16/ 60/178 INOX A4 Bte de 10	16 mm	178 mm	A233520	Boîte de 10	Aucun
GOUJON FILETE 8/10/ 80 INOX Sachet de 4	8 mm	80 mm	A857450	Sachet de 4	25 sachets
GOUJON FILETE 8/30/ 90 INOX Sachet de 4	8 mm	90 mm	A857452	Sachet de 4	25 sachets
GOUJON FILETE 10/10/ 90 INOX Sachet de 4	10 mm	90 mm	A857455	Sachet de 4	25 sachets
GOUJON FILETE 10/30/110 INOX Sachet de 4	10 mm	110 mm	A857457	Sachet de 4	25 sachets
GOUJON FILETE 12/05/100 INOX Sachet de 4	12 mm	100 mm	A857460	Sachet de 4	25 sachets
GOUJON FILETE 12/30/130 INOX Sachet de 4	12 mm	130 mm	A857462	Sachet de 4	25 sachets
GOUJON FILETE 12/65/160 INOX Sachet de 4	12 mm	160 mm	A857464	Sachet de 4	20 sachets

Les informations techniques - Données de mise en oeuvre


Goujon fileté Inox	dcut	L	_tfix	h₁	h_ef	SW
8 / 10 / 80	8 mm	80 mm	10 mm	75 mm	45 mm	13 mm
8 / 30 / 90	8 mm	90 mm	30 mm	65 mm	45 mm	13 mm
10 / 10 / 90	10 mm	90 mm	10 mm	85 mm	60 mm	17 mm
10 / 30 / 110	10 mm	110 mm	30 mm	85 mm	60 mm	17 mm
10 / 50 / 130	10 mm	130 mm	50 mm	85 mm	60 mm	17 mm
12 / 5 / 100	12 mm	100 mm	5 mm	100 mm	70 mm	19 mm
12 / 30 / 130	12 mm	130 mm	30 mm	105 mm	70 mm	19 mm
12 / 65 / 160	12 mm	160 mm	65 mm	100 mm	70 mm	19 mm
16 / 60 / 178	16 mm	178 mm	60 mm	115 mm	85 mm	24 mm

Les informations techniques - Charges indicatives moyennes (en kg)

Goujon fileté Inox	M6	M8	M10	M12	M16	M20
	270	410	550	740	1150	1500

Les informations techniques - Mise en oeuvre

Les informations techniques - Mise en oeuvre
