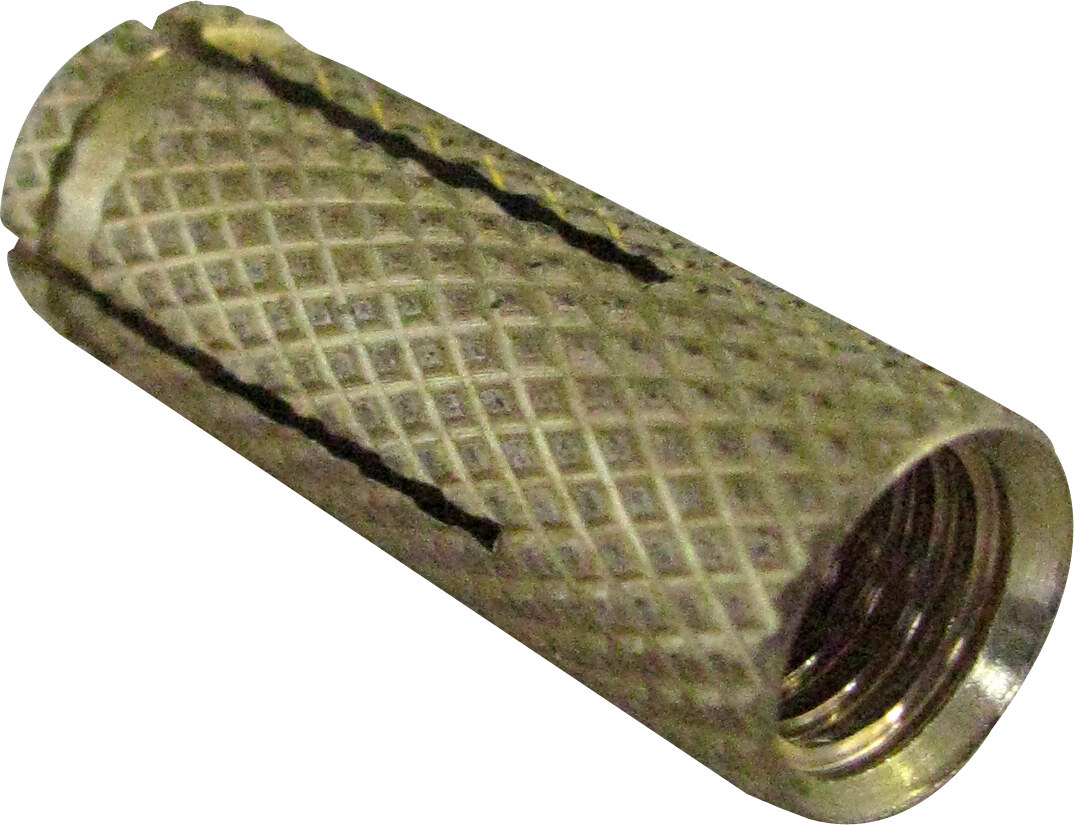

Cheville Laiton

Cheville métallique pour reprise de tige filetée

Description

  • Cheville métallique pour la reprise de tige filetée.
  • Compatible avec vis et tige filetée au pas métrique.

Les + du produit

  • Surface externe forme diamantée assurant un bon maintien.
  • Profondeur d'ancrage réduite : possibilité de fixation dans un support de faible épaisseur.
  • Pose facile et rapide : expansion par vissage sans outil.
  • Résistante au feu et à la corrosion.

Applications

  • Fixation et reprise de tige filetée dans le béton et les matériaux pleins même de faible épaisseur.
Béton Béton
Parpaing plein/pierre Parpaing Plein/pierre
Brique pleine Brique pleine
Voir toutes les variantes Informations techniques Télécharger la fiche technique

Les variantes du produit

Désignation
7 variantes 		Condt Filet Longueur Surcondt Référence
CHEVILLE LAITON ING 608 M 6 Bte de 100
 Boîte de 100 M6 24 mm Aucun
A290030
CHEVILLE LAITON ING 608 M 7 X 150 Bte de 100
 Boîte de 100 M7 30 mm Aucun
A290035
CHEVILLE LAITON ING 608 M 8 - Bte de 100
 Boîte de 100 M8 30 mm Aucun
A290040
CHEVILLE LAITON ING 608 M 10 Bte de 100
 Boîte de 100 M10 35 mm Aucun
A290050
CHEVILLE LAITON ING 608 M 12 Bte de 50
 Boîte de 50 M12 40 mm Aucun
A290060
CHEV. LAITON M6 Sachet de 20
 Sachet de 20 M6 24 mm 30 sachets
A857310
CHEV. LAITON M8 Sachet de 50
 Sachet de 50 M8 30 mm 30 sachets
A857335

Les informations techniques - Données de mise en oeuvre


  Longueur cheville Diamètre de perçage Profondeur de perçage
M6 24 mm 8 mm 30 mm
M7 30 mm 10 mm 40 mm
M8 30 mm 10 mm 40 mm
M10 35 mm 12 mm 45 mm
M12 40 mm 15 mm 50 mm

Les informations techniques - Charges indicatives moyennes (en kg)

  M6 M7 M8 M10 M12
béton 65 80 110 160 220
pierre / parpaing plein 55 70 90 130 160
Brique pleine 55 70 90 130 160

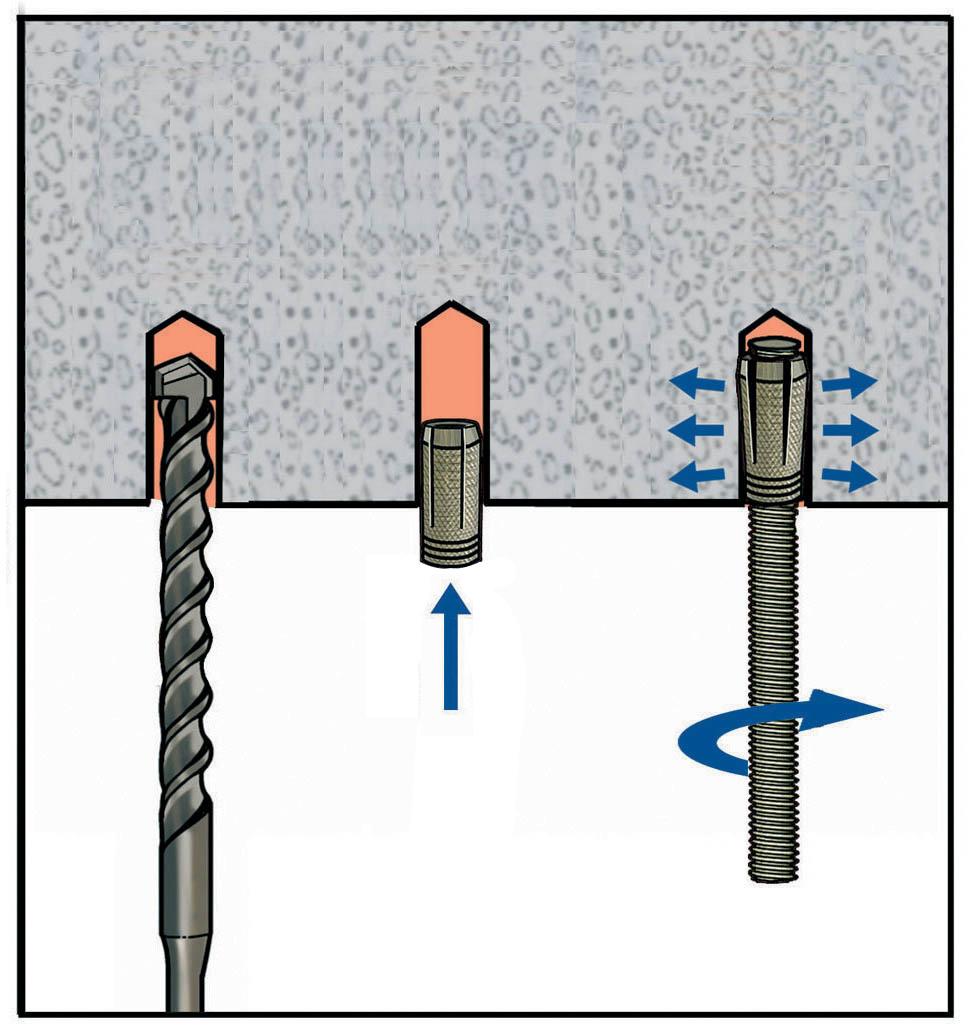

Les informations techniques - Mise en oeuvre

Les informations techniques - Mise en oeuvre
