FIX-STORE ISO
FIX-STORE ISO
Fixation de store ISO à la résine
Description

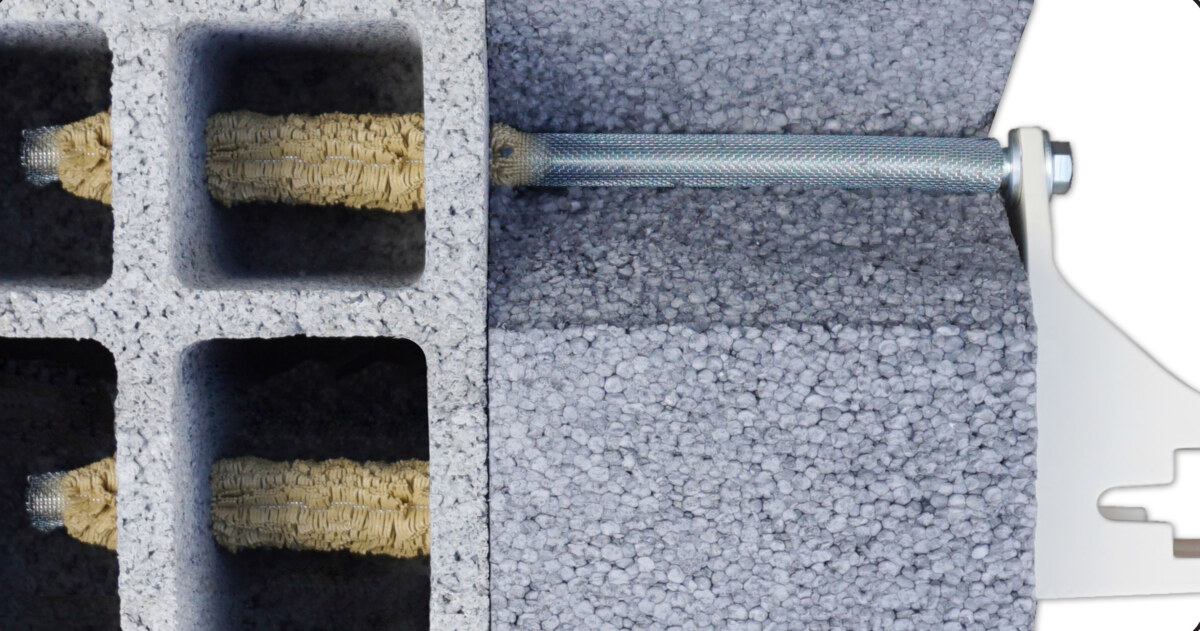

- Fixation à la résine pour charges lourdes pour l'isolation thermique par l'extérieur.
- Vis double filet femelle.
- Disponible en M10 et M12 .

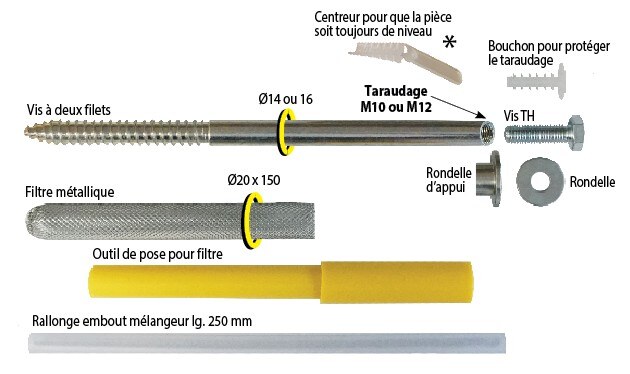

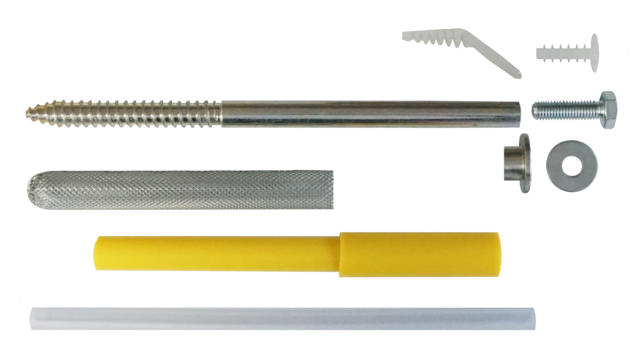

- Contenu : vis double filet femelle + vis TH + filtre métallique (non fourni dans les boîtes) + rondelle + bouchon pour protéger le taraudage + outil de pose pour le filtre + rondelle d'appui.
Les + du produit
- Ancrage sur plusieurs alvéoles du support.
- Démontable.
- Fabriqué en France - Breveté.
Applications

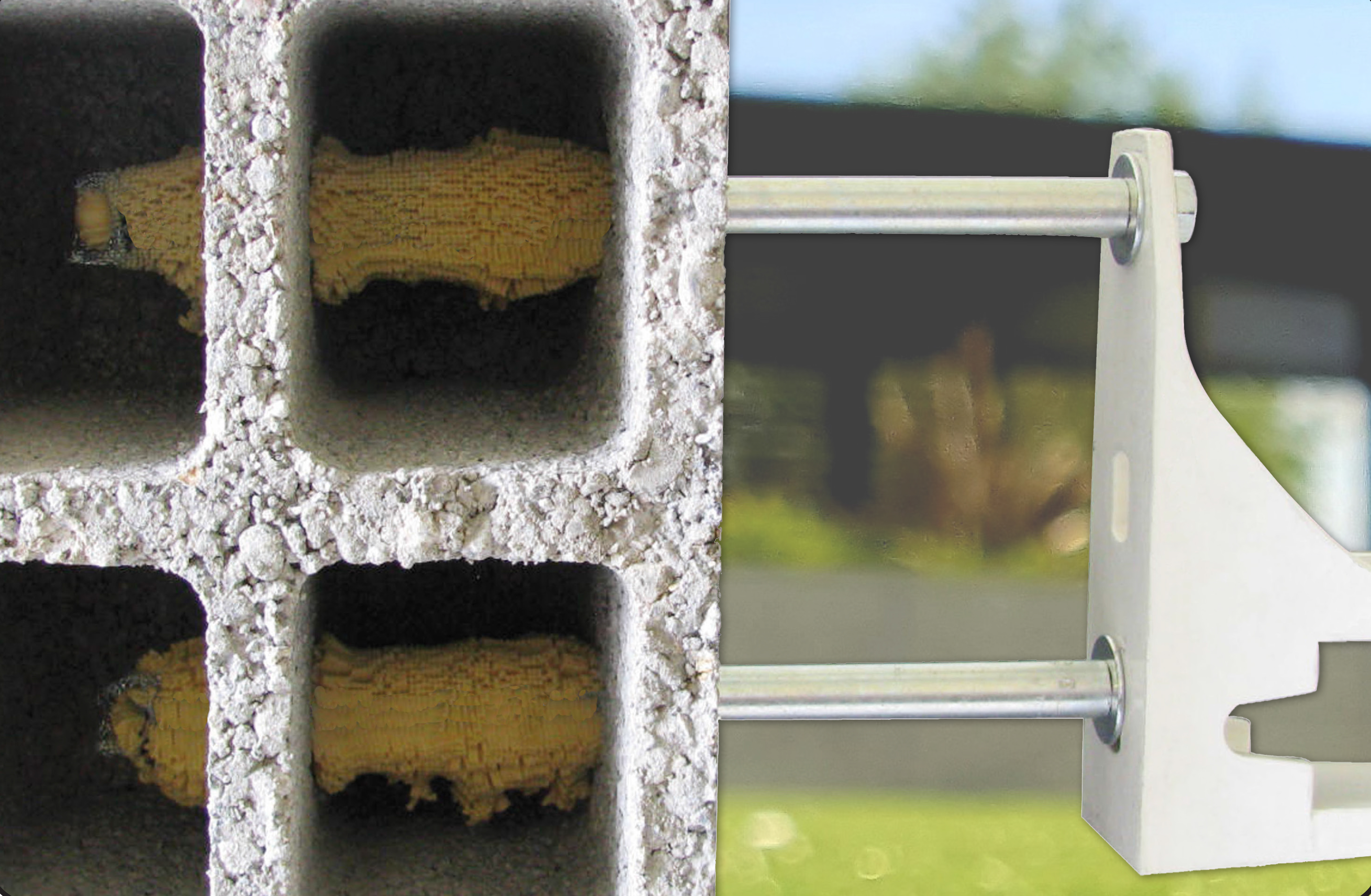

- Fixations lourdes dans les matériaux creux : stores-bannes, vérandas, barrières, gardes-corps, paraboles... dans le cadre de l'isolation thermique par l'extérieur.
Béton
Parpaing Plein/pierre
Brique pleine
Parpaing
Brique creuse
Béton cellulaire
Les Agréments
CSTB - PV coefficient de transmission thermique.
Béton
Parpaing Plein/pierre
Brique pleine
Parpaing
Brique creuse
Béton cellulaire
CSTB - PV coefficient de transmission thermique.
Les variantes du produit
|
Désignation 15 variantes |
Filet | Diamètre | Longueur | Référence | Condt | Surcondt |
|---|---|---|---|---|---|---|
|
FIX-STORE ISO CREUX 14X200 M10 FILTRE 20X150 Sach. 2
|
M10 | 14 mm | 200 mm |
A131110
|
Sachet de 2 | 5 sachets |
|
FIX-STORE ISO CREUX 14X250 M10 FILTRE 20X150 Sach. 2
|
M10 | 14 mm | 250 mm |
A131120
|
Sachet de 2 | 5 sachets |
|
FIX-STORE ISO CREUX 14X300 M10 FILTRE 20X150 Sach. 2
|
M10 | 14 mm | 300 mm |
A131130
|
Sachet de 2 | 5 sachets |
|
FIX-STORE ISO CREUX 14X300 M10 FILTRE 20X300 Sach. 2
|
M10 | 14 mm | 300 mm |
A131133
|
Sachet de 2 | 5 sachets |
|
FIX-STORE ISO CREUX 14 X 200 M10 Bte de 12
|
M10 | 14 mm | 200 mm |
A131135
|
Boîte de 12 | Aucun |
|
FIX-STORE ISO CREUX 14 X 250 M10 Bte de 12
|
M10 | 14 mm | 250 mm |
A131140
|
Boîte de 12 | Aucun |
|
FIX-STORE ISO CREUX 14 X 300 M10 Bte de 12
|
M10 | 14 mm | 300 mm |
A131145
|
Boîte de 12 | Aucun |
|
FIX-STORE ISO CREUX 16 X 340 M10 Sachet de 2
|
M10 | 16 mm | 340 mm |
A131150
|
Sachet de 2 | 5 sachets |
|
FIX-STORE ISO CREUX 16 X 280 M12 Sachet de 2
|
M12 | 16 mm | 280 mm |
A131175
|
Sachet de 2 | 5 sachets |
|
FIX-STORE ISO CREUX 16 X 350 M12 Sachet de 2
|
M12 | 16 mm | 350 mm |
A131180
|
Sachet de 2 | 5 sachets |
|
* FIX-STORE ISO CREUX 16 X 400 M12 Sachet de 2 x
|
M12 | 16 mm | 400 mm |
A131185
|
Sachet de 2 | 5 sachets |
|
FIX-STORE ISO CREUX 16 X 280 M12 Bte de 12
|
M12 | 16 mm | 280 mm |
A131190
|
Boîte de 12 | Aucun |
|
FIX-STORE ISO CREUX 16 X 350 M12 Bte de 12
|
M12 | 16 mm | 350 mm |
A131195
|
Boîte de 12 | Aucun |
|
* FIX-STORE ISO CREUX 16 X 400 M12 Bte de 12 x
|
M12 | 16 mm | 400 mm |
A131200
|
Boîte de 12 | Aucun |
|
FIX-STORE ISO CREUX 14X250 M10 FILTRE 20X250 Sach. 2
|
M10 | 14 mm | 250 mm |
A131132
|
Sachet de 2 | 5 sachets |
Les informations techniques - Données de mise en oeuvre
| Diamètre de perçage | Isolation maxi. | |||
|---|---|---|---|---|
| Matériaux pleins | Matériaux creux | Matériaux pleins | Matériaux creux | |
| Ø 14 x 200 | 16 mm | 20 mm | 80/90 mm | 50/60 mm |
| Ø 14 x 250 | 16 mm | 20 mm | 130/140 mm | 100/110 mm |
| Ø 14 x 300 | 16 mm | 20 mm | 160/170 mm | 150/160 mm |
| Ø 16 x 280 | 18 mm | 20 mm | 140/150 mm | 130/140 mm |
| Ø 16 x 340 | 18 mm | 20 mm | 210/220 mm | 200/210 mm |
| Ø 16 x 350 | 18 mm | 20 mm | 210/220 mm | 200/210 mm |
| Ø 16 x 400 | 18 mm | 20 mm | 250/260 mm | 250/260 mm |
Documentation technique
FIX-STORE ISO - fix-store-iso-fiche-produit
FIX-STORE ISO - cstb-etudes-de-ponts-thermiques-fixation-store-iso
